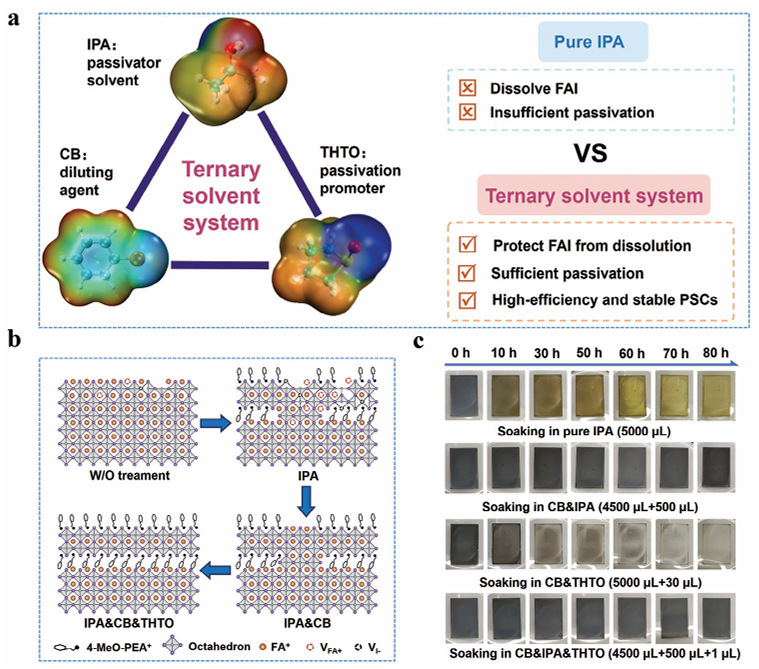

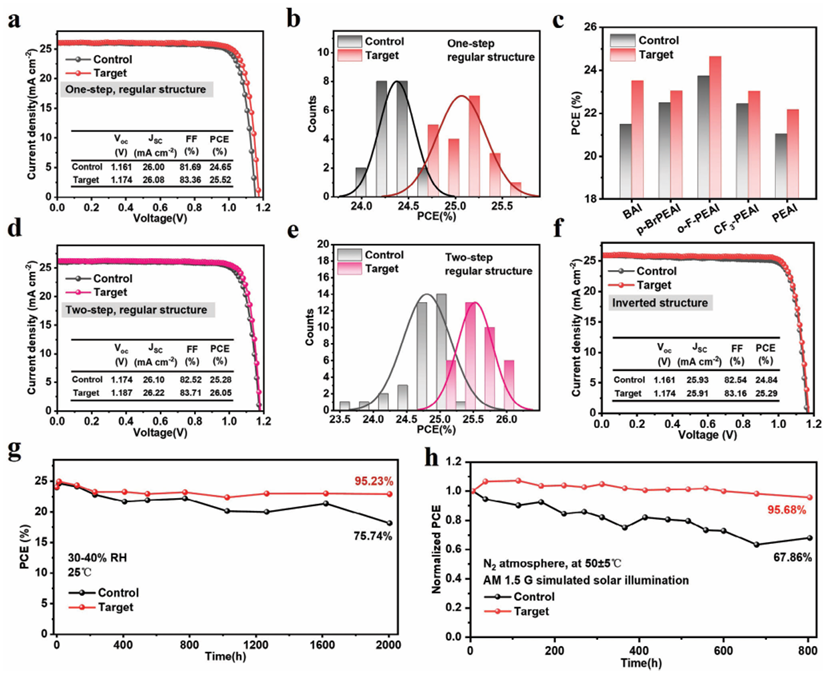

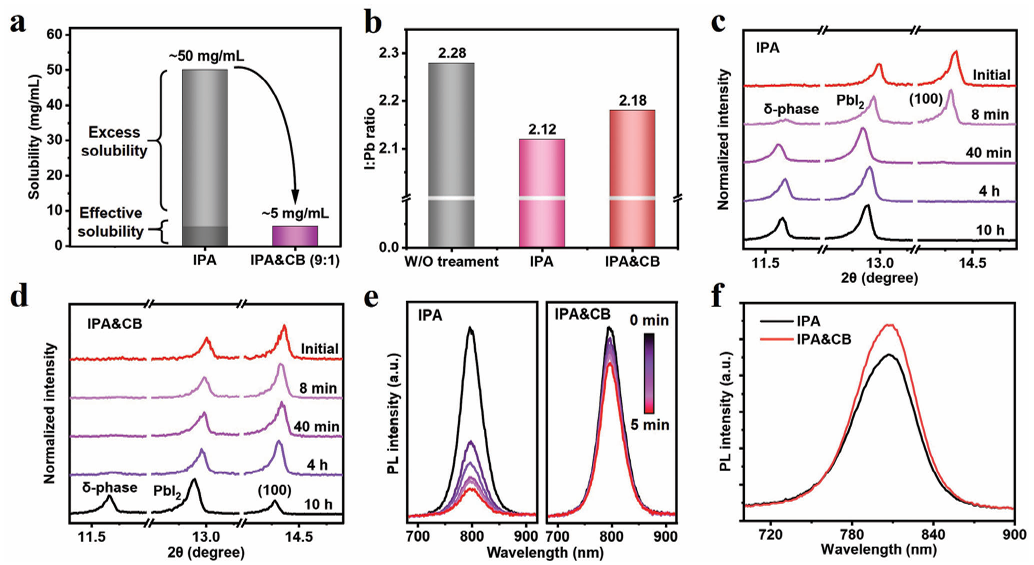

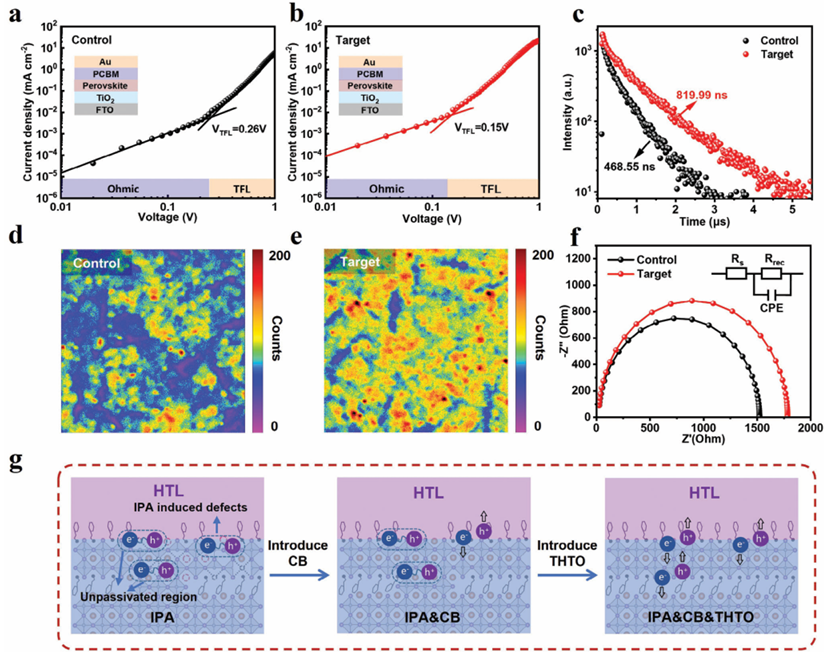

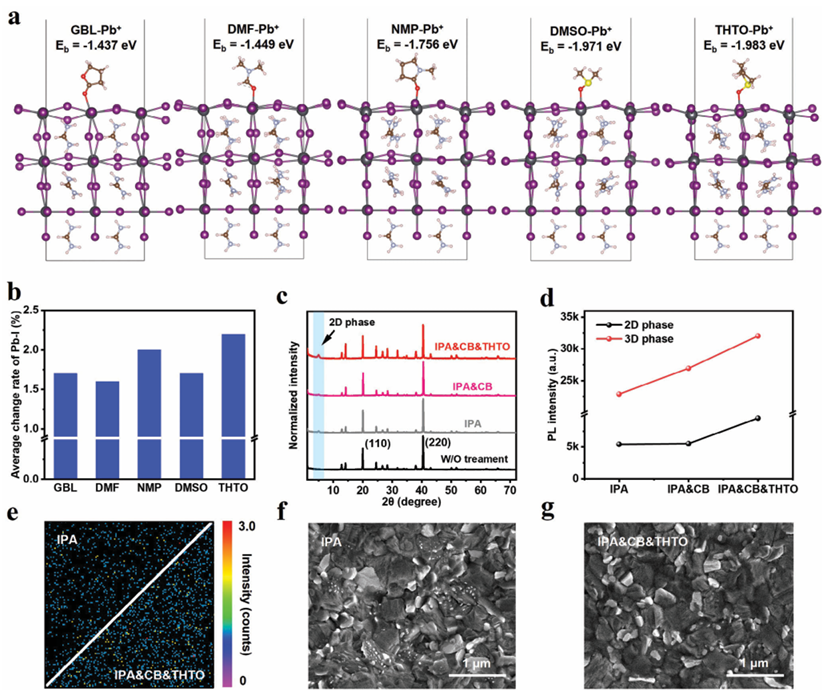

表面鈍化是提升鈣鈦礦太陽電池光伏性能的重要方法，而鈍化劑的溶劑對于鈍化效果來說是一個不可避免且容易忽略的因素。在這里，我們通過綜合考慮溶劑的溶解度和對鈣鈦礦的選擇性溶解提出了一種通用的表面鈍化劑的三元溶劑體系來最大限度地提升鈍化效果。我們通過比較多種非質(zhì)子極性溶劑與鈣鈦礦表面結(jié)合能力大小和對鈣鈦礦晶格的扭曲能力，篩選出THTO作為鈍化促進劑，它可以促進鈍化劑與鈣鈦礦表面反應(yīng)，實現(xiàn)對鈣鈦礦表面的充分鈍化。另外，我們還使用氯苯作為稀釋劑來最小化異丙醇（IPA）的使用量，抑制溶劑誘導的額外缺陷。最終，平面鈣鈦礦太陽電池獲得了26.05%的光電轉(zhuǎn)化效率（認證：25.66%），除此之外，未封裝的器件也顯示出了增強的穩(wěn)定性，在空氣環(huán)境中儲存2000小時后可以保持初始效率的95.23%；在氮氣手套箱中光照800小時后仍能保持初始效率的95.68%。另外，這種三元溶劑體系對于其他鈍化劑（例如：PEAI，BAI等）也展現(xiàn)出了良好的適用性。
