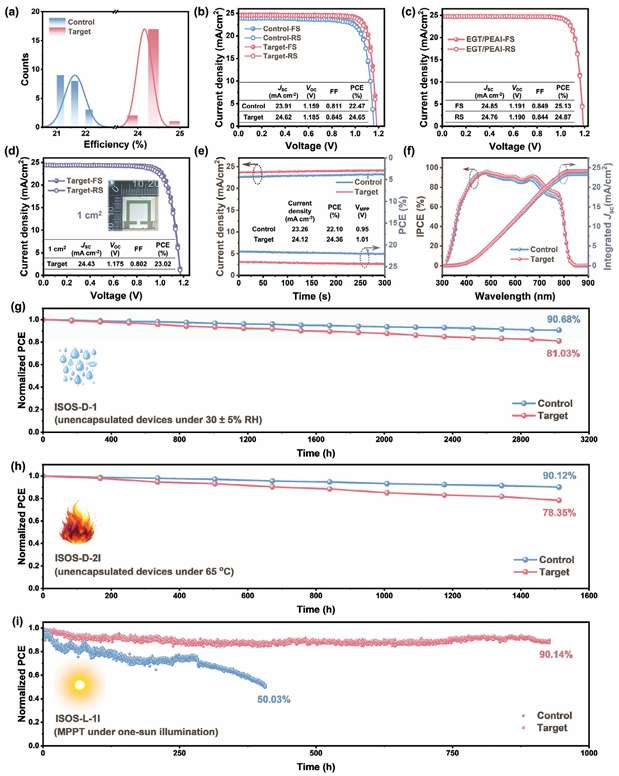

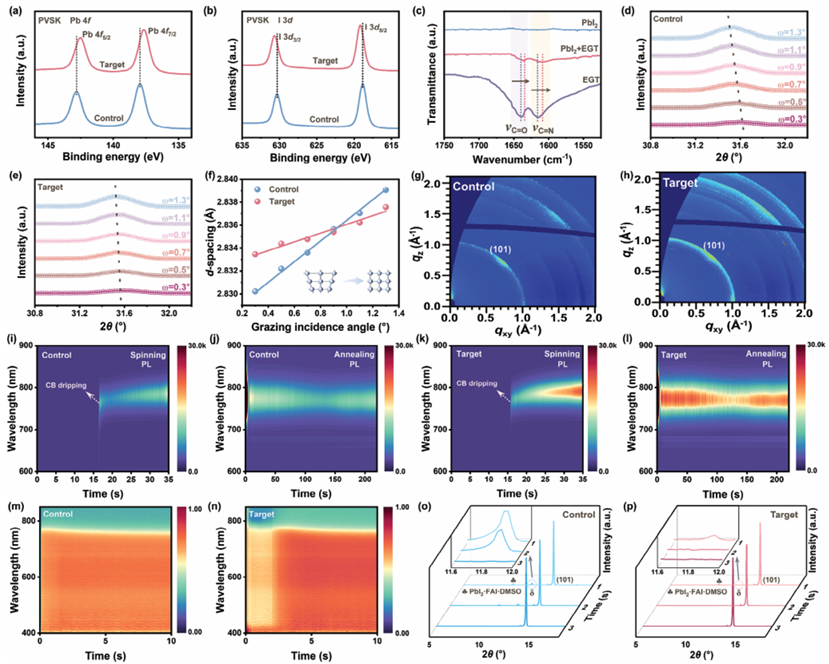

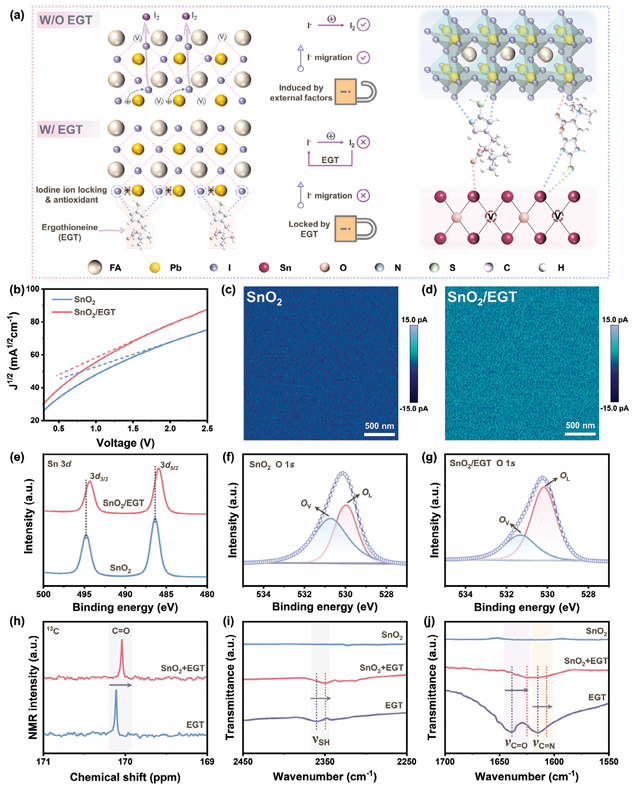

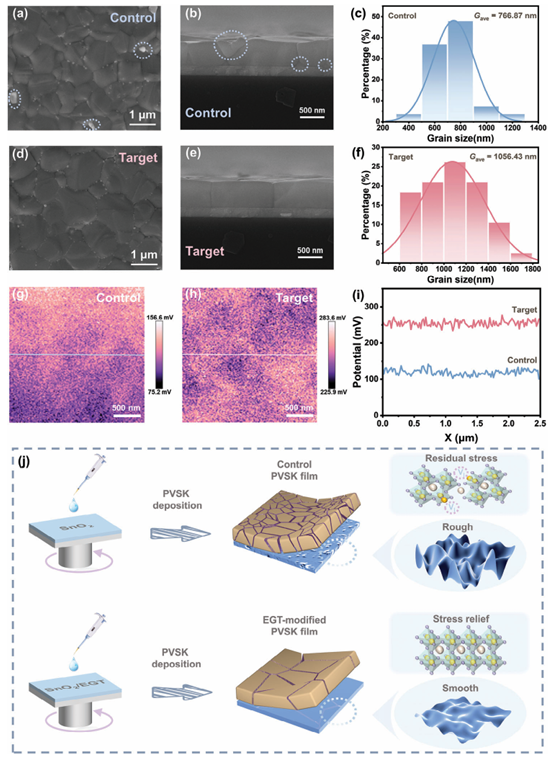

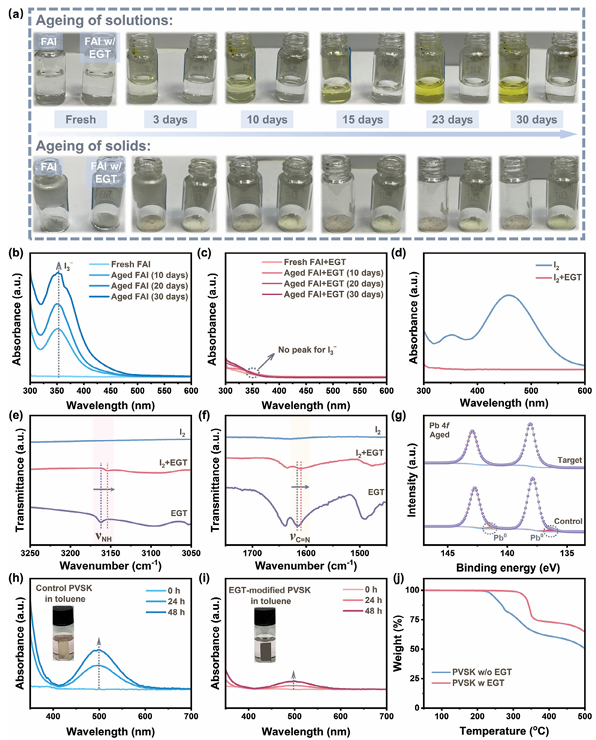

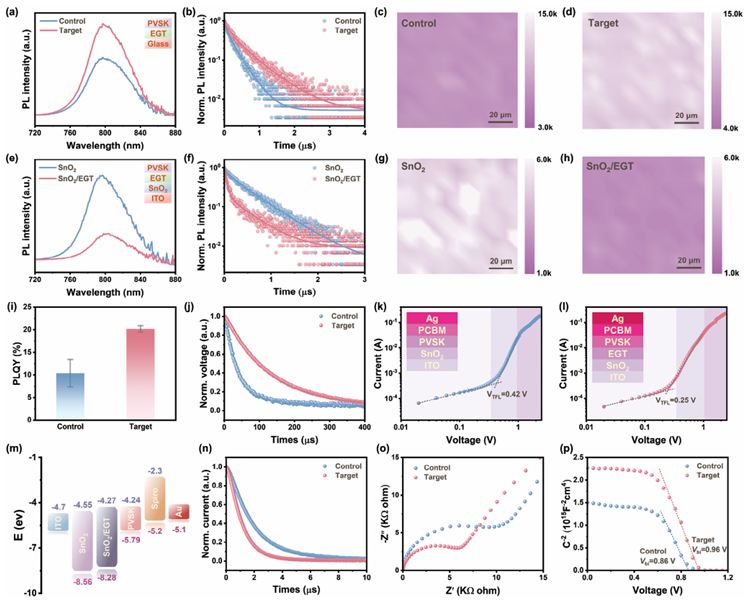

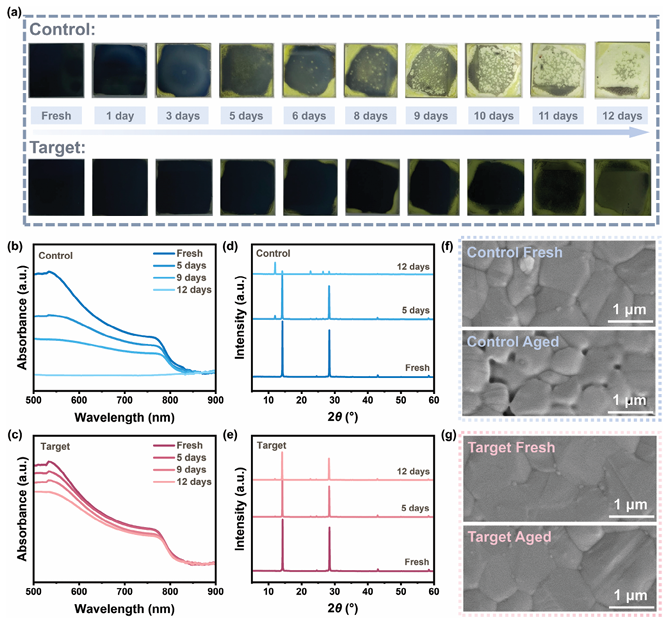

埋底界面處的鹵化物相關(guān)缺陷不僅會導(dǎo)致非輻射復(fù)合，而且會嚴(yán)重?fù)p害鈣鈦礦太陽能電池的長期穩(wěn)定性。鑒于此，2024年10月24日重慶大學(xué)臧志剛于AM刊發(fā)碘化物管理和取向結(jié)晶調(diào)節(jié)全空氣制備高性能鈣鈦礦太陽能電池的研究成果，本文提出了一種自下而上的一體化改性策略，即在埋底界面引入多位點抗氧化劑麥角硫因(EGT)來管理碘離子并操縱結(jié)晶動力學(xué)。研究結(jié)果表明，EGT不僅可以鈍化未配位的Sn⁴⁺/Pb²⁺缺陷，還可以牢固地錨定碘離子并抑制其氧化為I2。此外，EGT的改性增強了鈣鈦礦的取向結(jié)晶，改善了載流子動力學(xué)，并釋放了殘余應(yīng)力。因此，優(yōu)化的全空氣處理器件(Rb0.02(FA0.95Cs0.05)0.98PbI2.91Br0.03Cl0.06) 實現(xiàn)了25.13%的顯著功率轉(zhuǎn)換效率，這是在空氣中制造的器件中報告的最高值之一，同時還具有1.191 V的超高開路電壓和84.9%的填充因子。優(yōu)化的無封裝器件在ISOS協(xié)議下表現(xiàn)出很強的濕度、熱和運行穩(wěn)定性。具體來說，在模擬AM1.5照明下經(jīng)過1512小時的熱老化后，器件的初始效率保持在90.12%，在模擬AM1.5照明下經(jīng)過930小時的連續(xù)最大功率點跟蹤 (MPPT)后器件的初始效率保持在90.14%。
