金屬鹵化物鈣鈦礦已成為溶液加工的藍色發(fā)光二極管（LED）的最有前途的候選材料之一。但是，LED在工作電壓下的鹵化物相偏析以及由此引起的光譜偏移會阻礙其進一步應(yīng)用。加拿大多倫多大學Edward H. Sargent，Oleksandr Voznyy和蘇州大學廖良生等人報道了一種準二維溴化銫鉛的真藍色LED。

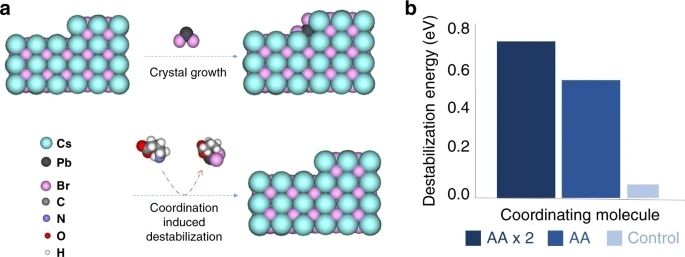

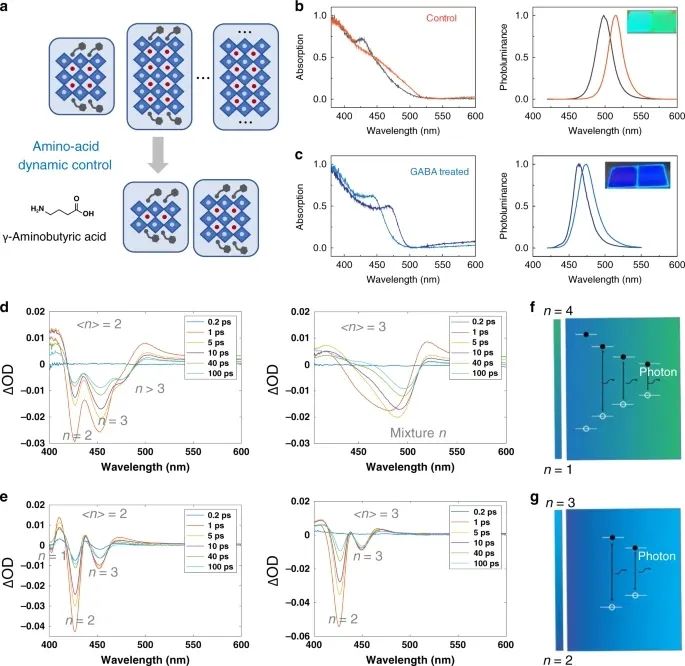

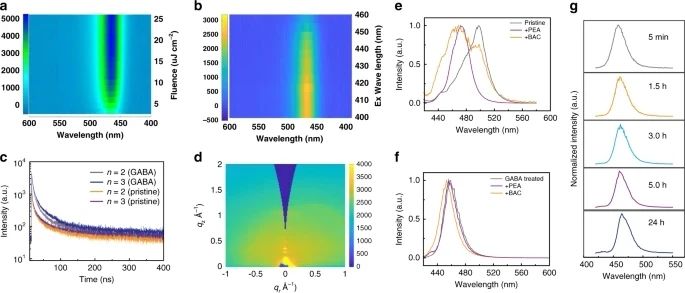

準二維結(jié)構(gòu)的量子阱的尺寸分布較窄，通過摻入螯合添加劑實現(xiàn)的。超快速瞬態(tài)吸收光譜測量表明，螯合劑有助于控制量子阱的厚度分布。通過密度泛函理論計算，螯合分子使量子阱表面上的鉛種類不穩(wěn)定，進而抑制了較厚量子阱的生長。用γ-氨基丁酸處理可使電子阱鈍化，并使膜在100度下可承受24 h的時間，而不會改變其發(fā)射光譜。

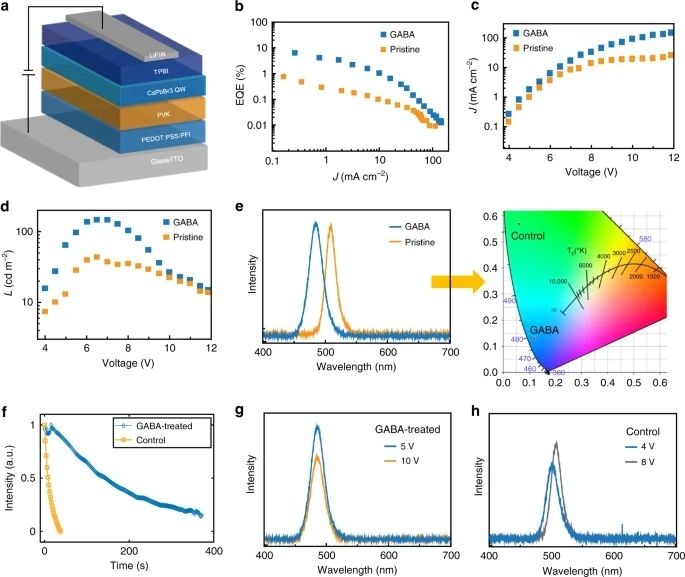

摻有經(jīng)γ-氨基丁酸處理的鈣鈦礦的LED呈現(xiàn)藍色發(fā)光，其國際發(fā)光委員會坐標為（0.12，0.14），外部量子效率為6.3％。

Wang, Y., Ma, D., Yuan, F. et al. Chelating-agent-assisted control of CsPbBr₃ quantum well growth enables stable blue perovskite emitters. Nat. Commun. 11, 3674 (2020).
