【催化】深圳大學何傳新課題組Angew：雙重限域構建亞納米銅簇實現選擇性二氧化碳還原生成甲烷

作者：胡琪，韓振，王小登，李國敏，王紫宇，黃曉婉，楊恒攀，任祥忠，張黔玲，劉劍洪

通訊作者：何傳新*

單位：深圳大學化學與環境工程學院

延伸閱讀：科學材料站月報#2：二氧化碳前沿科學

通過文末二維碼進入我們的二氧化碳互助討論群

研究背景

由可再生能源驅動的電化學二氧化碳還原（CO2RR）是生產高附加值燃料或化合物并降低碳排放的理想途徑。但是，CO2RR的產物復雜多樣并存在著競爭氫析出反應（HER），導致獲得目標產物的選擇性低、過電位大。因此，開發高效、高選擇性的CO2RR電催化劑具有很大的吸引力。盡管銅基催化劑在生成碳氫產物方面比其他金屬具有壓倒性的優勢，但是它們對特定碳氫產物的選擇性仍不理想，例如CH4，一種廣泛使用的燃料。

最近，文獻中的密度泛函理論（DFT）計算表明，銅團簇在CO2RR中存在著納米尺寸效應，具有13個原子的小尺寸團簇比其他更大的團簇（從55到561個原子）和大塊銅更有利于CH4的生成。這是因為銅簇的d帶中心隨著尺寸的減小而逐漸上移，繼而增強對*CO和*H中間體的吸附強度，以至于抑制副反應HER和促進CH4的生成。但是，由于亞納米級銅簇合成的巨大難度，這點仍然存疑并缺乏直接的實驗證據。

此外，值得注意的是，金屬團簇在電催化和其他反應中經常發生劇烈的團聚而失活。因此，要探索銅簇在CO2RR中的獨特性能，就必須開發一條簡單易行的合成路線來合成穩定的銅簇。

文章簡介

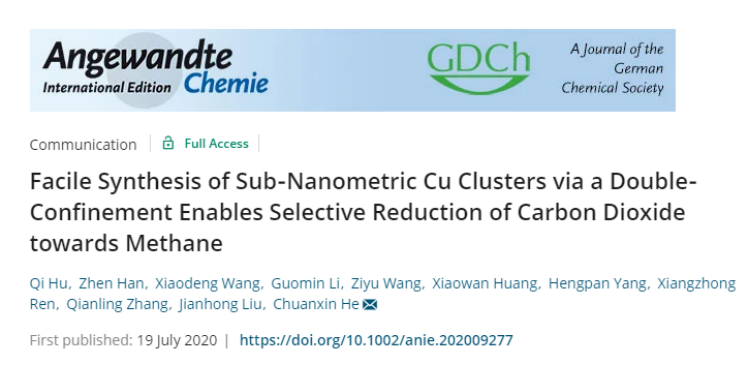

近日，深圳大學何傳新教授課題組在國際頂級期刊Angew. Chem. Int. Ed. (影響因子：12.959) 上發表題為“Facile Synthesis of Sub-Nanometric Cu Clusters via a Double-Confinement Enables Selective Reduction of Carbon Dioxide towards Methane”的研究工作。

該工作利用碳缺陷和微孔的雙重限域，通過簡單的浸漬和焙燒，合成了粒徑為1 nm左右包含大概10個原子的銅簇；研究了所合成的銅簇電催化CO2RR的性能，發現銅簇對CO2RR生成CH4具有高選擇性，最大CH4法拉第效率可以高達81.7%。

本文結合氣體吸附實驗和DFT計算研究了催化劑的反應機理，表明銅簇比銅納米顆粒具有更強的*CO和*H中間體的吸附強度，從而抑制CO和H2副產物的生成，并且銅簇與碳缺陷的強烈相互作用可以進一步調節銅的電子結構提高銅簇的穩定性和CH4的選擇性。

要點解析

要點一：銅簇的形貌表征

圖1.

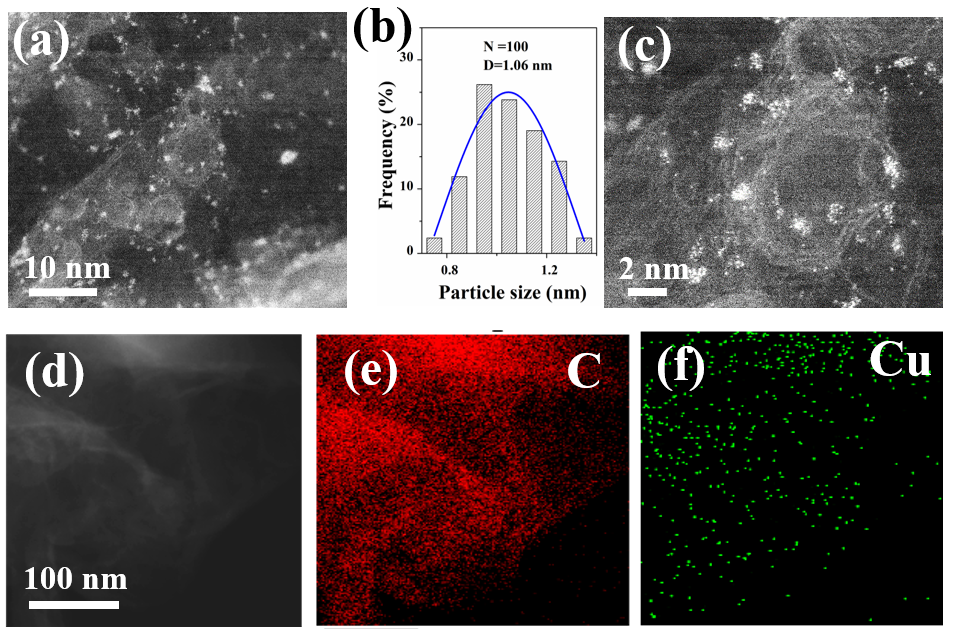

  (a) 合成銅簇的HADDF-STEM圖片銅簇的粒徑分布銅簇的HADDF-STEM圖片的放大圖碳，（f）銅元素基于圖的面掃圖片。

如圖1a所示，所合成的樣品，銅簇均勻地分布在銅的表面，相應的粒徑分布的結果顯示銅簇的大小約為1.06 nm（圖1b）。進一步的提高放大倍數，發現銅簇大約包含10個原子。對所制備的樣品進行元素面掃，發現銅和碳均勻地分布在樣品的表面，進一步證明了銅簇的成功合成。

圖2.

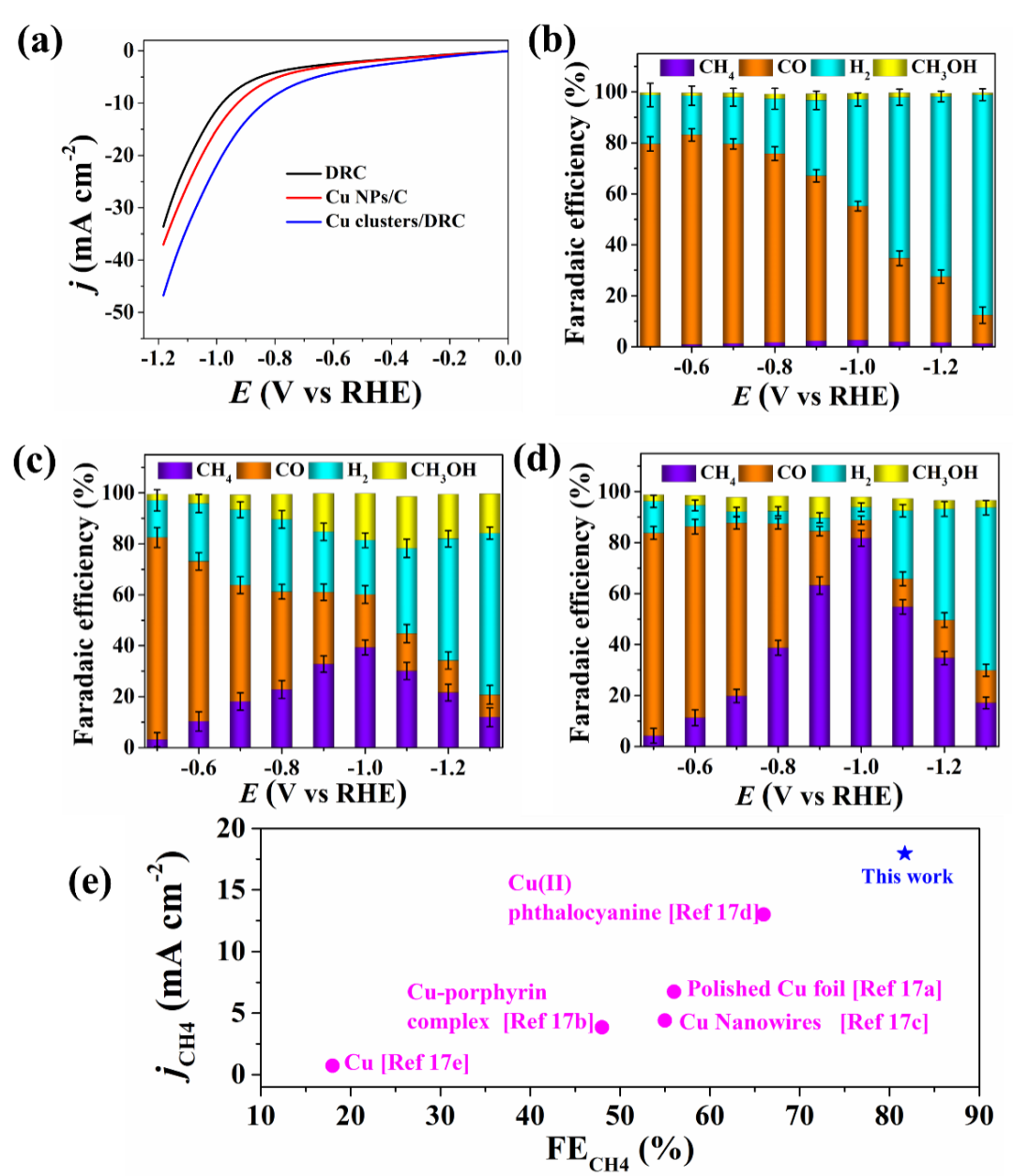

（a）在0.5 M CO2 飽和的KHCO3電解質中，純?nèi)毕萏迹―RC），無缺陷碳負載的銅納米顆粒（Cu NPs/C），和缺陷碳負載的銅簇（Cu clusters/DRC）的CO2RR線性掃描曲線DRC，（c）Cu NPs/C，and (d) Cu clusters/DRC在不同電位下的法拉第效率對比我們合成的銅簇和文獻中報道銅基催化劑的CO2RR性能。

圖2a顯示了不同樣品的CO2RR線性掃描曲線，發現缺陷碳負載的銅簇催化劑（Cu clusters/DRC）比其他兩個催化劑（如純?nèi)毕萏?，命名為DRC；和無缺陷碳負載的銅納米顆粒，命名為Cu NPs/C）具有更高的CO2RR活性。二氧化碳還原的氣相和液相產物分別通過氣相色譜和1H核磁共振譜進行分析，相應的產物分布如圖2b-2d。

從中可以發現，Cu clusters/DRC對HER有很好的抑制作用，具有比其他兩個催化劑更高含量的CO2RR產物（如CO和CH4），進一步證明Cu clusters/DRC比其他兩個催化劑具有更高的CO2RR活性。在相對于標準氫電極為-1.0 V的電位下，Cu clusters/DRC的CH4法拉第效率（FECH4）達到最高值81.7%，遠高于其他兩個催化劑DRC（2.5%）和Cu NPs/C (39.3%)。

值得注意的是，Cu clusters/DRC的FECH4也高于其他文獻報道的銅基催化劑。（圖2e）考慮到不含銅物種的DRC幾乎不產出CH4，我們可以推斷出生成CH4的活性位點為銅。

圖3.

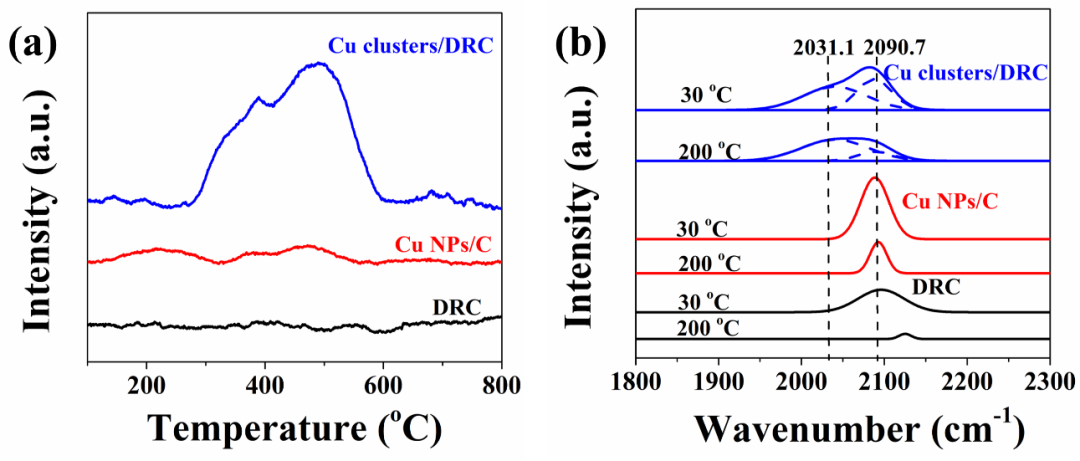

 (a) DRC, Cu NPs/C和Cu clusters/DRC程序升溫氫氣脫附曲線上述三個樣品吸附CO原位紅外圖。

如上圖2所示，DRC和Cu NPs/C樣品具有較高的H2（FEH2）和CO (FECO)法拉第效率，例如在對應于標準氫電極為-1.0 V的電位下，DRC和Cu NPs/C的FEH2和FECO的總和分別為94.5%和44.8%，它們的值都遠大于Cu clusters/DRC樣品的值（12.2%）。因此，DRC和Cu NPs/C樣品較低的FECH4可以歸因為生成CO和H2的高活性。

眾所周知，CO和H2的生成主要取決于*H和*CO中間體的吸附強度。因此，三個催化劑不同的CO2RR活性可能與它們吸附上述兩個中間體不同的強度有關?？紤]到這點，我們首先使用H2作為探針分子研究了*H在這三個催化劑表面的吸附強度。

(圖3a) Cu clusters/DRC樣品的程序升溫氫氣脫附曲線（H2-TPD）顯示了一個溫度區間為265-611 oC的寬峰，對應于強烈的化學吸附*H，可以抑制*H的脫附形成H2。但是，在DRC和Cu NPs/C的H2-TPD圖中，沒有發現明顯的脫附峰，表明這兩個樣品對*H的吸附較弱，有利于*H脫附形成氫氣并抑制CO2RR. 對于催化劑吸附*CO的強度，我們通過CO吸附原位紅外進行測定。

(圖3b）Cu clusters/DRC樣品吸附CO的紅外譜圖顯示了一個不對稱且寬泛的峰，可進一步擬合成兩個峰，峰位置分別為2031.1和2090.7 cm-1。將溫度從室溫升高到200 °C，峰位置為2090.7 cm-1的峰幾乎消失了，但是峰位置為2031.1 cm-1的峰卻仍然完好的保留，表明峰位置為2090.7 和2031.1 cm-1的峰分別對應于弱物理和強化學吸附CO。

與Cu clusters/DRC完全不同的是，DRC和Cu NPs/C樣品僅有一個對稱的峰對應于弱物理吸附CO。因此，Cu clusters/DRC高FECH4的原因是較強的*H和*CO的吸附強度，從而強烈地抑制這兩個中間體的逃逸生成副產物H2和CO。

圖4.

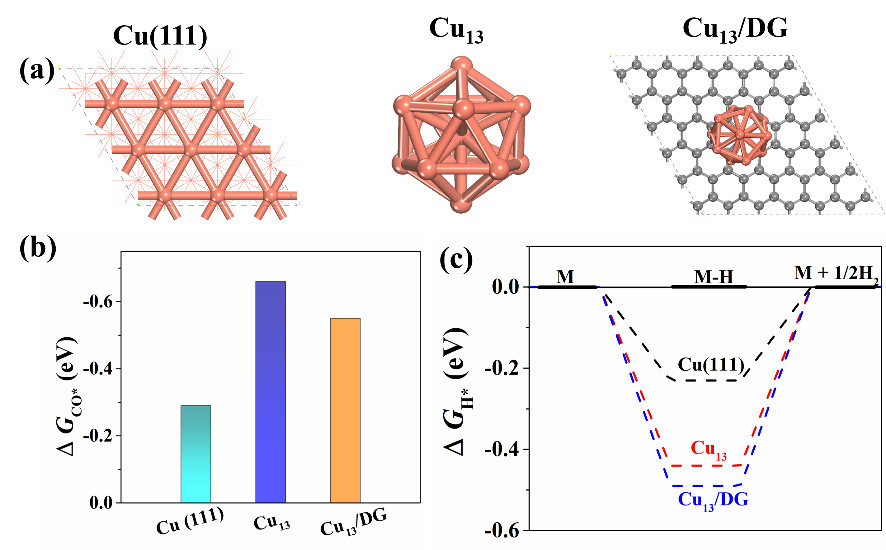

 (a) Cu（111），Cu13團簇和Cu13負載在缺陷石墨烯（命名為Cu13/DG）的最優結構模型，粉紅色和黑色分別代表銅和碳 。這三個結構模型吸附*CO和*H中間體的能量。

通過DFT計算進一步研究不同催化劑吸附*CO和*H中間體的強度，相應的結構模型如圖4a所示。Cu13團簇吸附*CO和*H（DG*CO and DGH*）的值分別為-0.66和-0.44 eV，明顯低于Cu（111）的值（-0.29, and -0.23 eV）（圖4b和4c），表明銅簇比銅納米顆粒具有更強的*CO和*H吸附強度，與上述氣體吸附實驗的結果一致。

根據文獻報道，與更大的銅納米顆粒相比，銅簇銅簇的d帶中心向上移動，可以增強中間體的吸附強度。對于Cu13團簇負載在缺陷石墨烯上的結構模型（Cu13/DG），Bader電荷分析顯示銅的價電子為141.36 |e|，但是不含有缺陷石墨烯的Cu13團簇的價電子為143.00 |e|。這表明存在著電子從銅簇到缺陷石墨烯的轉移，進一步證實了銅與缺陷碳之間存在著強烈的相互作用（SMSI）。

此外，在含兩個缺陷的石墨烯上吸附Cu13的吸附能為-7.78 eV的高放熱值，表明缺陷可以增加銅簇的穩定性。SMSI效應也對DG*CO的值有影響，Cu13/DG的DG*CO值為-0.55 eV，略高于Cu13的-0.66 eV (圖4b)，表明SMSI對于銅電子結構的改變可以稍微地降低吸附*CO。

根據文獻報道，這有利于*CO的質子化形成關鍵的*CHO中間體，從而提高生成CH4的活性。因此，SMSI效應可以進一步優化*CO的吸附強度和提高CH4活性。

此外，SMSI效應還可以降低DGH*的值（圖4c），從而使其遠離HER反應的最佳值0，抑制HER。結合上述DFT計算和實驗結果，可以明顯地看出Cu clusters/DRC的高性能是由銅簇向上移動的d帶中心以及SMSI效應共同作用導致的。

結論

總之，我們利用碳缺陷和微孔的雙重限域，通過一種特別簡單的浸漬-煅燒工藝，成功地合成了尺寸為~1.0 nm，還有~10原子的亞納米銅簇。所得的銅簇在CO2RR中具有優異的活性，CH4的最大法拉第效率高達81.7%，穩定性性長達40 h。

實驗結果與DFT計算結果相互吻合，共同表明相比于較大的銅納米顆粒，銅簇具有向上移動的d帶中心，可以增強*CO和*H的吸附強度從而抑制HER和促進CH4的生成。此外，銅簇和缺陷碳的SMSI效應可以優化銅的電子結構，進一步提高CH4的選擇性。

本文所展示的簡單合成方法以及銅簇對CO2RR具有優異的性能，可能對銅簇的理論研究以及進一步的多功能電催化應用有一定的推動作用。

文章鏈接:Facile Synthesis of Sub‐Nanometric Cu Clusters via a Double‐Confinement Enables Selective Reduction of Carbon Dioxide towards Methanehttps://onlinelibrary.wiley.com/doi/10.1002/anie.202009277
