非富勒烯受體分子中激子和電子波函數的離域助力高效有機太陽電池
First published: Aug. 07, 2020
第一作者：張桂傳
通訊作者：陳先凱*，Philip C. Y. Chow（周慈勇）*，鄒應萍*，葉軒立*
單位：華南理工大學，華南協同創新研究院，佐治亞理工學院，亞利桑那大學，香港大學，中國科技大學，莫納什大學，澳大利亞核科學組織，香港科技大學，紐倫堡-埃爾朗根大學，亥姆霍茲研究所（埃爾蘭根-紐倫堡），中南大學，鄭州大學文末附葉軒立教授課題組介紹與招聘信息
研究背景
有機太陽能電池具有重量輕、柔韌性好、無毒、美觀等優點。作為便攜式電源與光伏建筑綜合應用的新技術，具有巨大的發展?jié)摿?。然而，由于有機半導體材料的激子特性，OSC的效率在很大程度上仍落后于無機光伏器件。部分原因是因?yàn)?，電?空穴對在施主/受主界面的分離通常需要額外的能量，這會導致大量的能量損失。然而，近幾年來，新開發的非富勒烯受主（NFA）不僅具有較強的光吸收能力、更寬的光譜范圍和能級可調性，而且會造成較大的能量損失，使得振幅降低到0.6eV以下，因此基于NFA的電池器件的效率優于以富勒烯受體為基礎的設備。在這些NFA中，基于Y6的A-DA'D-A NFA展示了高效電池設備的最佳性能，可以同時實現低能量損失和高電荷產生效率的高效率電池器件（目前最高效率約為18%）。目前，很多工作都是通過對Y6分子結構進行改性或采用不同的材料組合或其他器件工程來提高OSC的效率。而對基于Y6的OSC系統工作機理的基本認識研究卻較少。
文章簡介

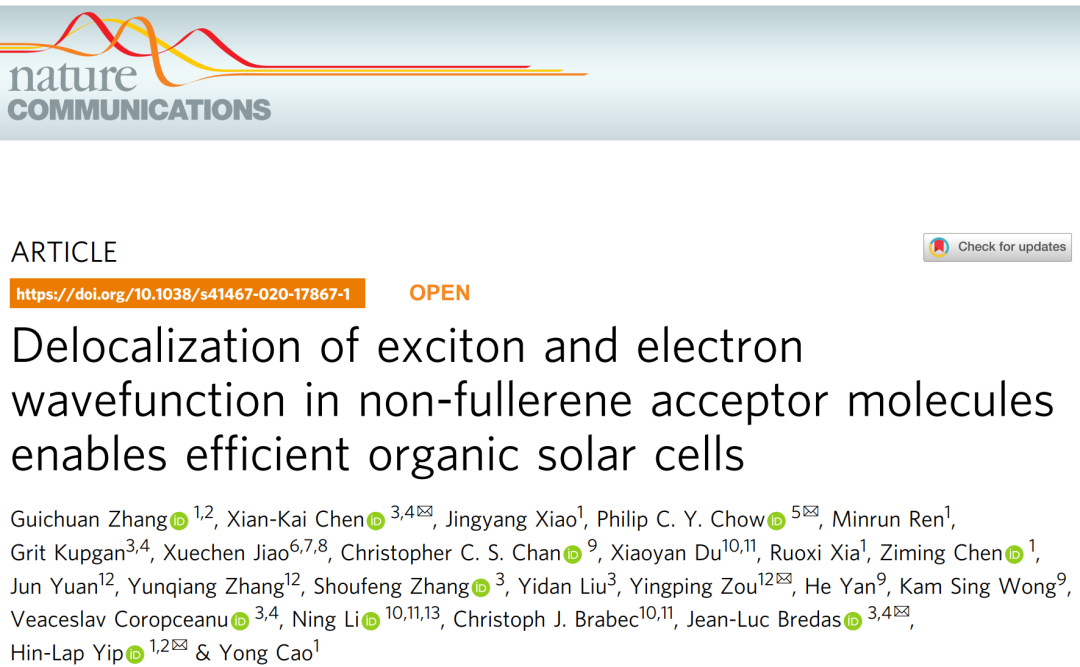

近日，華南理工大學發光材料與器件國家重點實驗室的葉軒立教授課題組和其它課題組在國際頂級期刊Nature Communications (影響因子：12.121) 上發表題為“Delocalization of exciton and electron wavefunction in non-fullerene acceptor molecules enables efficient organic solar cells”的研究工作。本文通過實驗與理論模擬分析相結合的方法，建立了目前最先進的Y6基OSC體系的材料結構、材料性能、器件性能關系。作者發現，Y6特殊的分子堆積結構帶來了分子間強烈的電子和激子耦合和離域，這使得Y6具有更高的發光效率，降低了非輻射復合的電壓損失，增加了施主/受主界面處電荷轉移（CT）狀態下的空穴與電子之間的距離，減小了其庫侖結合力，提高了電荷產生的效率。該文章第一作者為華南理工大學博士后張桂傳華南理工大學葉軒立教授、亞利桑那大學Jean-Luc Bredas教授、陳先凱博士、香港大學Philip C. Y. Chow教授以及中南大學鄒應萍教授為本文共同通訊作者。
要點解析
要點一：?jiǎn)尉ЫY(jié)構與波函數分布
圖1. Y6的分子和單晶結構以及波函數分布。a-e （a）Y 6的分子結構。（b）Y6單晶中的分子對。（c）擴展晶體結構的俯視圖和側視圖（藍色柱是b方向的端基堆疊層，粉紅色柱是c方向的端基堆疊層，綠色是 D-A’片段的分子堆積對）。（e）在Y6單晶的Γ點（布里淵區的中心），計算出的空穴（左）的價帶最大值（VBM）和電子（右）波函數的導帶最小值（CBM）。圖1b、c、d顯示了Y6的單晶結構，從中可以看出Y6的A-DA'd-A彎曲分子構型形成了類似石墨烯的規則的三維網絡分子堆積結構。其中，分子間的堆積除了由端基A單元（常見于A-D-A型非富勒受體分子的主要堆積形式，如ITIC系列）的π-π相互作用形成的之外，分子中心的A'單元也形成了π-π相互作用，從而使得部分D單元之間也形成了π-π堆積，從而導致圖1b中的三種分子對堆積形式出現。這種較強的三維網絡π-π分子堆積結構不同于ITIC系列，使其具有較強的電子耦合。模擬計算發現，電子和空穴的耦合分別為81meV和74meV。圖1e通過模擬顯示了空穴波函數的最大價帶（VBM）和電子波函數的導帶（CBM）最小值在晶體結構中的分布。除了集中分布的端組A單元的重疊外，其HOMO主要分布在核數據段的重疊部分，形成了一個特殊的三維高效雙極傳輸網絡。同時，通過空間電荷限流法的實驗驗證了這一結論。Y6是一種雙極性半導體材料，其電子和空穴遷移率可達10-4cm2 V-1s-1。
要點二：薄膜中的分子堆積

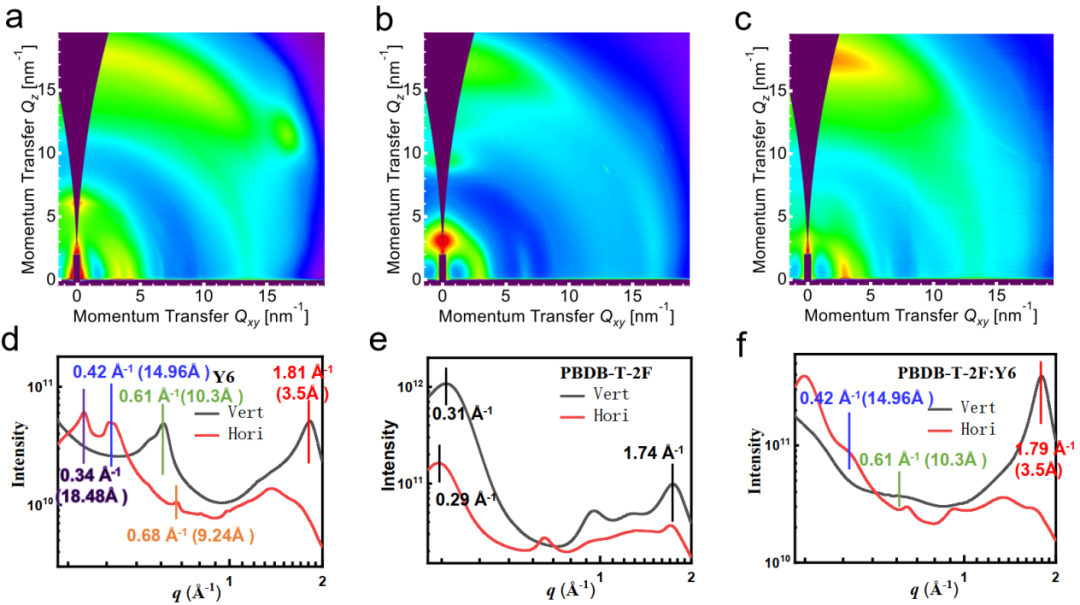

圖2. 基于Y6的體系的GIWAXS表征. （a，d）純Y6，
（b，e）純PBDB-T-2F和（c，f）PBDB-T-2F:Y6薄膜的二維GIWAXS衍射圖（頂部）和輪廓曲線（底部）。
本文利用掠入式廣角X射線衍射（GIWAXS）研究了實際旋涂法制備的薄膜的分子堆積結構。
從圖2a可以看出，純Y6薄膜中強烈的衍射信號證明其分子堆積是相對有序的，圖2d中峰的位置能更好地對應圖1c和d中晶體結構的距離參數，這很好地證明了Y6薄膜中分子的堆積結構薄膜中Y6晶體保存完好。另外，從圖1c和f可以看出，PBDB-T-2F:Y6共混膜還保留了一部分類似于晶體結構的分子堆積形式。
要點三：分子動力學模擬

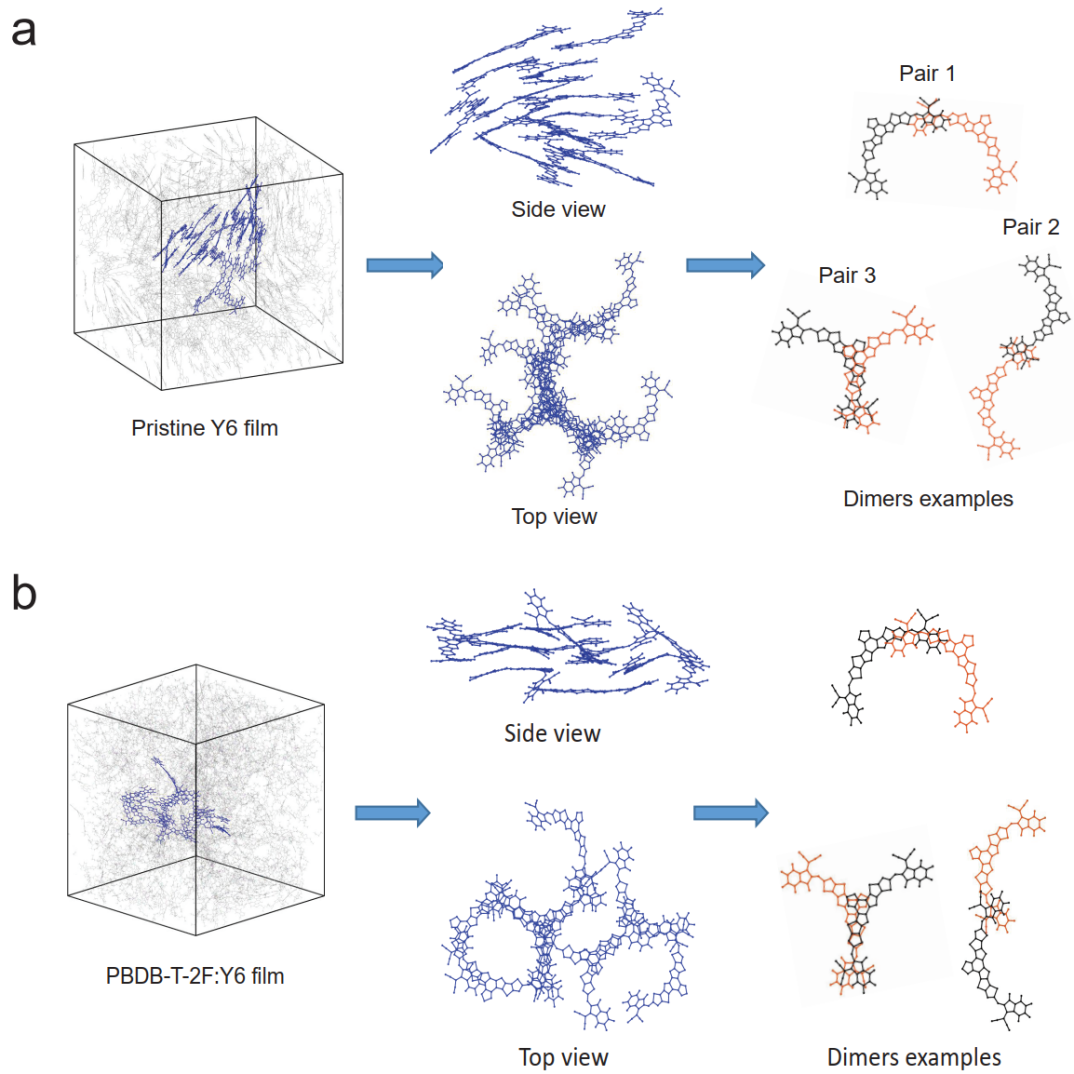

圖3.基于Y6體系的分子動力學模擬
a-b，（a）純Y6和PBDB-T-2F:Y6薄膜中的分子動力學模擬結果的示意圖。在純膜和共混膜中存在大量與Y6晶體結構中類似的二聚體
作者利用分子動力學模擬進一步證實了Y6分子在薄膜中的堆積結構。如圖3所示，分子動力學模擬結果表明，無論是純膜還是共混膜，Y6在晶體結構中的分子堆積對都得到了很好的保存，這與GIWAXS測試結果一致。
離域，一個Y6分子的空穴與電子之間的距離（de-h）從一個Y6分子的22 ?增加到3個Y6分子團簇的51 ?（這種結構可以在分子動力學的結果中觀察到），從而將界面上電子-空穴對的庫侖結合力從160 meV降低到70 meV。因此，盡管PBDB-T-2F:Y6體系中激子分離的驅動力（HOMO能級差）很小，但由于弱庫侖束縛效應，CT態仍具有較高的分離效率，這體現在基于PBDB-T-2F:Y6電池器件中較大的短路電流和較高的填充因子上。
要點四：激子性質和電壓損失分析

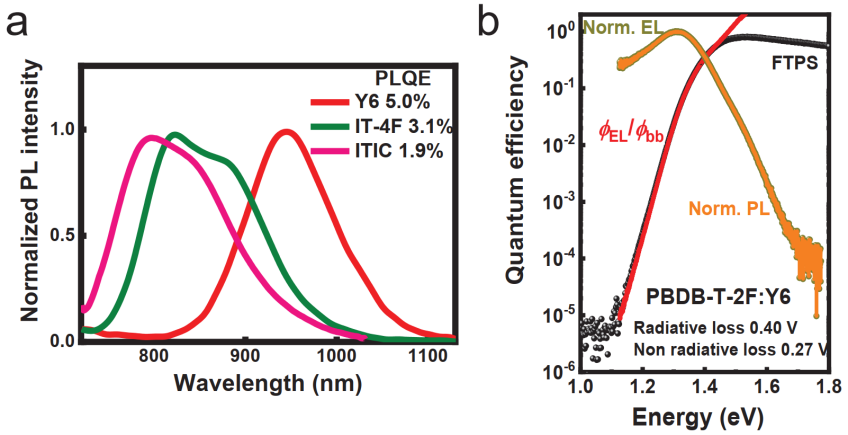

圖4.激子性質與電壓損失分析
a，Y6，IT-4F和ITIC薄膜在660 nm激發的光致發光光譜及其量子效率。b，對于基于PBDB-T-2F:Y6的器件，通過FTPS（EQEFTPS）（黑色球）和歸一化EL（深黃色球）評估的EQE的半對數圖作為能量的函數。?EL / ?bb的比率用于繪制低能狀態下的EQE（紅線），其中?EL和?bb分別代表發射的光子通量和室溫黑體光子通量。 基于二元共混膜測量歸一化的PL光譜（橙色線）。
Y6特殊的分子結構不僅帶來了更好的電荷轉移特性，而且使其具有更好的能量轉移特性。作者通過理論計算發現，相鄰Y6分子間存在著較大的激子耦合，約為44～57meV。如此大的激子耦合將產生強的離域特性，降低激子振動耦合，從而獲得較慢的無輻射衰減速率。
這體現在即使Y6是一種窄帶隙材料但人具有較高的PLQE（圖4a）。結合PBDB-T-2F與Y6的之間較小的HOMO能級差，PBDB-T-2F:Y6系統中的CT態可以與Y6的激子雜化，從而增加其輻射復合的概率，使得PBDB-T-2F:Y6系統的非輻射電壓損失較低（0.27V）（圖4b）。
要點五：電子離域促進CT態的分離

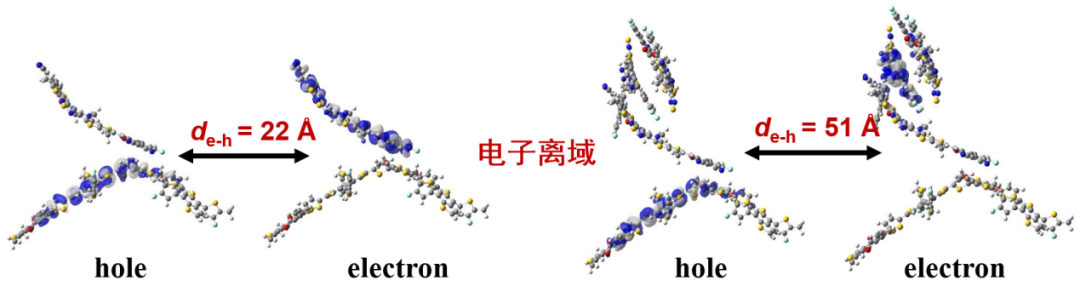

圖5.電荷分離特性
通過使用TD-ωB97XD/ 6-31G（d，p）方法和PCM模型結合的分子簇，界面CT態的自然轉變軌道（左：一個PBDB-T-2F給體片段和一個Y6分子；右：一個帶有三個Y6分子的PBDB-T-2F給體片段）。
更重要的是，由于Y6分子團簇中電子的離域特性，在施主/受主界面產生CT態變得更加有效。
如圖5所示，由于電子波函數的離域，一個Y6分子的空穴與電子之間的距離（de-h）從一個Y6分子的22 ?增加到3個Y6分子團簇的51 ?（這種結構可以在分子動力學的結果中觀察到），從而將界面上電子-空穴對的庫侖結合力從160 meV降低到70 meV。
因此，盡管PBDB-T-2F:Y6體系中激子分離的驅動力（HOMO能級差）很小，但由于弱庫侖束縛效應，CT態仍具有較高的分離效率，這體現在基于PBDB-T-2F:Y6電池器件中較大的短路電流和較高的填充因子上。
要點六：基于三元體系的高效有機太陽電池

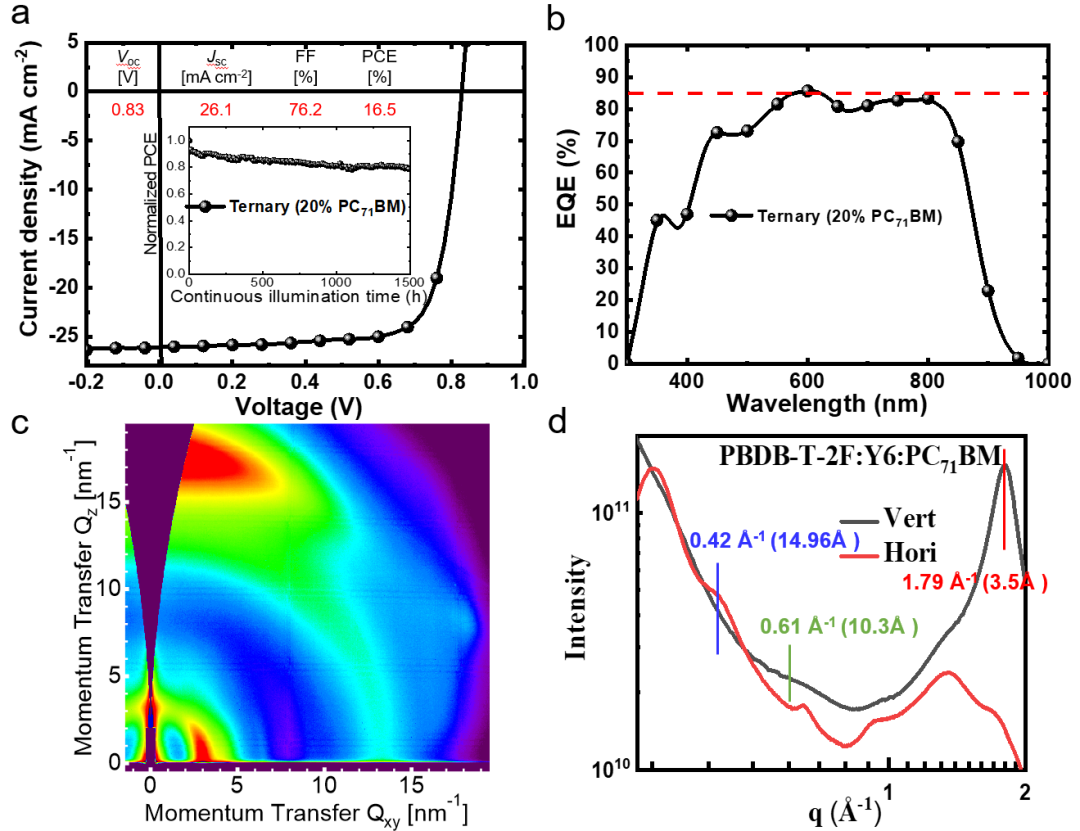

圖6.基于Y6的高效三元體系
（a）Y6三元器件（20％PC71BM）的J-V曲線。 插圖顯示了這種三元器件的歸一化效率隨測試時間的變化（封裝后在空氣中使用LED光（360至960 nm）連續照射）。（b）Y6三元器件的EQE譜（EQE譜的積分Jsc為25.4 mA-1 cm2，與通過J-V掃描獲得的Jsc相比誤差<5％）。Y6三元共混膜的二維GIWAXS衍射圖和輪廓曲線。
此外，作者們通過在PBDB-T-2F:Y6體系加入20%給體質量比的PC71BM，同時提高了電荷傳輸性質和平衡了電子和空穴傳輸，從而使器件效率從15.7%提高至16.5%（NREL認證效率為15.6%，認證時間為2018年11月15日），三元器件依然保持著類似二元器件的高電荷產生效率和低電壓損失。
通過GIWAXS的測試，作者們發現與二元薄膜相似的，在三元共混薄膜中Y6分子仍部分保存著晶體結構中的分子堆積形式。這進一步證明了Y6特殊的分子堆積結構是獲得高效器件的關鍵因素。
結論
Y6的A-DA’D-A彎曲的分子構型使得形成了特殊的π-π分子堆積形式，這種堆積不僅存在于單晶中，同時通過GIWAXS測量和分子動力學模擬證實其也保留在旋涂薄膜中。這種分子堆積使電子波函數表現出3D離域化并形成有效的電子和空穴傳輸通道，使Y6成為具有平衡的空穴和電子傳輸特性的雙極性分子材料。當它與具有較小HOMO能量偏移的給體聚合物（PBDB-T-2F）共混時，此獨特功能可促進有效的空穴傳輸和電荷收集。
更重要的是，這種特殊的分子堆積在同時具有低電壓損失和高電荷產生效率的基于Y6的電池器件中起著重要作用。首先，離域激子的形成和較低的非輻射衰退速率提供了長壽命的激子實現了較高的PLQE。結合二元共混物中激子和CT狀態之間的小能量差，對于這種低帶隙體系，實現了相對較低的非輻射電壓損失。
其次，電子波函數在給/受體界面處的離域顯著降低了空穴和電子對的庫侖束縛力，從而降低了CT態解離的勢壘。通過集成三元共混策略來改善電荷傳輸而又不影響Y6分子堆積，在保持低電壓損失和高效電荷產生的同時，器件的填充因子得以提高，使得效率進一步提高至16.5％。這個工作闡明了這種最先進的基于Y6的OSC體系的基本結構-性質-性能關系，從而為合理的材料設計和商用OSC器件的開發指明了道路。
