目前，大多數(shù)二維金屬鹵化物鈣鈦礦都屬于Ruddlesden-Popper類型，并且含有熱不穩(wěn)定的甲胺離子 (MA)，這導致器件的光伏的效率低和穩(wěn)定性較差。近日，上?？萍即髮W陳剛等人報道了一種新型的不含MA的2D Dion-Jacobson相（DJ）鈣鈦礦結構，其通式為(PDA)(FA)_n-1Pb_nI_3n+1，甲脒（FA）為中心陽離子(A)，有機間隔陽離子為丙烷-1，3-二胺（PDA）。

通過在薄膜制備過程中引入氯化甲脒FACl作為添加劑，有效地消除了非鈣鈦礦相和PbI2含量，獲得了晶粒取向良好的二維鈣鈦礦薄膜，通過掠入射X射線衍射(GIXRD)技術研究了Cl的作用，揭示了含Cl的中間產(chǎn)物在退火過程中以瞬態(tài)形式存在并消失。

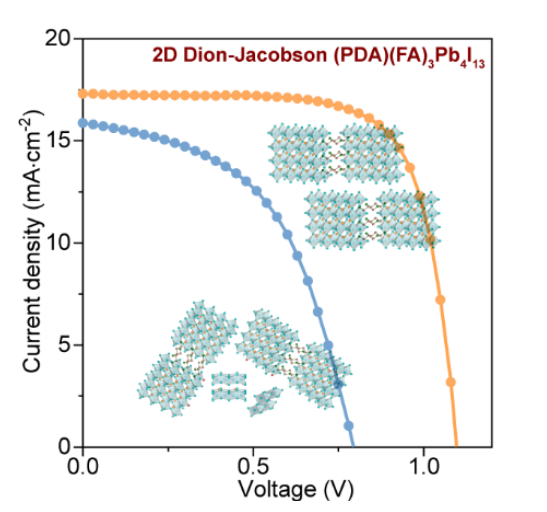

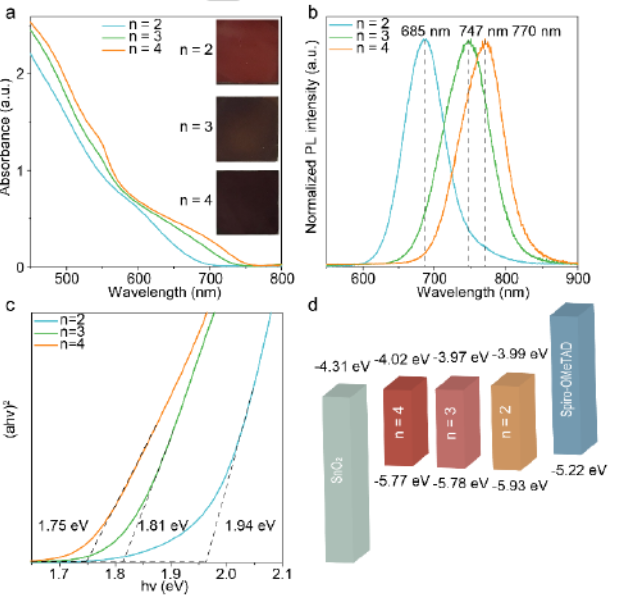

優(yōu)化的(PDA)(FA)₃Pb₄I₁₃薄膜的光伏器件表現(xiàn)出較高的效率（PCE），最高達到13.8%，是FA基二維鈣鈦礦太陽能電池的最高PCE。此外，與含有MA的類似物(PDA)(MA)₃Pb₄I₁₃和其他出色穩(wěn)定的2D鈣鈦礦結構相比，(PDA)(FA)₃Pb₄I₁₃薄膜及其對應的PSC器件都表現(xiàn)出極高的熱穩(wěn)定性和更好的濕度穩(wěn)定性。

Lei Cheng, et al, Highly thermostable and efficient formamidinium-d low-dimensional perovskite solar cells, Angew. Chem. Int. Ed., 2020
