表面缺陷已成為制約鈣鈦礦光伏產(chǎn)品的性能提升的關(guān)鍵。陜西師范大學(xué)的劉生忠等人采用六氟磷酸1,3-二甲基-3-咪唑鎓（DMIMPF₆）離子液體（IL）鈍化鈣鈦礦表面，并降低鈣鈦礦與空穴傳輸層之間的能壘。

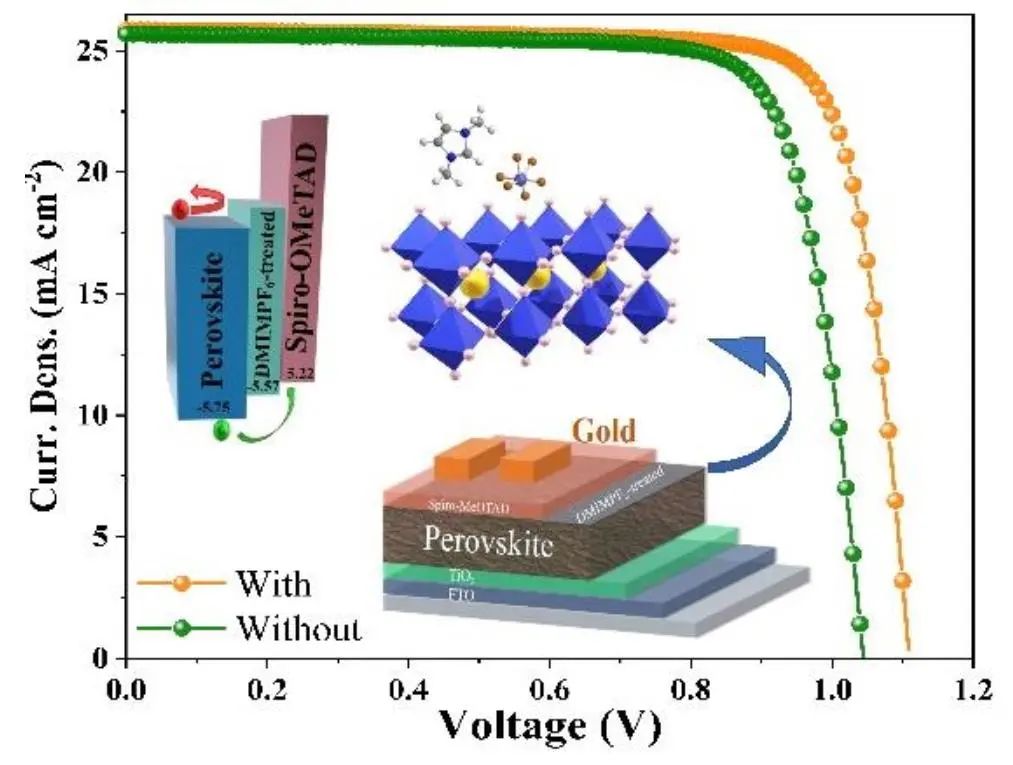

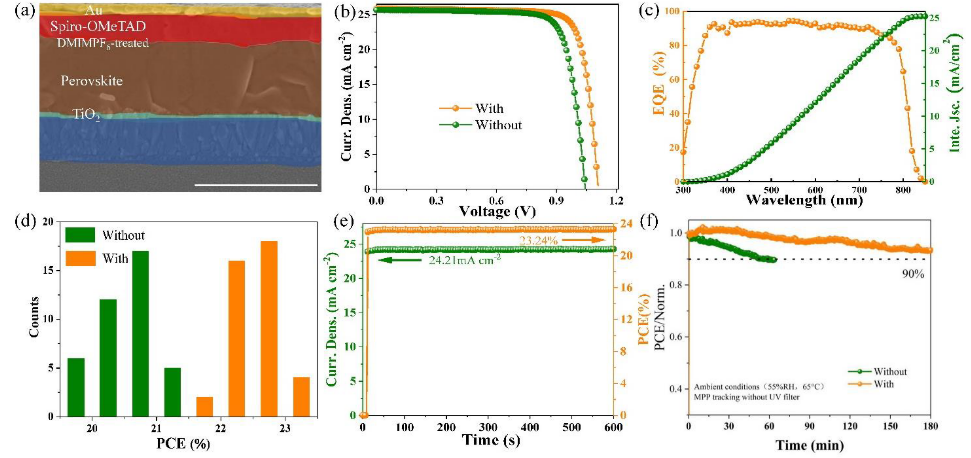

理論仿真和實(shí)驗(yàn)結(jié)果表明，通過[DMIM]⁺與鈣鈦礦表面上的Pb²⁺結(jié)合，可以有效地鈍化Pb簇和Pb-I反位缺陷，從而顯著抑制了非輻射復(fù)合。制備的太陽能電池的效率從對照組的的21.09％提高到了23.25％，這主要是由于開路電壓的提高。

此外，DMIMPF₆處理過的鈣鈦礦設(shè)備顯示出更好的長期環(huán)境穩(wěn)定性，因?yàn)镈MIMPF₆層由于其疏水性而可以有效地阻止水分滲透。這項(xiàng)工作為對鈍化效果的理解提供了堅定的支持，并進(jìn)一步促進(jìn)了表面工程技術(shù)的發(fā)展，以增強(qiáng)鈣鈦礦型光伏材料的性能。

Zhu, X., Du, M., Feng, J., Wang, H., Xu, Z., Wang, L., Zuo, S., Wang, C., Wang, Z., Zhang, C., Ren, X., Priya, S., Yang, D. and Liu, S.(. (2020), High‐efficiency perovskite solar cells with imidazolium‐d ionic liquid for surface passivation and charge transport. Angew. Chem. Int. Ed..
