鈣鈦礦納米晶體（PeNCs）的表面性能的合理設(shè)計(jì)對(duì)于獲得同時(shí)具有高光致發(fā)光效率和出色的電荷傳輸特性的發(fā)光二極管（LED）至關(guān)重要。然而，常用的鹵化鉛源使其難以合理地優(yōu)化PeNCs的表面成分。另外，先前開(kāi)發(fā)的用于常規(guī)無(wú)機(jī)納米晶體的配體工程策略容易使PeNCs的表面性能變差，從而在優(yōu)化其光電性能方面帶來(lái)了額外的困難。

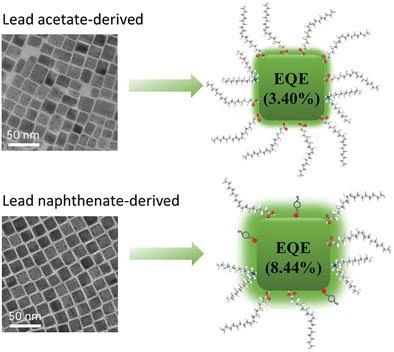

鑒于此，電子科技大學(xué)的劉明偵和林雪平大學(xué)的白賽，高峰等人開(kāi)發(fā)了一種新的策略，該策略采用雙功能的有機(jī)鉛源來(lái)合成具有增強(qiáng)的電荷傳輸性能的高發(fā)光PeNCs。

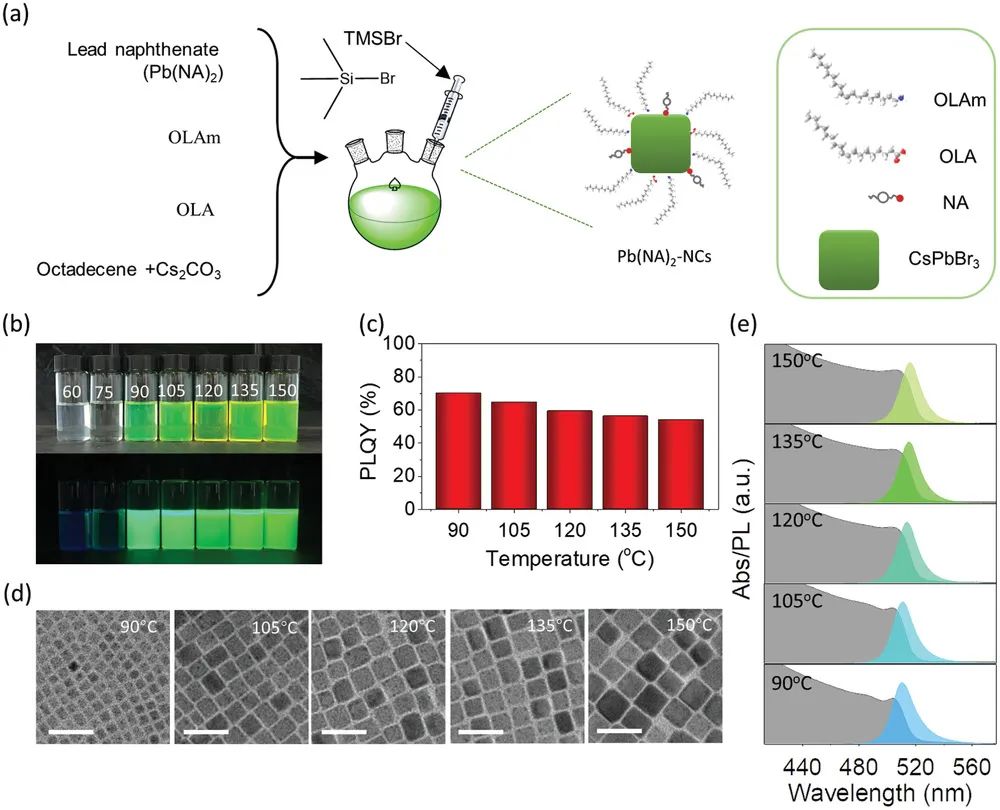

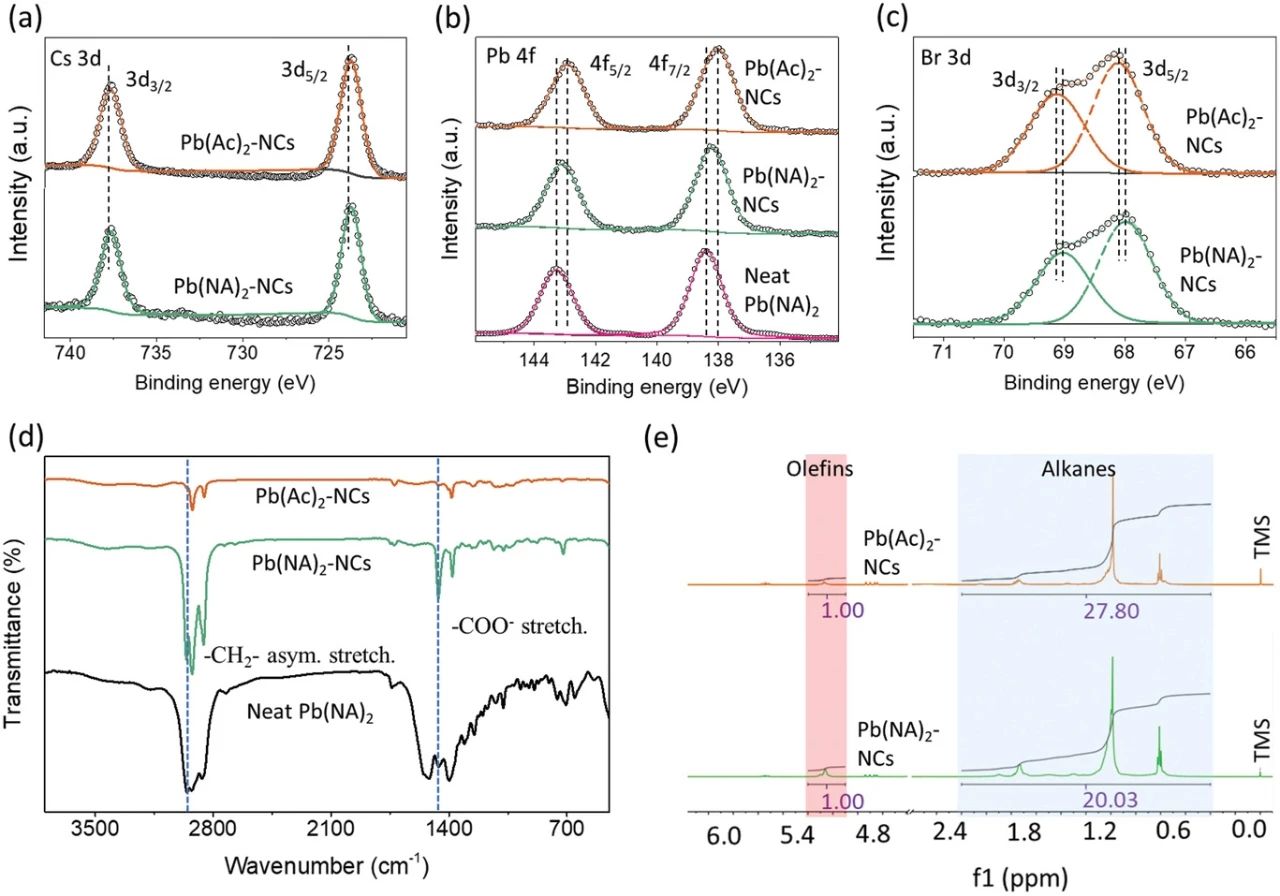

研究人員探索了環(huán)烷酸鉛（Pb（NA）₂），其中鉛離子充當(dāng)鉛源，而環(huán)烷酸隨后可充當(dāng)表面配體，并全面研究了在不同合成條件下獲得的產(chǎn)物。獲得具有可控制的尺寸和優(yōu)異的光學(xué)性能的單分散溴化銫鉛（CsPbBr₃）納米晶，顯示出高達(dá)80％的光致發(fā)光量子產(chǎn)率。

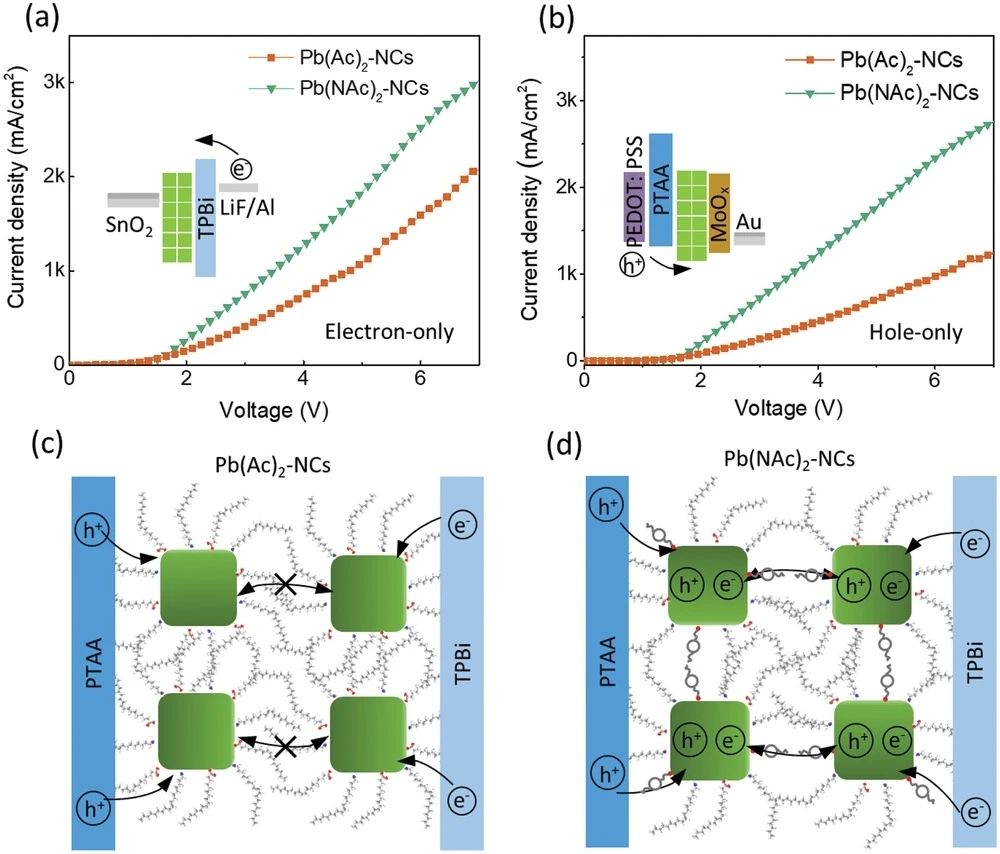

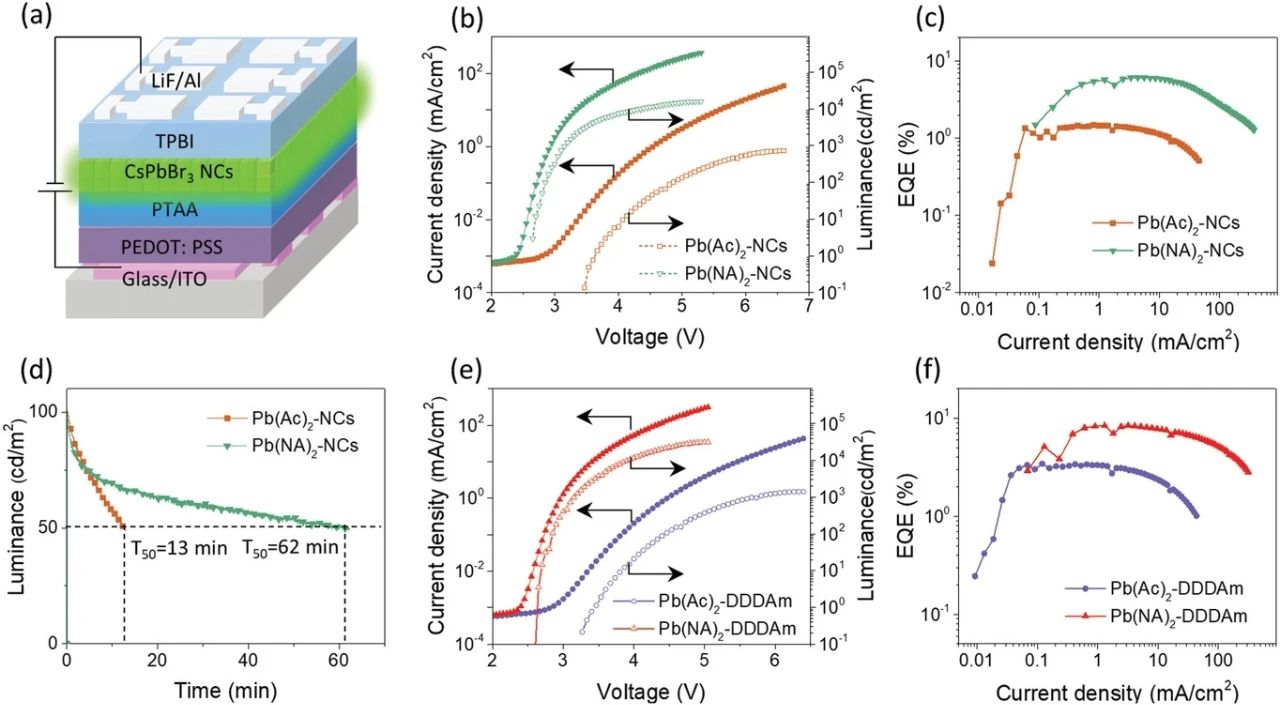

基于Pb（NA）2制備的PeNCs同時(shí)增強(qiáng)的電致發(fā)光的性能，所得的LED表現(xiàn)出8.44％的高峰值外量子效率和31759 cd cm^-2的最大亮度。

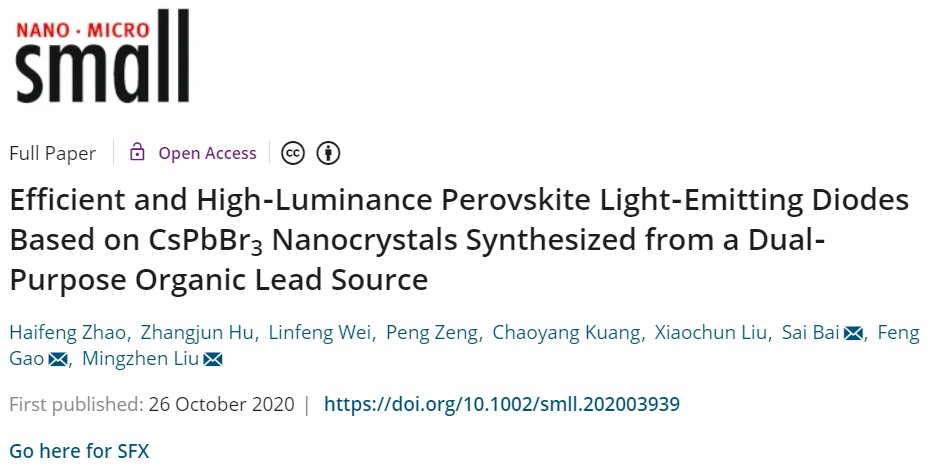

Haifeng Zhao et al. Efficient and High‐Luminance Perovskite Light‐Emitting Diodes d on CsPbBr3 Nanocrystals Synthesized from a Dual‐Purpose Organic Lead Source，Small，2020.

DOI: 10.1002/smll.202003939.
