2020年4月16日韓國全南國立大學(xué)Chang Kook Hong團(tuán)隊(duì)于Solar RRL 刊發(fā)CsPbI2Br全無機(jī)鈣鈦礦材料A位摻銣獲超過17%光電轉(zhuǎn)化效率的研究成果。2020年12月4日仍然是韓國全南國立大學(xué)Chang Kook Hong團(tuán)隊(duì)再次刷新CsPbI2Br全無機(jī)鈣鈦礦太陽能電池器件的效率17.46%。

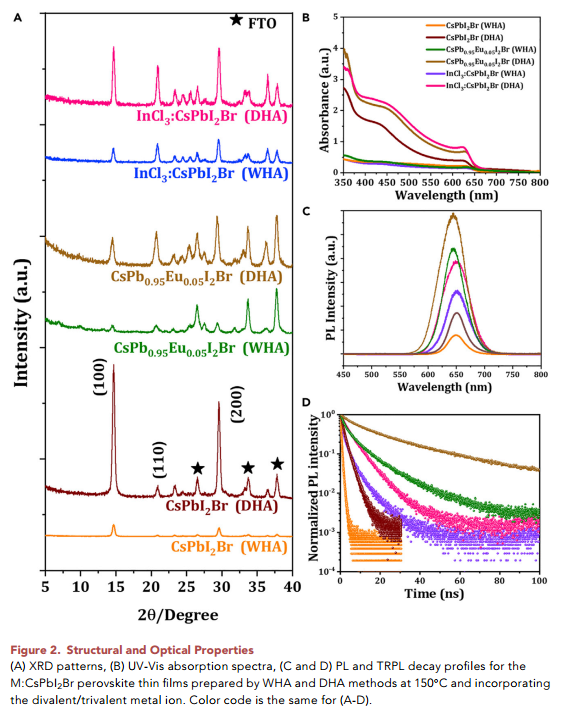

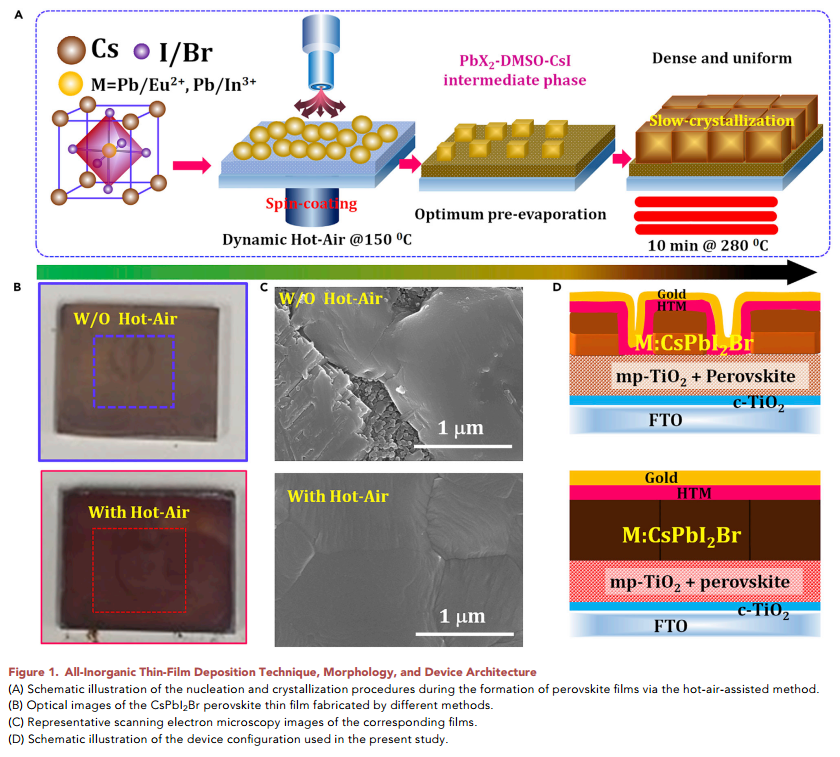

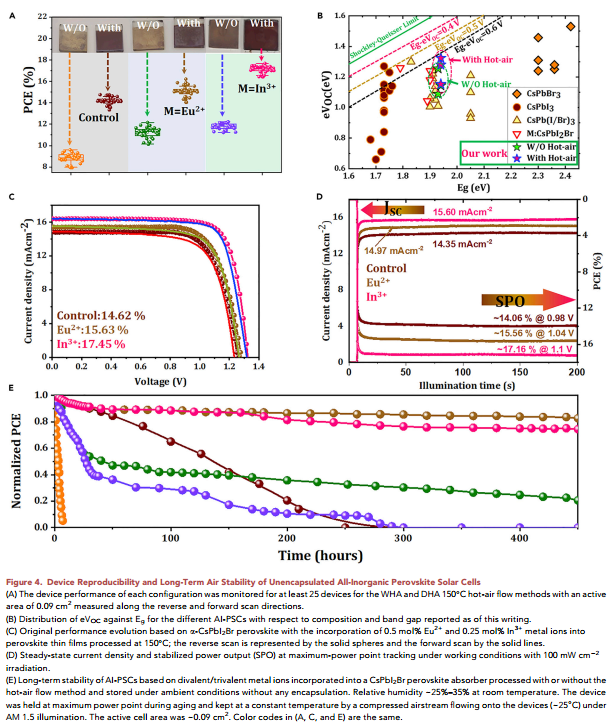

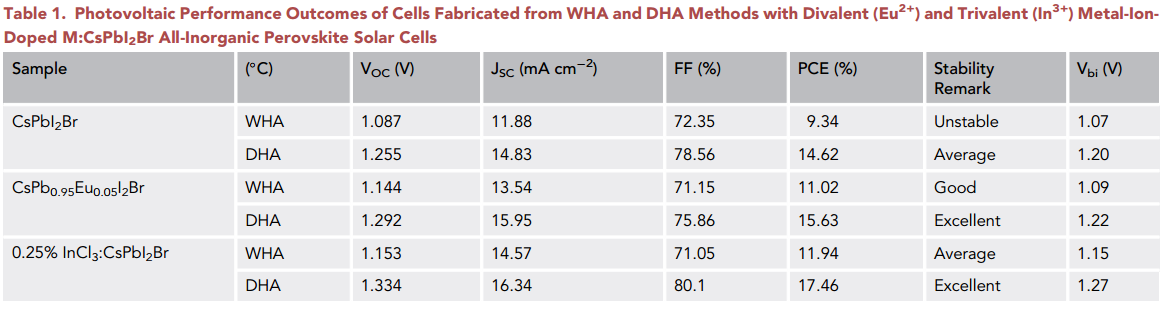

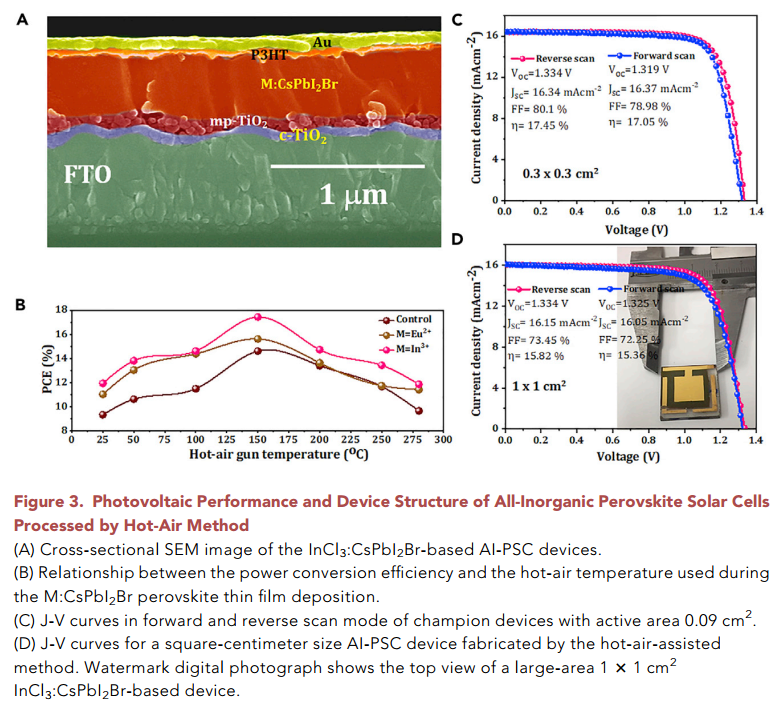

      全無機(jī)鈣鈦礦太陽能電池與有機(jī)-無機(jī)雜化鈣鈦礦太陽能電池相比具有更好的熱穩(wěn)定性。2020年12月4日韓國全南國立大學(xué)Chang Kook Hong團(tuán)隊(duì)于Matter刊發(fā)空氣環(huán)境中動(dòng)態(tài)熱風(fēng)輔助法制備高效穩(wěn)定的銦銪摻雜的CsPbI2Br全無機(jī)鈣鈦礦太陽能電池的研究成果。采用動(dòng)態(tài)熱風(fēng)輔助方法獲得高結(jié)晶度，無針孔，厚且均勻的大面積黑色CsPbI2Br薄膜。采用銦銪摻雜提高器件穩(wěn)定性。最后經(jīng)過優(yōu)化，小面積器件獲得17.46%的光電轉(zhuǎn)化效率，大面積獲得15.82%的光電轉(zhuǎn)化效率。穩(wěn)態(tài)效率分別為17.05%與15.04%。未封裝器件在65℃的條件下經(jīng)過400小時(shí)的老化，仍有超過95%的初始光電轉(zhuǎn)化效率；在85℃的條件下經(jīng)過400小時(shí)的老化，仍有超過75%的初始光電轉(zhuǎn)化效率。
