鈣鈦礦量子點(diǎn)在顯示領(lǐng)域中展示作為新一代功能性材料，其中鈣鈦礦的”red wall”效應(yīng)導(dǎo)致鈣鈦礦難以在顯示領(lǐng)域得以應(yīng)用，北京理工大學(xué)鐘海政等人報(bào)道了通過(guò)原位方法在聚合物基底中構(gòu)建了梯度變化的γ-Rb_xCs_1-xPbI₃量子點(diǎn)。這種梯度變化的γ-Rb_xCs_1-xPbI₃是由于晶格不匹配、γ-CsPbI₃/RbPbI₃之間難以混溶導(dǎo)致。

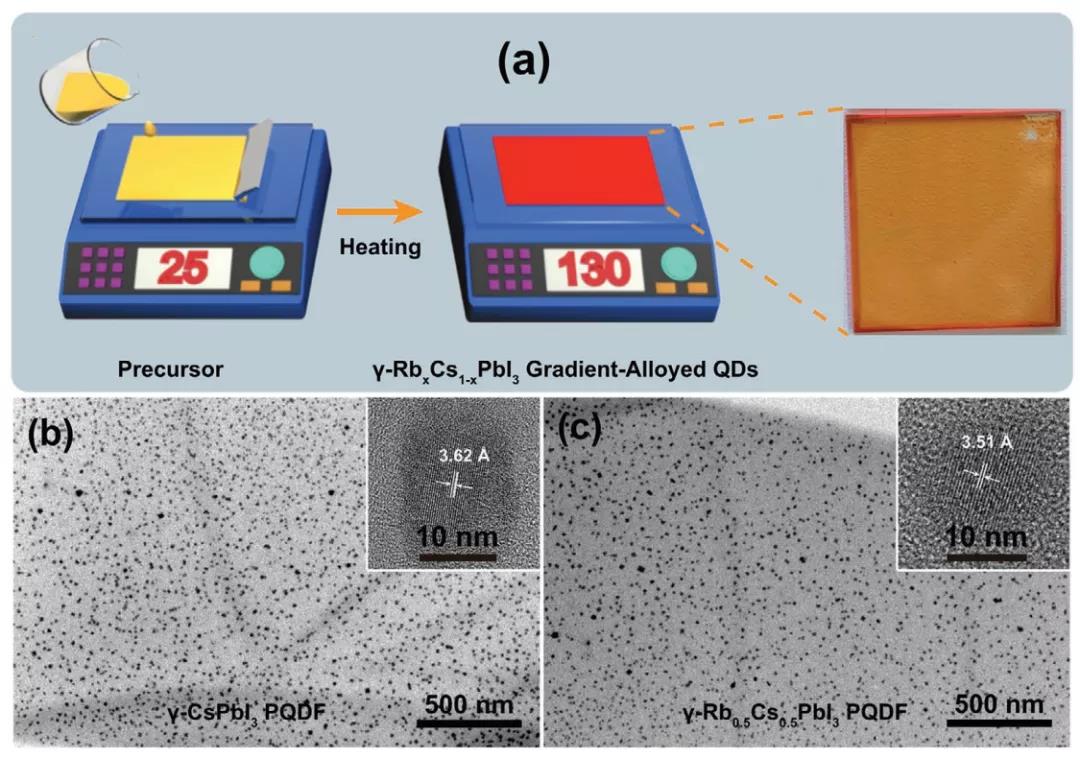

將RbI, CsI, PbI₂, 碘化辛胺(OAI), PMMA溶解在DMF溶劑中，隨后在室溫中刮涂到玻璃基底上，隨后將基底置于熱臺(tái)上加熱130 ℃保持3 min，除去溶劑，實(shí)現(xiàn)梯度變化的γ-Rb_xCs_1-xPbI₃晶體。

γ-Rb_xCs_1-xPbI₃梯度變化的量子點(diǎn)熒光發(fā)射峰能夠在675 nm~620 nm區(qū)間內(nèi)調(diào)控，半峰寬達(dá)到31 nm，最高量子產(chǎn)率達(dá)到91 %。重要的一點(diǎn)在于，這種薄膜結(jié)構(gòu)分別在60 ℃，90 % RH、40 ℃，90 % RH中使用455 nm，3 mW cm^-2 藍(lán)光光照1000 h后，仍能夠保留95 %的熒光強(qiáng)度。

通過(guò)將紅色、綠色雙色激發(fā)薄膜與藍(lán)色Mini LED集成，色空間的LED背光達(dá)到NTSC 1931標(biāo)準(zhǔn)的≈130 %，同時(shí)準(zhǔn)確度達(dá)到100 %。

參考文獻(xiàn)

Fei Li, Sheng Huang, Xinyu Liu, Zelong Bai, Zhiteng Wang, Huidong Xie, Xuedong Bai, and Haizheng Zhong,* Highly Stable and Spectrally Tunable Gamma Phase Rb_xCs_1–xPbI₃ Gradient-Alloyed Quantum Dots in PMMA Matrix through A Sites Engineering, Adv. Funct. Mater. 2021, 2008211

DOI: 10.1002/adfm.202008211

https://www.onlinelibrary.wiley.com/doi/full/10.1002/adfm.202008211
