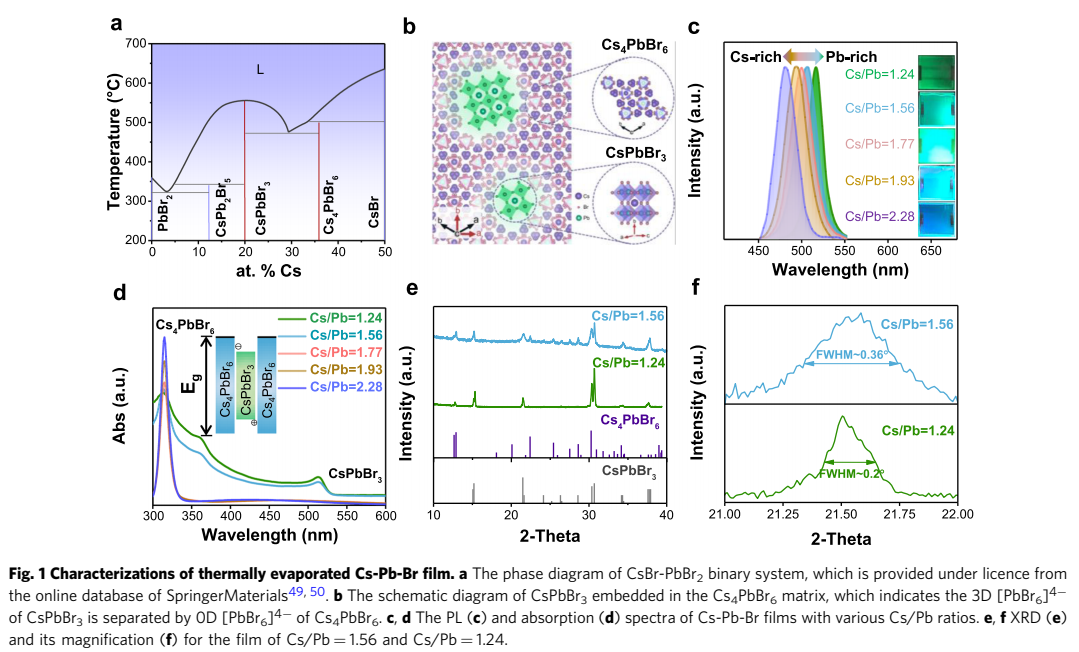

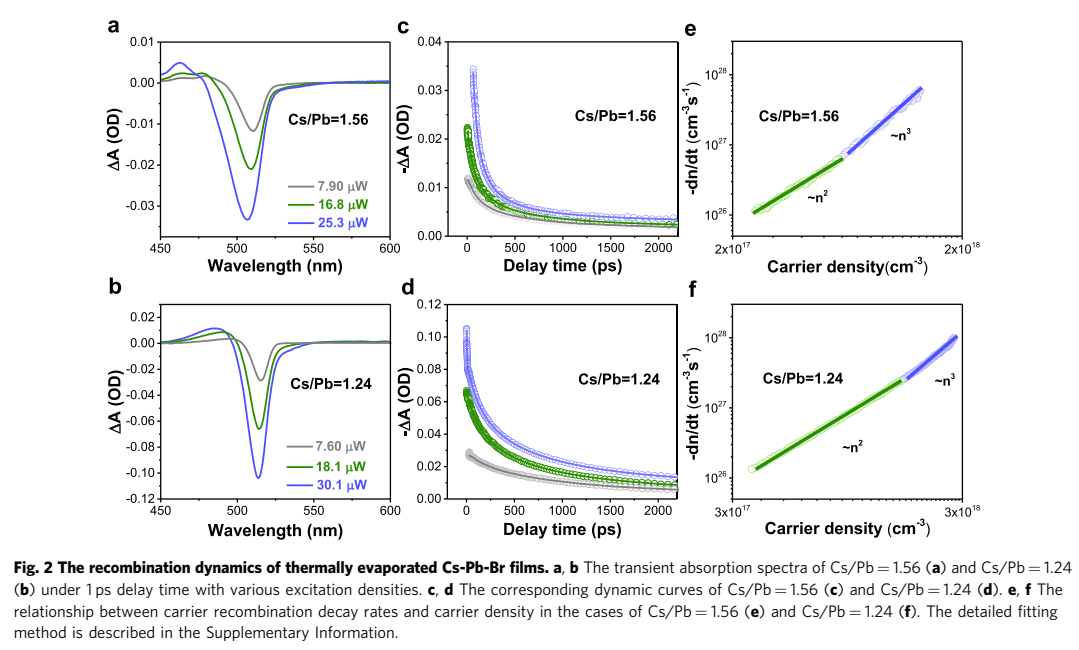

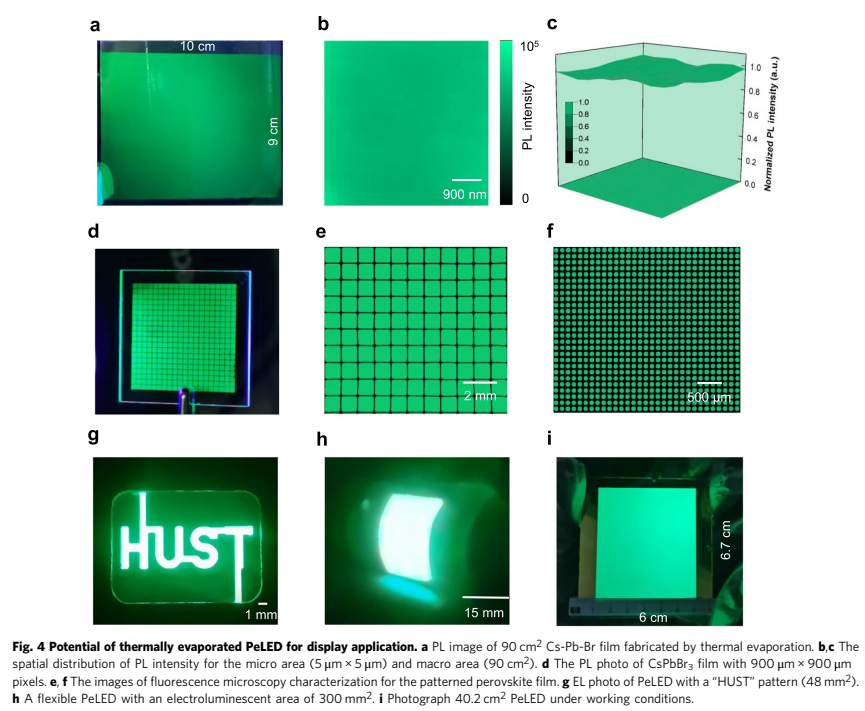

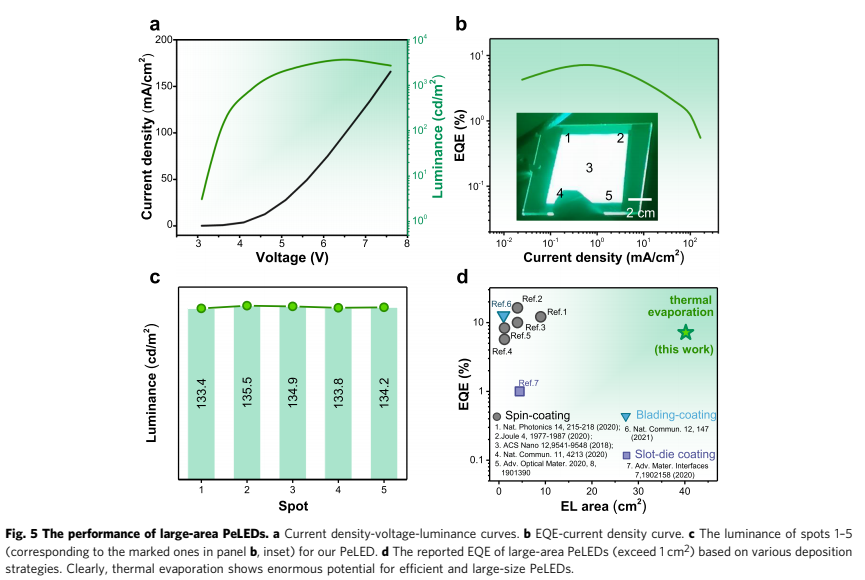

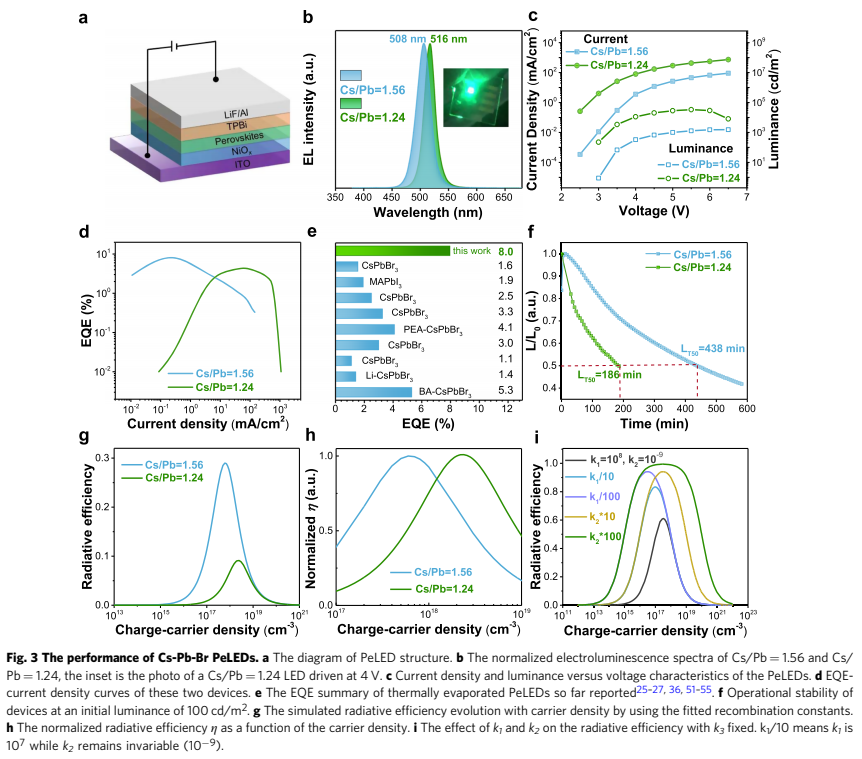

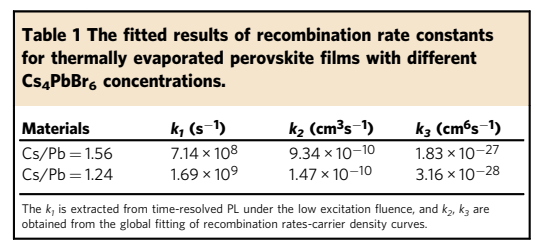

隨著鈣鈦礦LED的快速發(fā)展，用于顯示面板的圖案化鈣鈦礦LED的大規(guī)模制造變得越來越重要。然而，大多數(shù)最先進(jìn)的鈣鈦礦LED 是通過溶液法制備的，難以同時(shí)實(shí)現(xiàn)高分辨率像素和大規(guī)模生產(chǎn)。鑒于此，2021年8月6日華科Jiajun Luo&唐江團(tuán)隊(duì)于Nature Communications 刊發(fā)通過空間限制實(shí)現(xiàn)高效率大面積全真空沉積鈣鈦礦LED的研究成果。采用真空沉積技術(shù)構(gòu)建了高效的 CsPbBr3 鈣鈦礦LED，該技術(shù)已被證明是商業(yè)有機(jī) LED 顯示器最成功的途徑。通過仔細(xì)控制 CsPbBr3 薄膜中空間限制的強(qiáng)度，其輻射復(fù)合大大增強(qiáng)，同時(shí)非輻射復(fù)合受到抑制。結(jié)果，熱蒸發(fā)鈣鈦礦LED的外量子效率 (EQE) 達(dá)到 8.0%，創(chuàng)下真空法制備的鈣鈦礦LED的記錄。受益于熱蒸發(fā)出色的均勻性和可擴(kuò)展性，展示了功能面積高達(dá) 40.2 cm² 和峰值 EQE 為 7.1% 的大面積鈣鈦礦LED，是最高效的大面積鈣鈦礦LED之一。使用精細(xì)金屬掩模進(jìn)一步實(shí)現(xiàn)了具有 100 μm 像素的高分辨率圖案化鈣鈦礦薄膜，為潛在的顯示應(yīng)用奠定了基礎(chǔ)。相信熱蒸發(fā)鈣鈦礦中的限制強(qiáng)度調(diào)節(jié)策略提供了一種有效的方法來將高效和大面積鈣鈦礦LED 加工成商業(yè)顯示面板。
