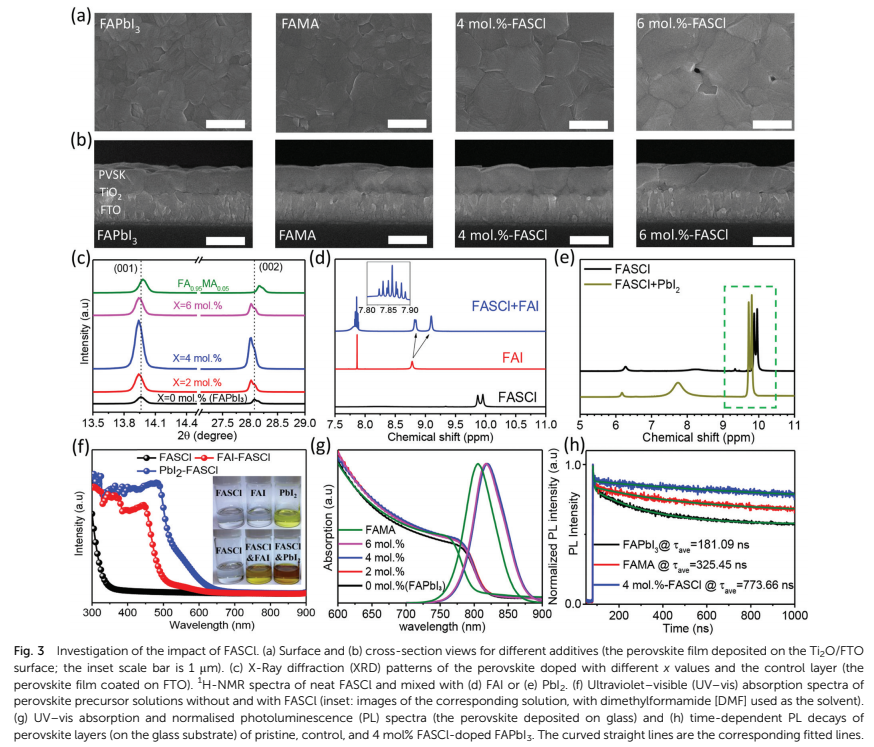

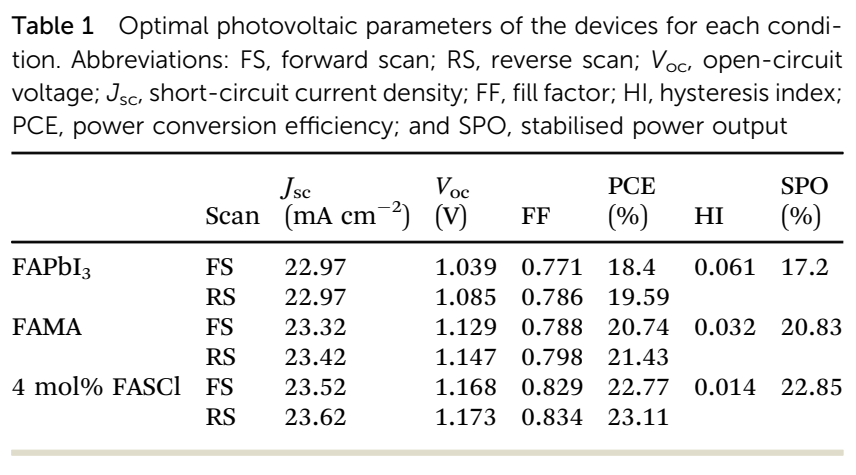

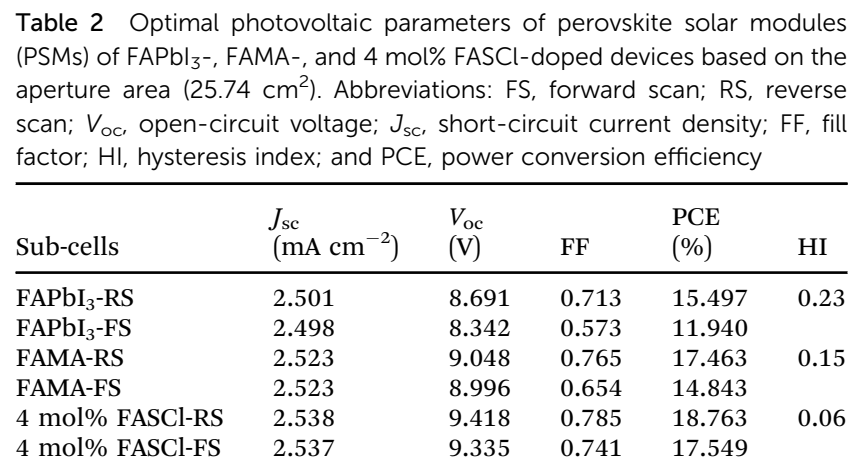

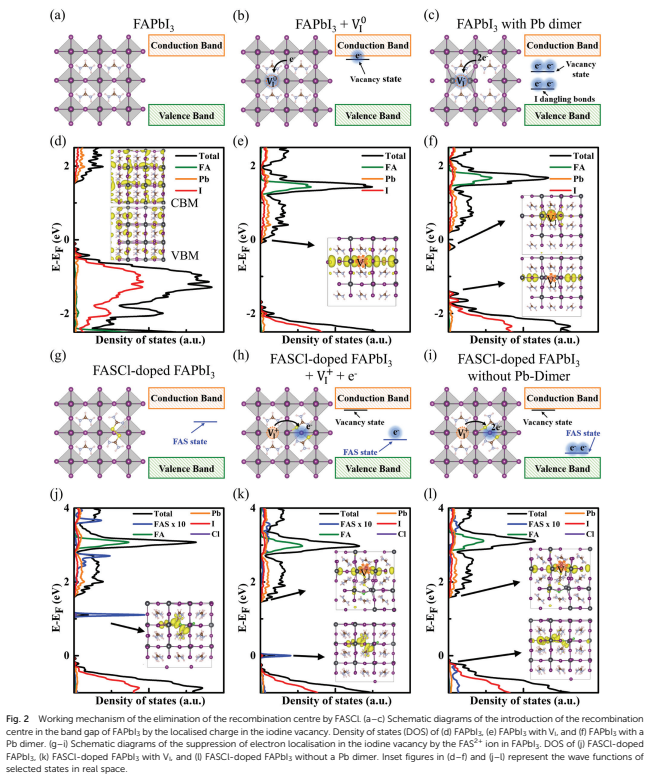

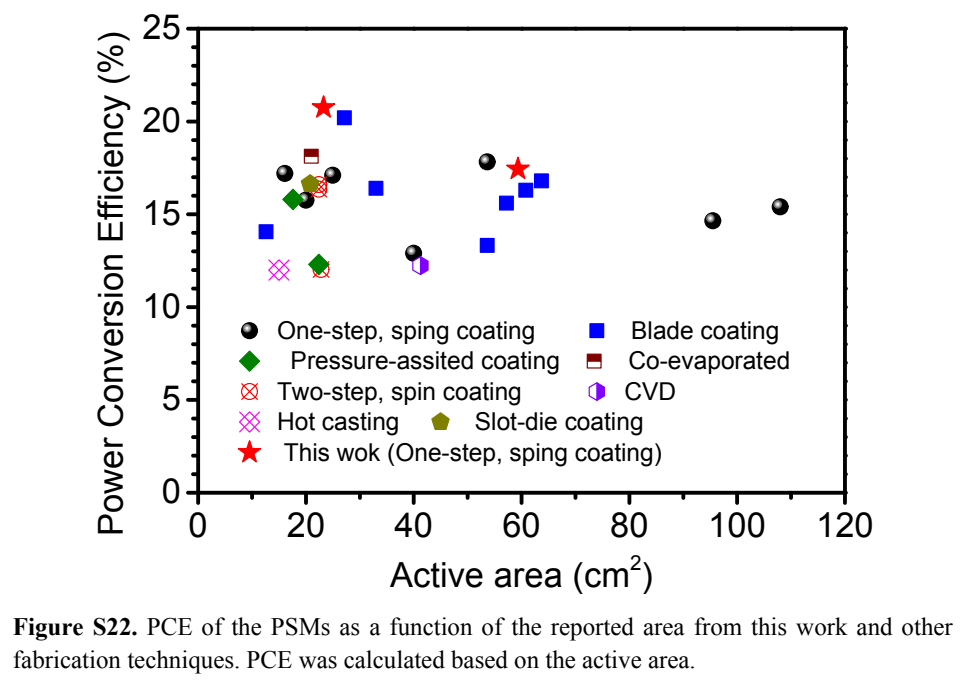

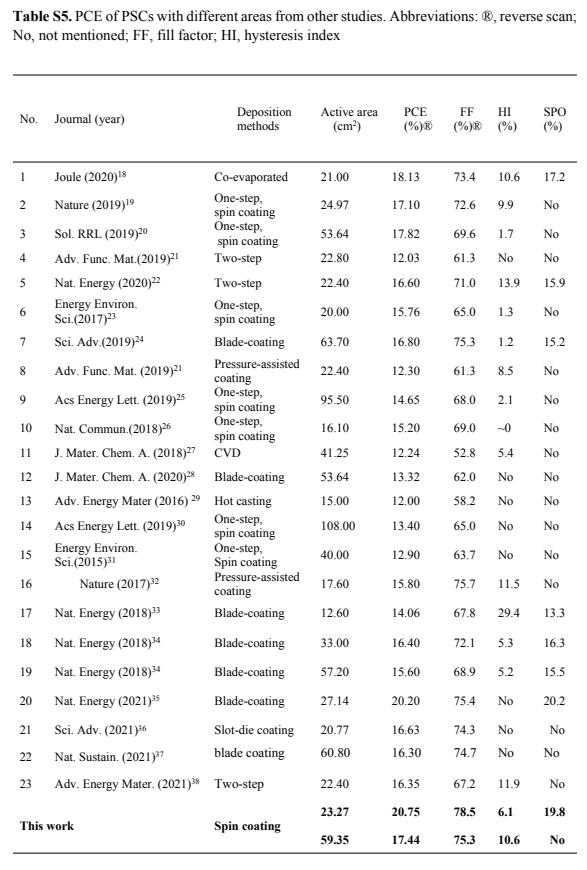

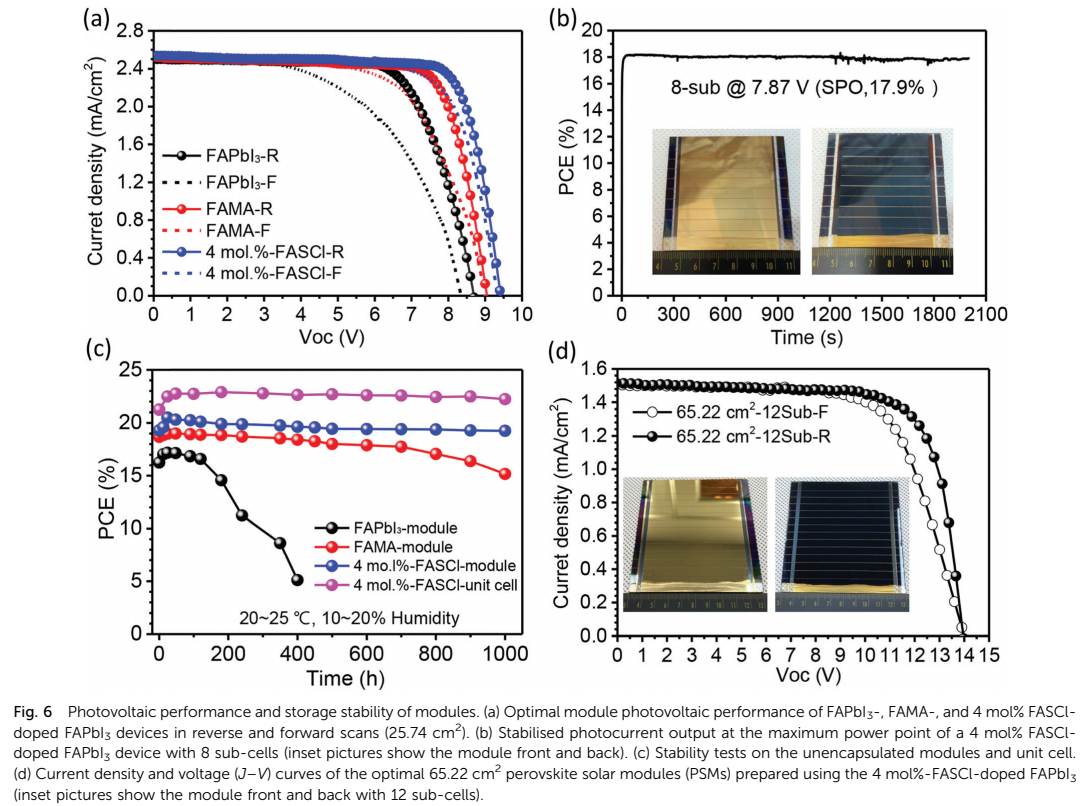

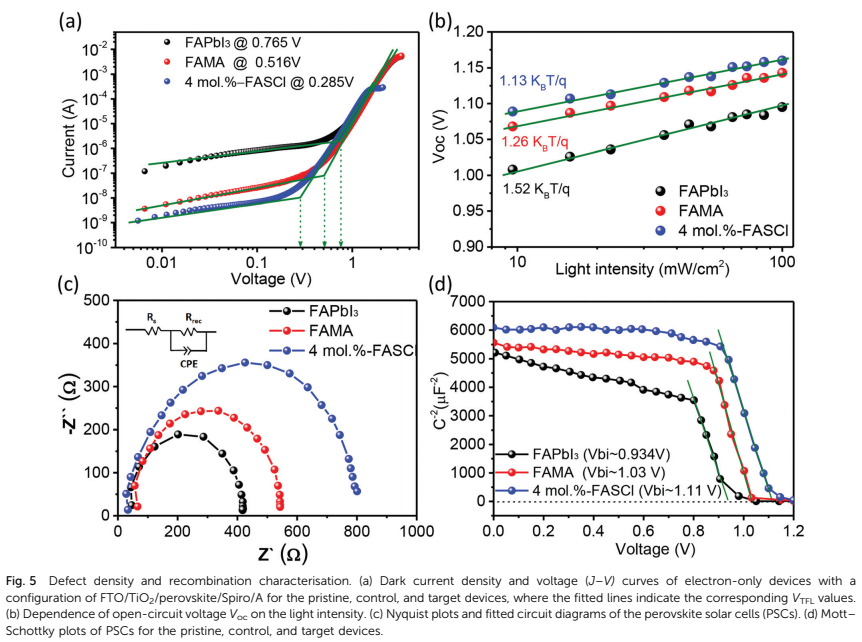

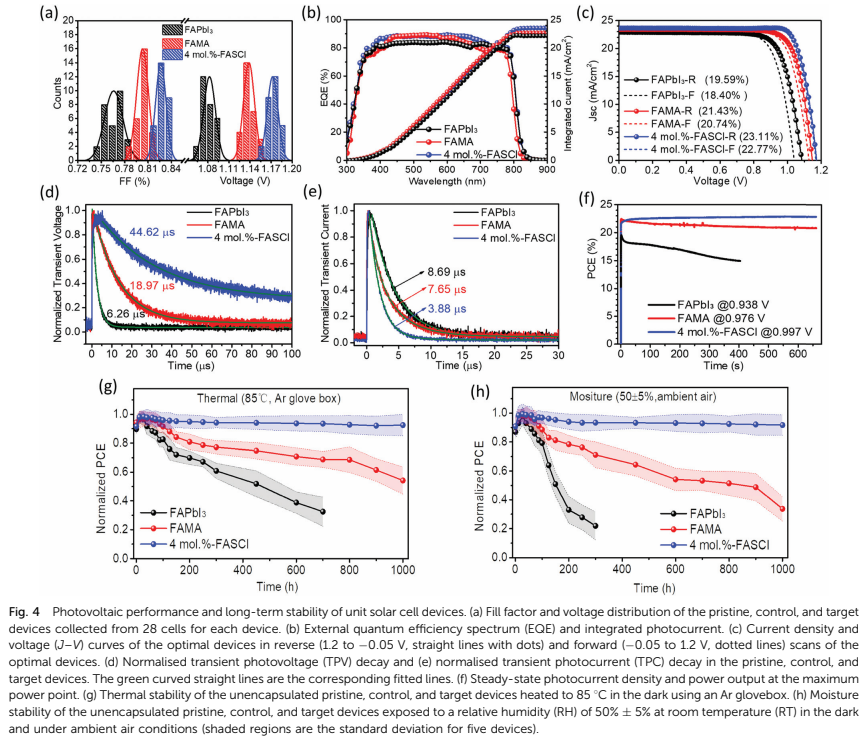

由于甲脒鈣鈦礦 (FAPbI3) 具有高光吸收和長(zhǎng)擴(kuò)散長(zhǎng)度，使其成為高效太陽(yáng)能電池的有力候選者。然而，盡管有這些特性，F(xiàn)APbI3 中的主要固有缺陷（即碘空位）會(huì)誘導(dǎo)強(qiáng)電子定位并在光激發(fā)時(shí)成為深陷阱和復(fù)合中心。因此，載流子壽命顯著降低，優(yōu)越的性能沒(méi)有得到充分利用。因此，內(nèi)在缺陷的處理已成為實(shí)現(xiàn)高效太陽(yáng)能電池的關(guān)鍵問(wèn)題。鑒于此，2021年7月30日韓國(guó)成均館大學(xué)Tae Kyu Ahn團(tuán)隊(duì)及其合作團(tuán)隊(duì)于EES刊發(fā)甲脒二硫化物氧化劑清除局部電子制備高效率鈣鈦礦太陽(yáng)能電池組件的研究成果。使用甲脒二硫化物鹽酸鹽 (FASCl)，因?yàn)?nbsp;FAS²⁺離子是強(qiáng)氧化劑或電子清除劑。FAS²⁺離子替代FA⁺離子使碘空位失去強(qiáng)定域電子并去除深陷阱。FASCl 的摻入誘導(dǎo)中間相與鈣鈦礦前驅(qū)體的形成，這可以有效地穩(wěn)定黑色 α 相 FAPbI3 并延緩結(jié)晶速率，從而形成具有高結(jié)晶度和大晶粒尺寸的致密全覆蓋鈣鈦礦層。因此，最佳小面積器件 (0.14 cm²) 獲得 23.11% 的功率轉(zhuǎn)換效率 (PCE)、22.83% 的穩(wěn)定功率輸出 (SPO)、0.343 V 的低開(kāi)壓損失和83.4%的填充因子。在沒(méi)有封裝的情況下，該器件在 85°C（熱）或 50% 相對(duì)濕度大氣測(cè)試下分別加熱 1000 小時(shí)后，仍保持其初始效率的 92.5% 和 ~91.7%。此外，鈣鈦礦太陽(yáng)能電池組件 (PSM) 的 PCE 值分別為 20.75%(23.27cm² )和17.44%(59.33 cm²) 。
