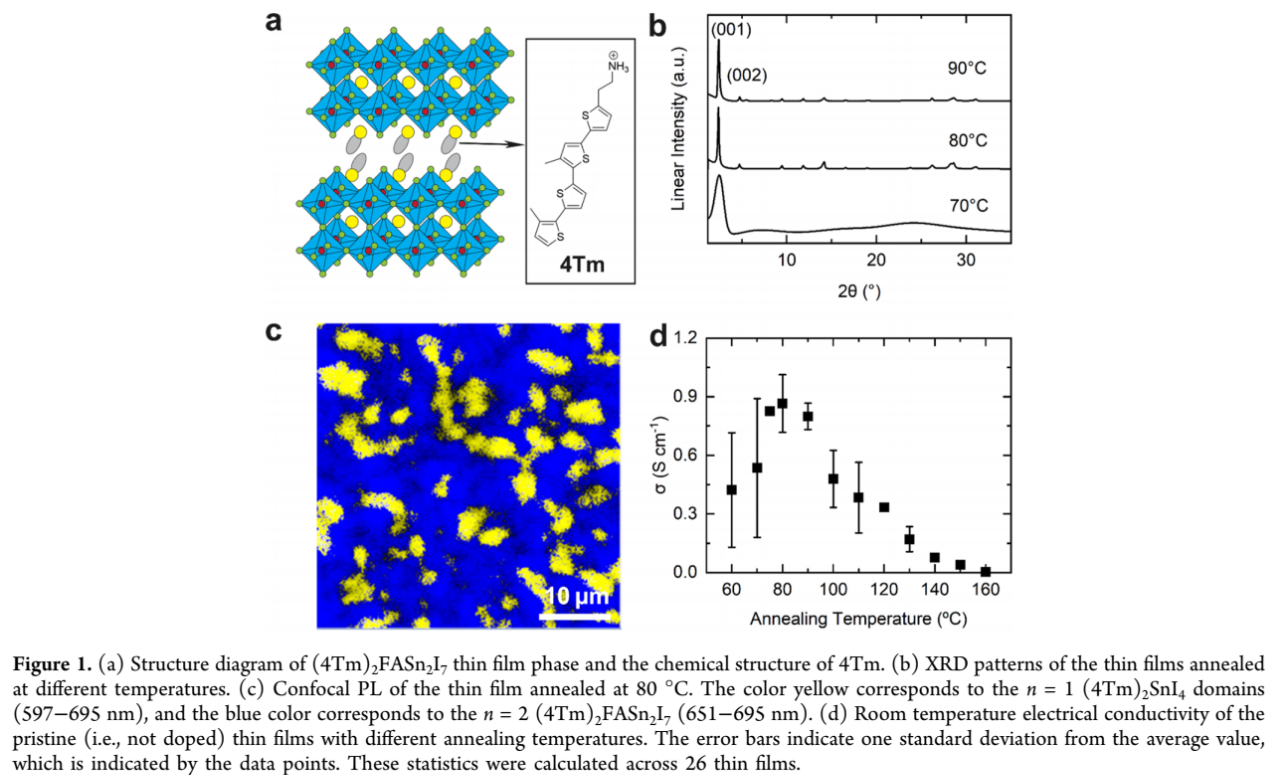

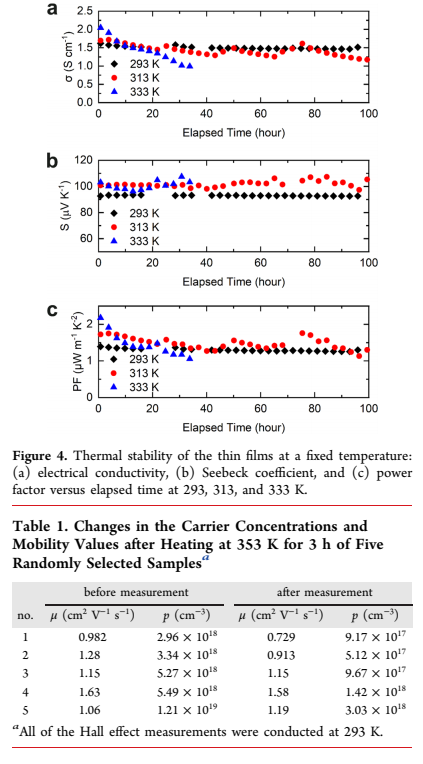

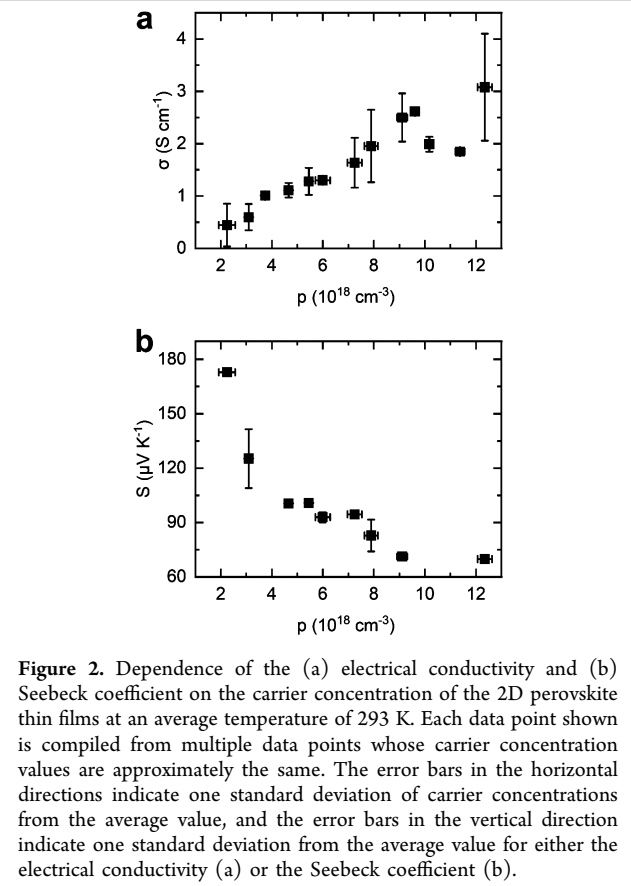

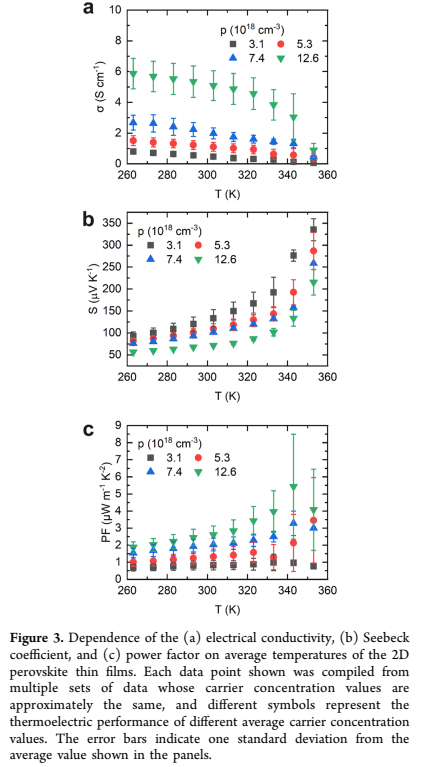

錫基鈣鈦礦因其高導(dǎo)電性以及與軟晶格相關(guān)的低導(dǎo)熱性而有望用于熱電 (TE) 器件應(yīng)用。然而，傳統(tǒng)的三維錫基鈣鈦礦在典型的熱電器件工作條件下不穩(wěn)定。 鑒于此，2021年9月1日普渡大學(xué)竇樂添團(tuán)隊(duì)于Nano Letters刊發(fā)具有共軛配體的無鉛二維鈣鈦礦的熱電性能的研究成果。在這里，報(bào)告了一種穩(wěn)定的二維錫基鈣鈦礦，通過結(jié)合龐大的共軛配體用于熱電能量轉(zhuǎn)換。展示了在 343 K 時(shí)具有 5.42 ± 3.07（平均）和 7.07（冠軍）μW m^–1 K^–2的大功率因數(shù)的薄膜，電導(dǎo)率為 5.07 S cm^–1，塞貝克系數(shù)為 118.1 μV K^–1. 重要的是，這些薄膜在 313 K 下表現(xiàn)出優(yōu)異的運(yùn)行穩(wěn)定性（即超過 100 小時(shí)）。這項(xiàng)工作表明，新型混合二維鈣鈦礦是熱電能量轉(zhuǎn)換應(yīng)用的有前途的平臺(tái)。
