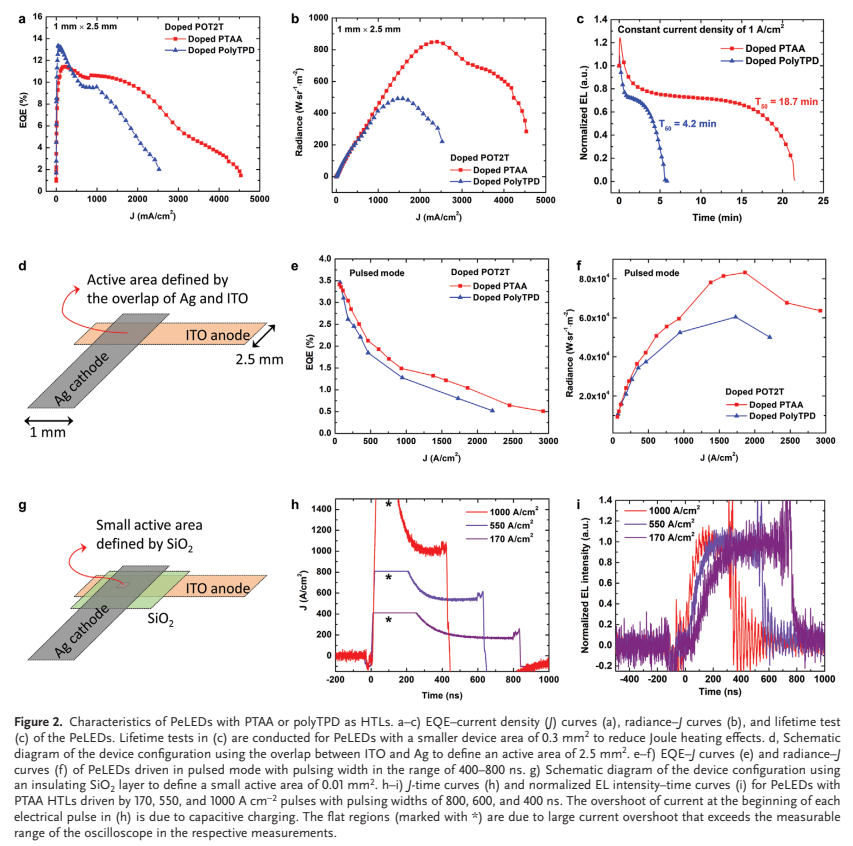

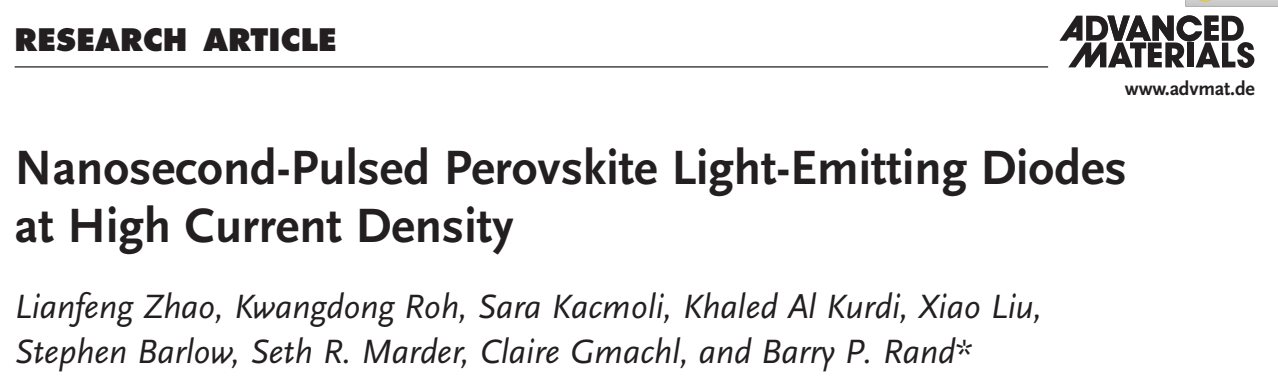

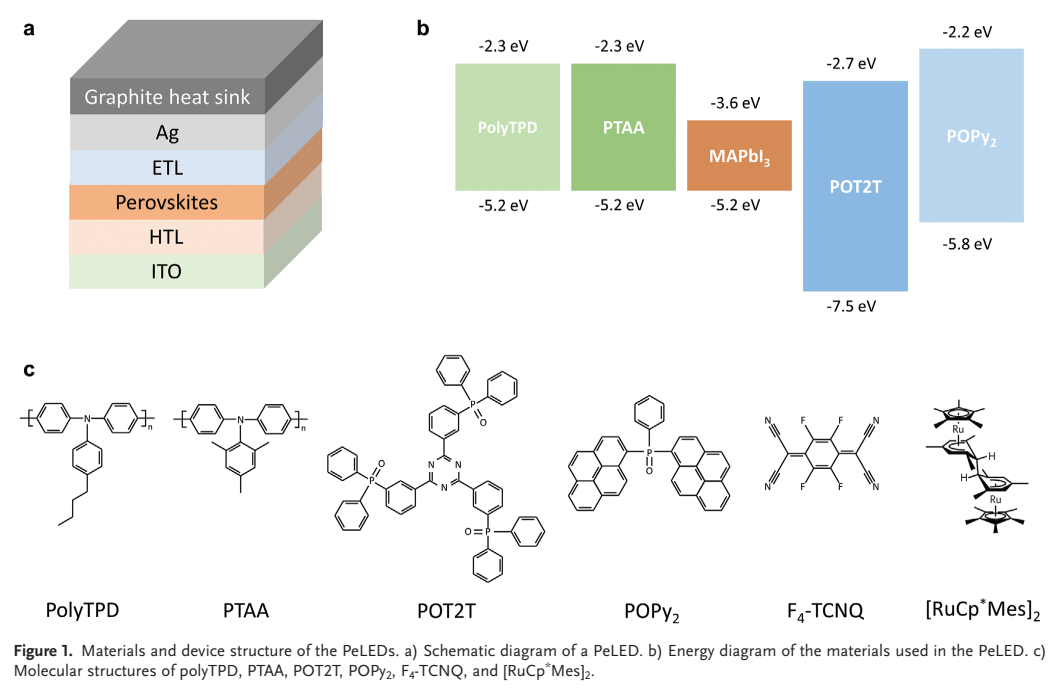

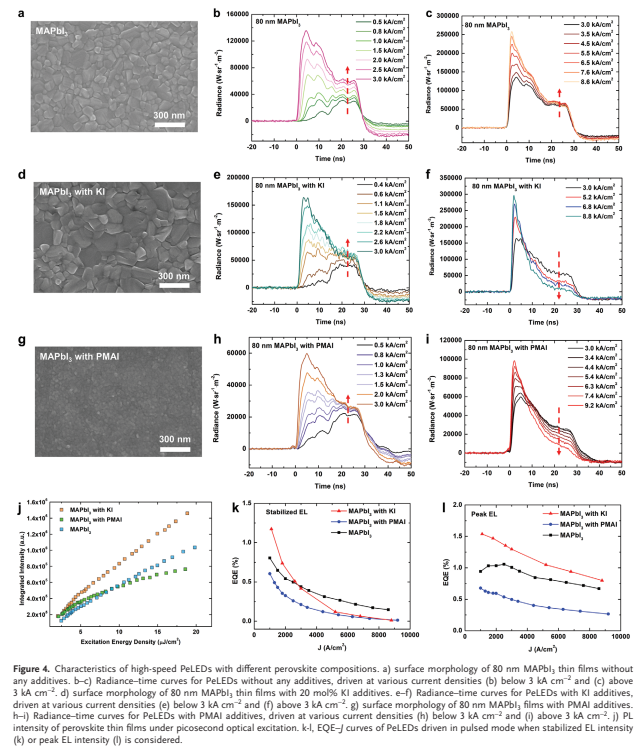

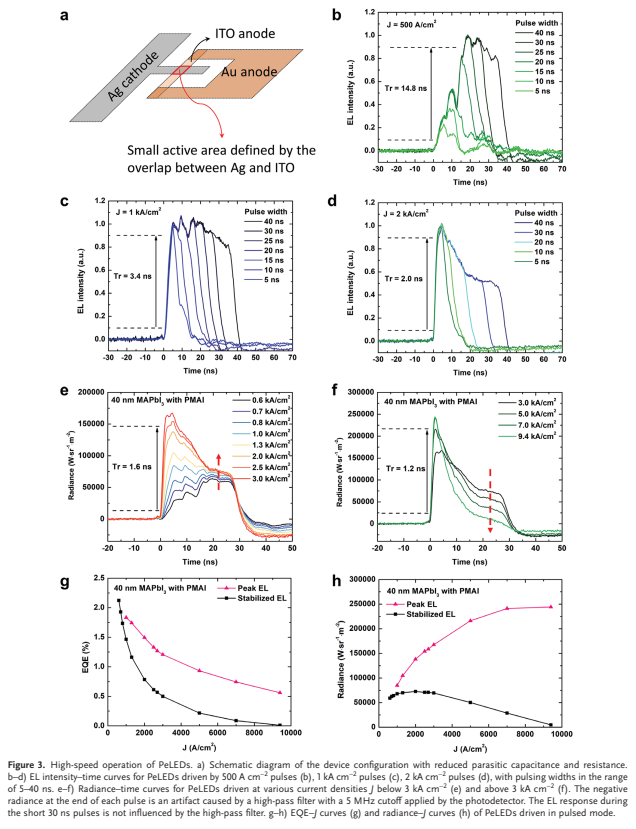

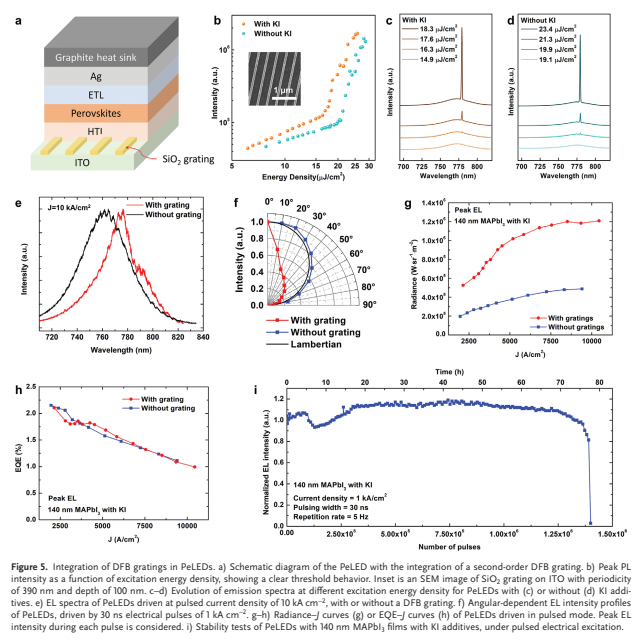

雖然鈣鈦礦LED具有新一代顯示和照明技術(shù)的潛力，但其緩慢的運(yùn)行速度和響應(yīng)時(shí)間限制了其應(yīng)用范圍。鑒于此，2021年9月3日美國(guó)普林斯頓大學(xué)Barry P. Rand團(tuán)隊(duì)于AM刊發(fā)高電流密度納秒脈沖鈣鈦礦LED的研究成果。據(jù)報(bào)道，由上升時(shí)間為 1.2 ns 的納秒電脈沖驅(qū)動(dòng)的高速鈣鈦礦LED 在 8.3 kA cm^-2時(shí)的最大輻射約為 480 kW sr^-1m^-2，外量子效率（EQE）為通過(guò)改進(jìn)的器件配置設(shè)計(jì)和材料，在大約 10 kA cm^-2時(shí)為 1%。通過(guò)鈣鈦礦LED 的快速操作，時(shí)間響應(yīng)提供了電激發(fā)下瞬態(tài)電荷載流子動(dòng)力學(xué)的途徑，揭示了幾種新的電致發(fā)光猝滅途徑。最后，探索了集成分布式反饋 (DFB) 光柵，這有助于更多定向光發(fā)射，最大輻射率約為 1200kW sr^-1m^-2at 8.5 kA cm^-2，前向輻射輸出增強(qiáng)了兩倍以上。
