高效 PSC 已通過以下方式實現(xiàn)：鈣鈦礦的成分工程，獲得無缺陷的高質(zhì)量鈣鈦礦薄膜的涂層工藝，以及異質(zhì)結(jié)器件的界面改性。在完整器件中，光生電荷在傳輸和復(fù)合方面強(qiáng)烈依賴于界面。因此，界面工程對于改善電荷傳輸和減少導(dǎo)致非輻射復(fù)合的界面缺陷非常重要。

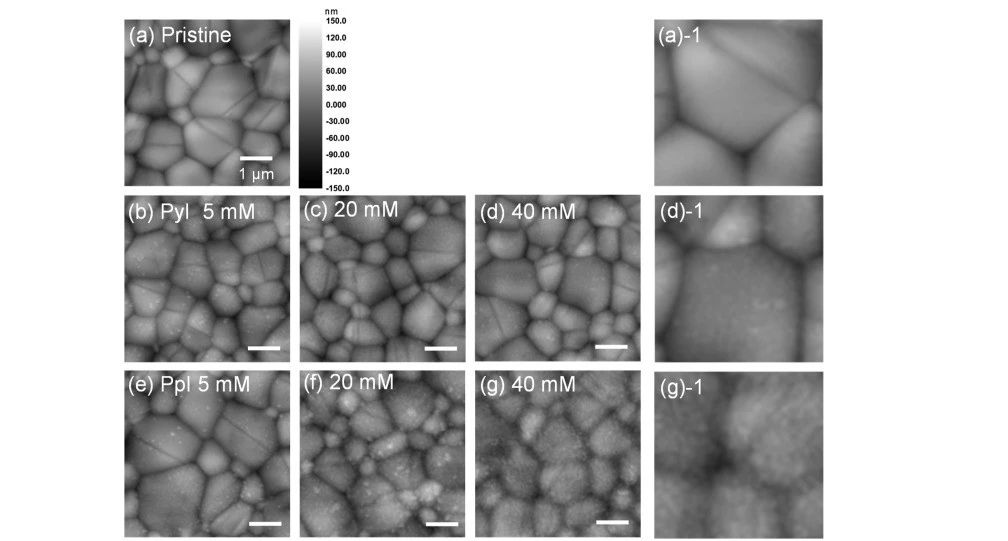

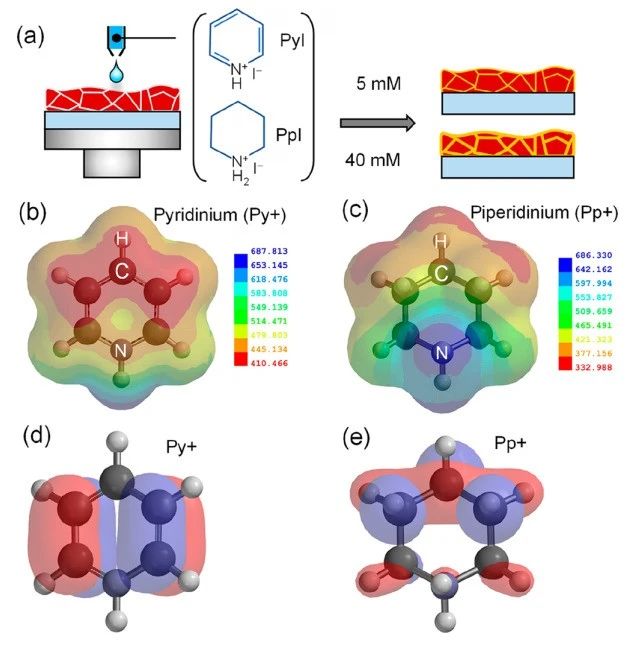

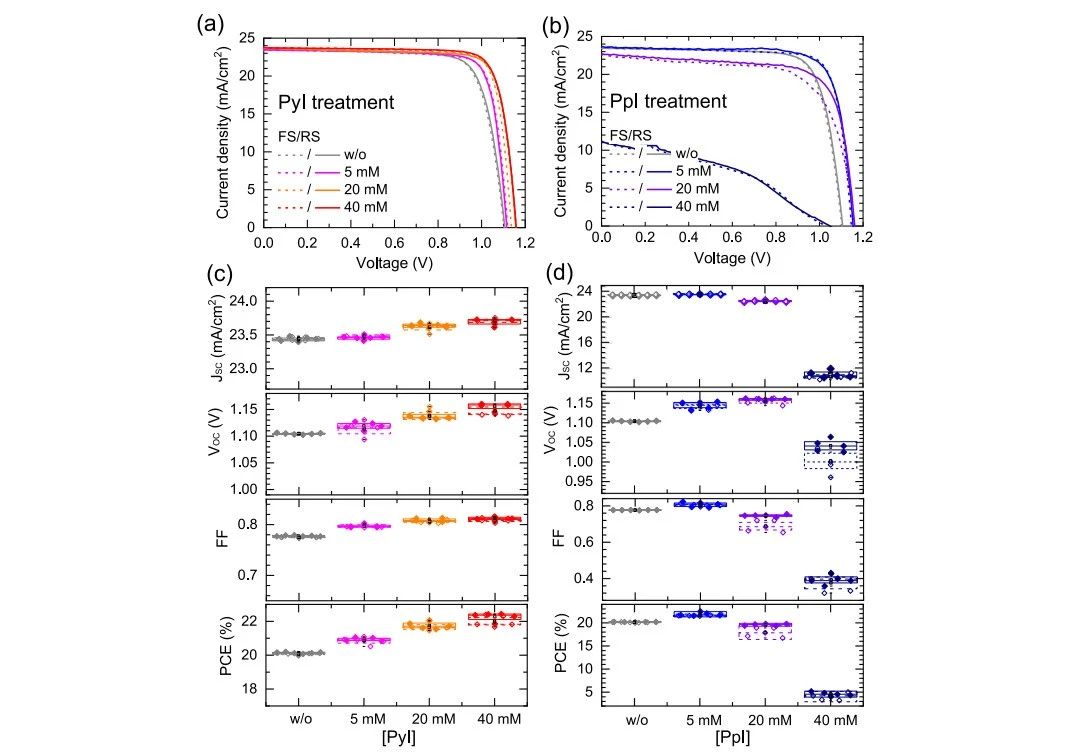

韓國成均館大學(xué)Nam-Gyu Park等人報道了使用具有離域 π 電子的碘化吡啶 (PyI) 和沒有 π 鍵的碘化哌啶 (PpI) 的后處理材料的化學(xué)鍵合性質(zhì)對鈣鈦礦太陽能電池光伏性能的影響。隨著PyI濃度從0增加到40 mM，觀察到功率轉(zhuǎn)換效率 (PCE) 從 20.13% 到 22.26% 逐漸增加，而 PCE 在 5 mM 的 PpI 濃度相對較低時進(jìn)行了優(yōu)化。

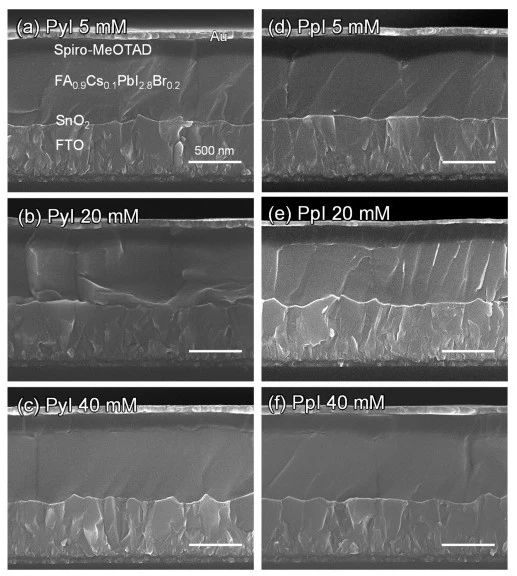

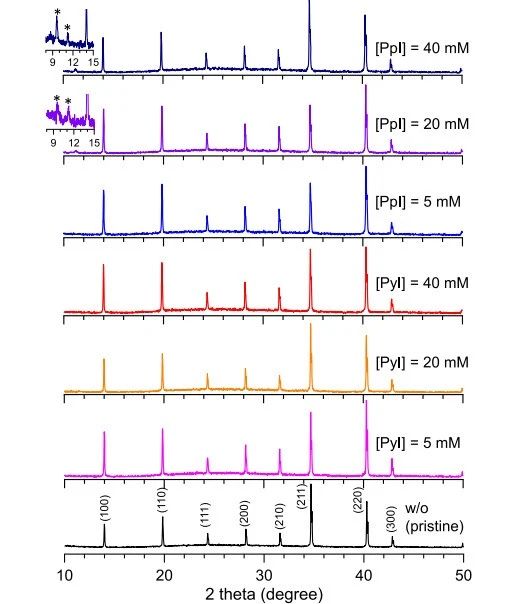

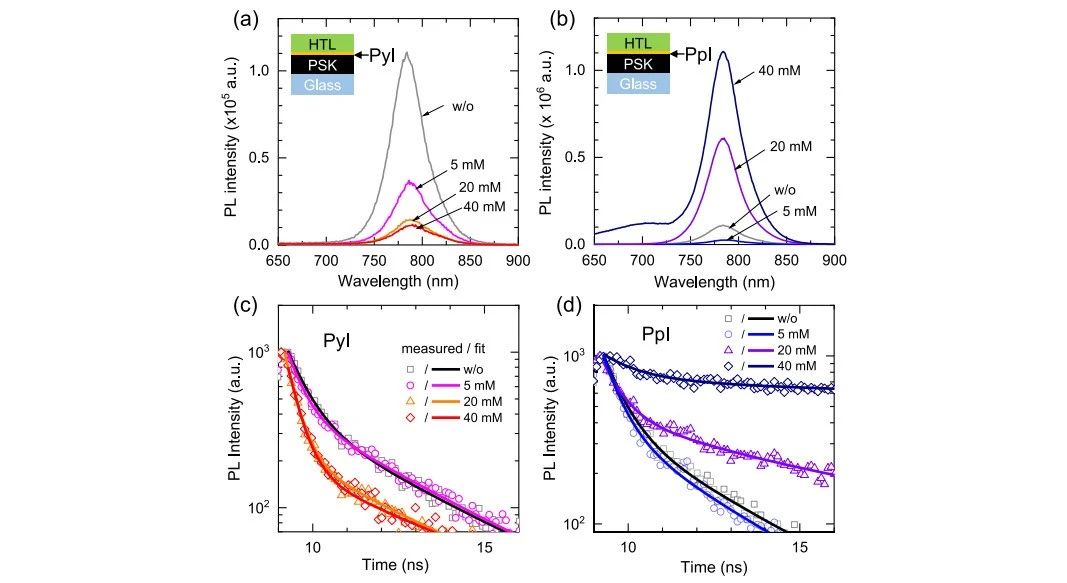

研究發(fā)現(xiàn)，通過 PyI 處理在鈣鈦礦/HTL界面處形成 PyI層，即使在增加層間厚度的情況下，這也有利于空穴提取。另一方面，由 PpI 處理形成的絕緣 1-D PpPbI3 會阻止電荷分離，這在高濃度下很明顯。

我們對后處理材料的綜合比較工作傳達(dá)了一個信息，即每種材料需要不同的厚度才能實現(xiàn)合適的光伏參數(shù)。
