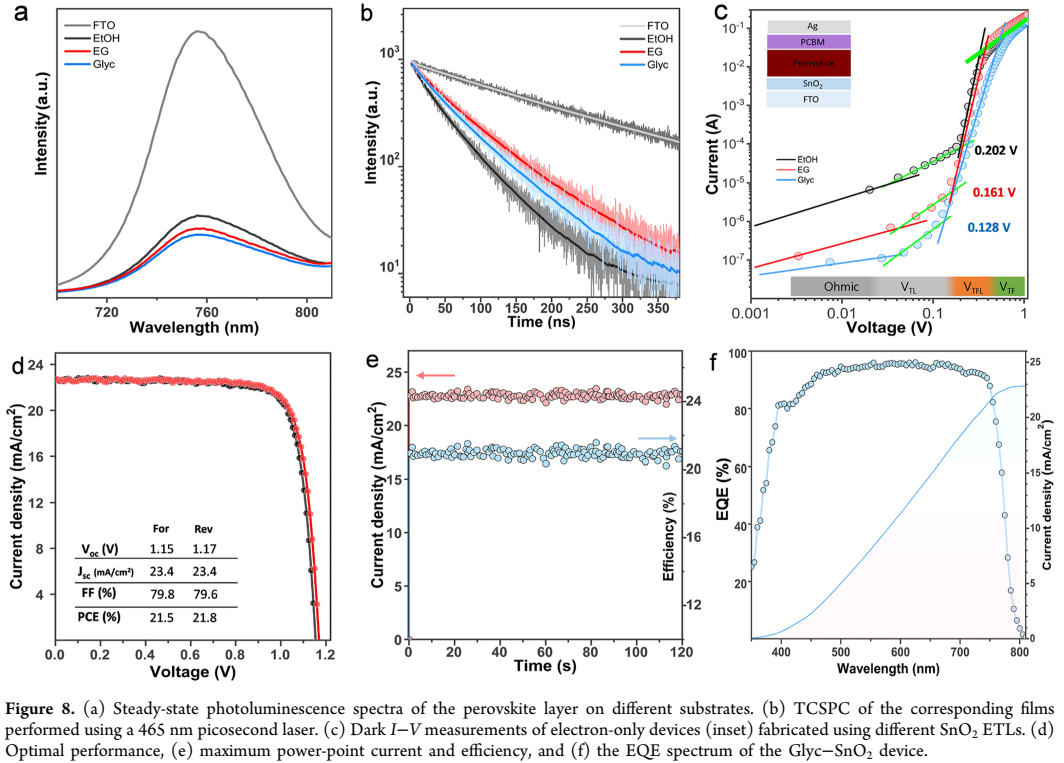

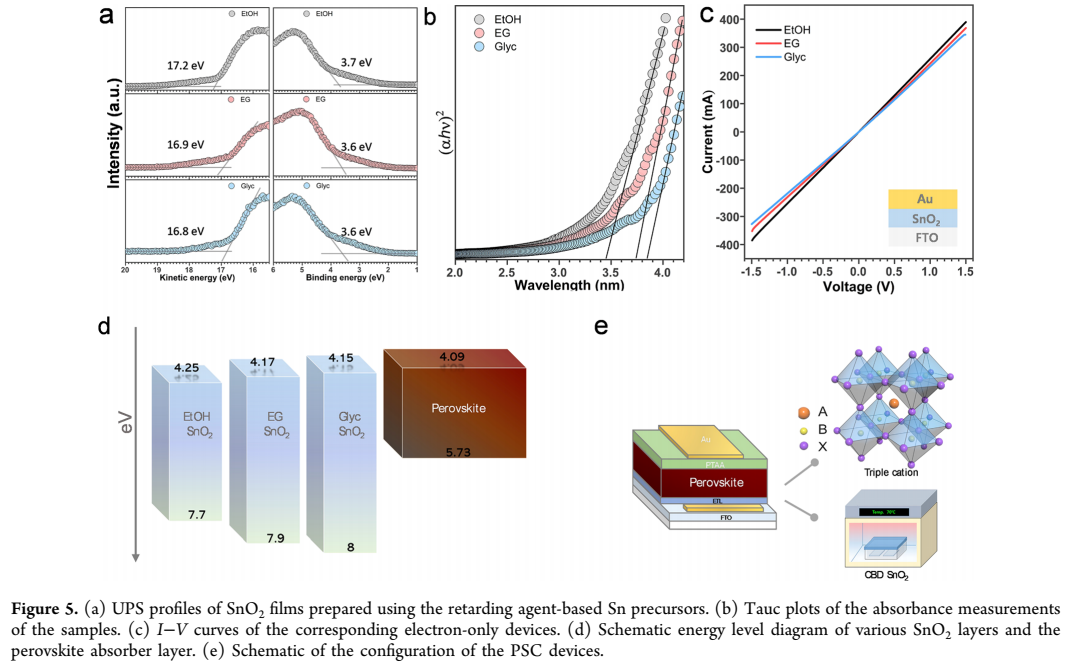

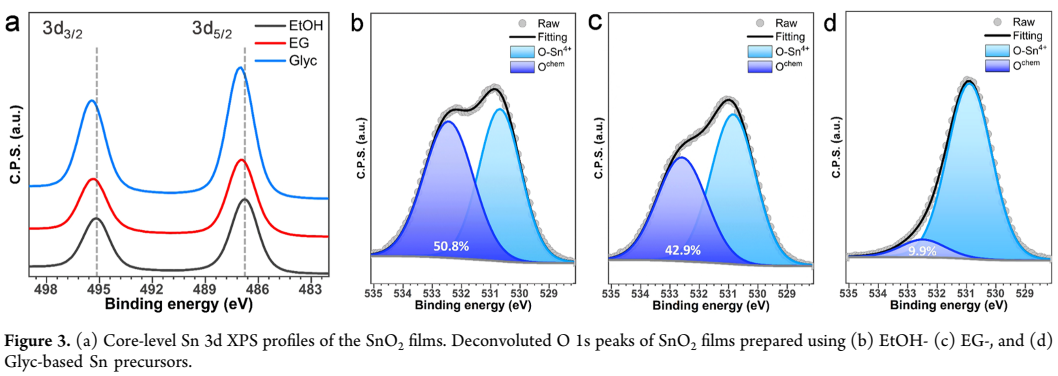

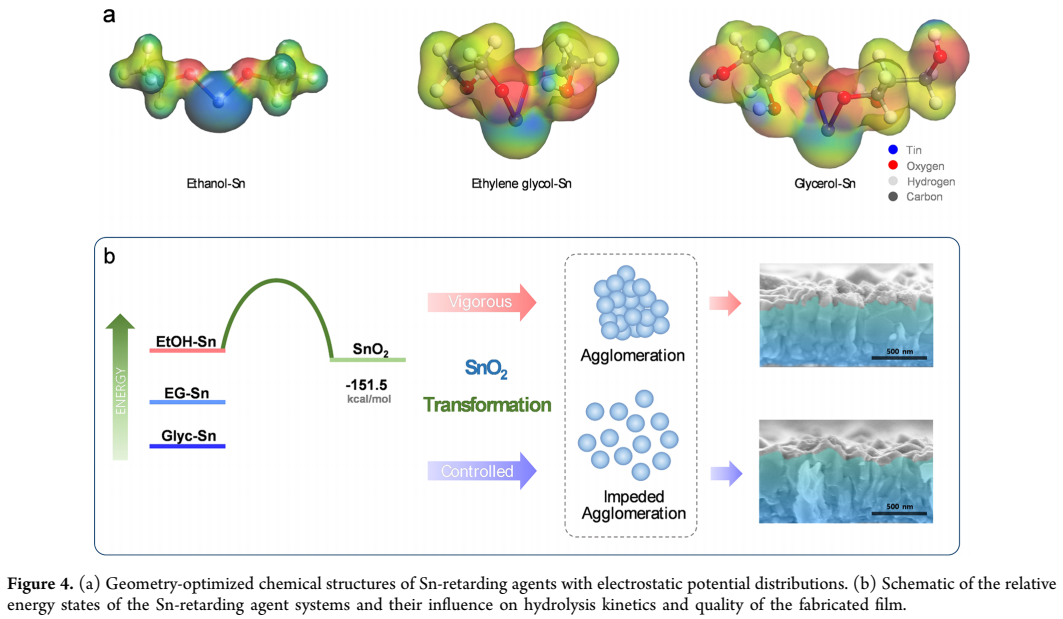

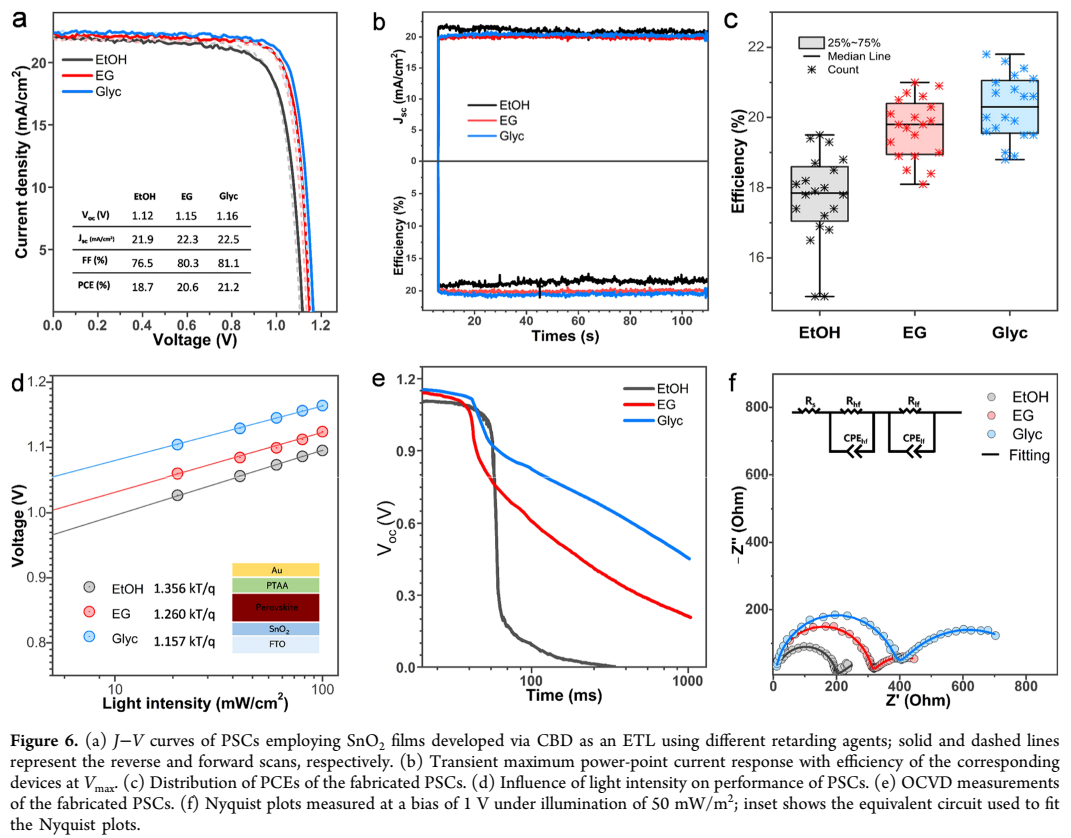

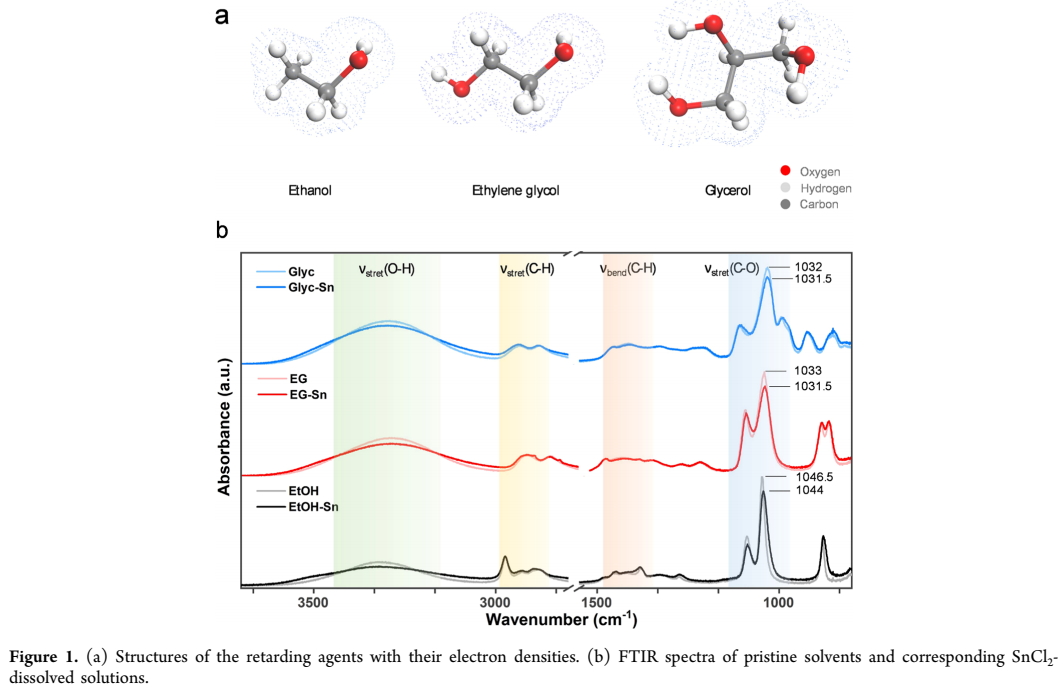

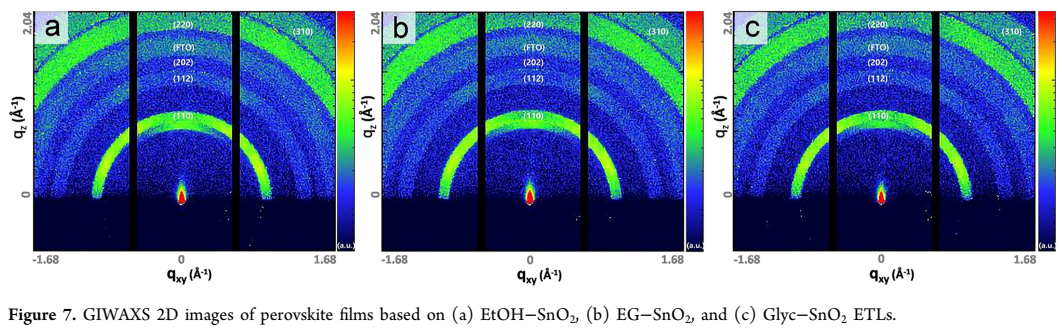

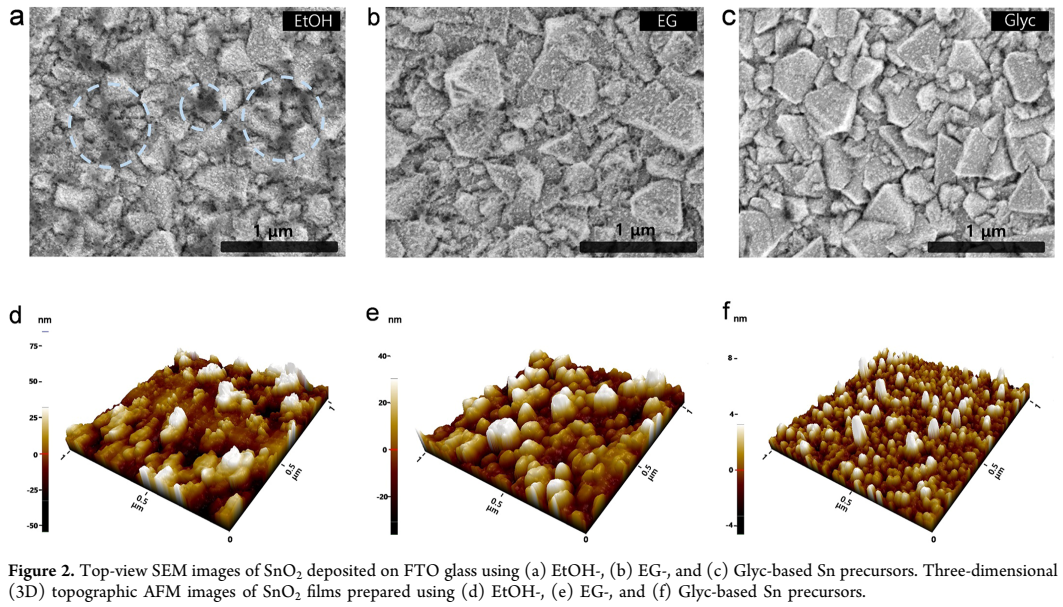

n型SnO2的高電子遷移率、寬帶隙和化學(xué)穩(wěn)定性使其成為鈣鈦礦太陽能電池的理想電子傳輸層。然而，在成膜過程中SnO2的聚集導(dǎo)致較差的形態(tài)和低重復(fù)性。盡管SnO2在鈣鈦礦太陽能電池中的應(yīng)用取得了重要進(jìn)展，但仍缺乏對(duì)聚集的材料控制的透徹理解。鑒于此，2021年9月7日韓國高麗大學(xué)Yohan Ko&Yongseok Jun團(tuán)隊(duì)于CM刊發(fā)化學(xué)浴沉積氧化錫制備低開壓損失的高效鈣鈦礦太陽能電池的研究成果。聚集調(diào)節(jié)的SnO2薄膜通過化學(xué)浴沉積直接沉積在FTO玻璃表面上，使用具有多官能OH基團(tuán)的阻滯劑。密度泛函理論計(jì)算證實(shí)阻滯劑增加了Sn前體的穩(wěn)定結(jié)合能。對(duì)SnO2薄膜的形態(tài)和形貌的研究表明，操縱相互作用分子的物理化學(xué)性質(zhì)可以調(diào)節(jié)SnO2顆粒的聚集。發(fā)現(xiàn)制造的SnO2薄膜的化學(xué)狀態(tài)和能帶特性取決于Sn前體中使用的阻滯劑。使用甘油制備的聚集調(diào)節(jié)SnO2層表現(xiàn)出最佳形態(tài)、少量氧空位和高功函數(shù)能級(jí)。使用甘油-SnO2薄膜作為 ETL 制造的器件實(shí)現(xiàn)了 21.8% 的高效率、可忽略的滯后和低的開壓損失。
