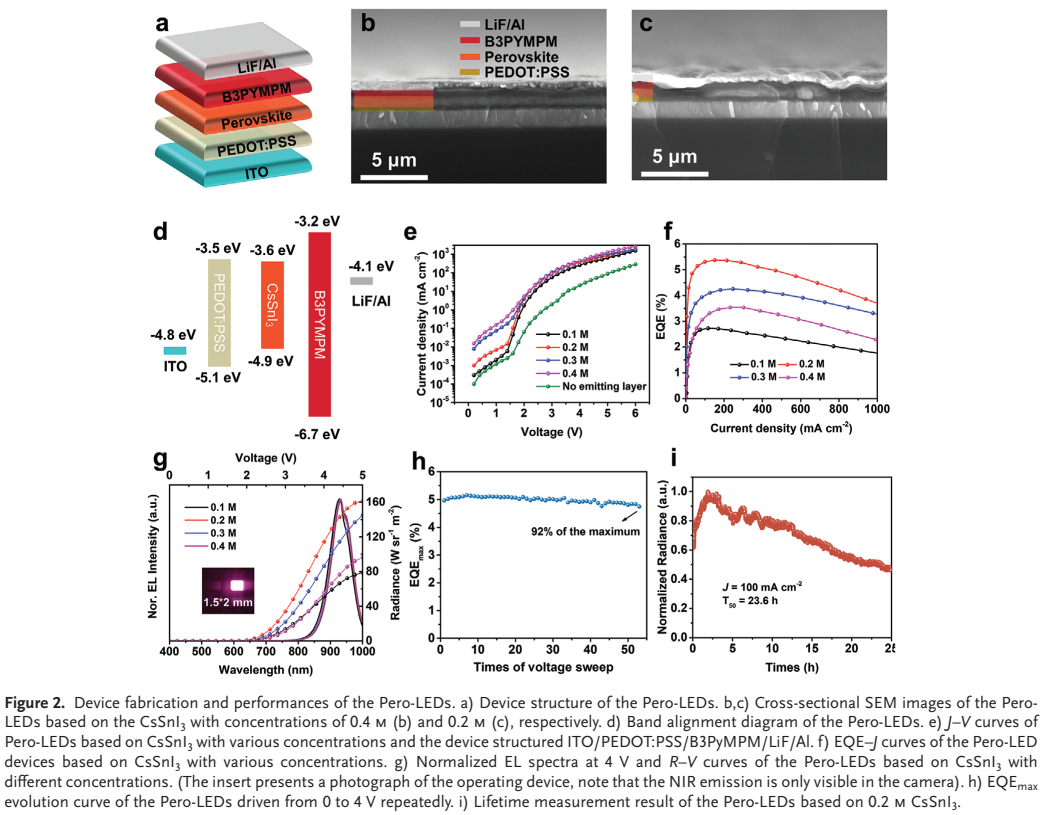

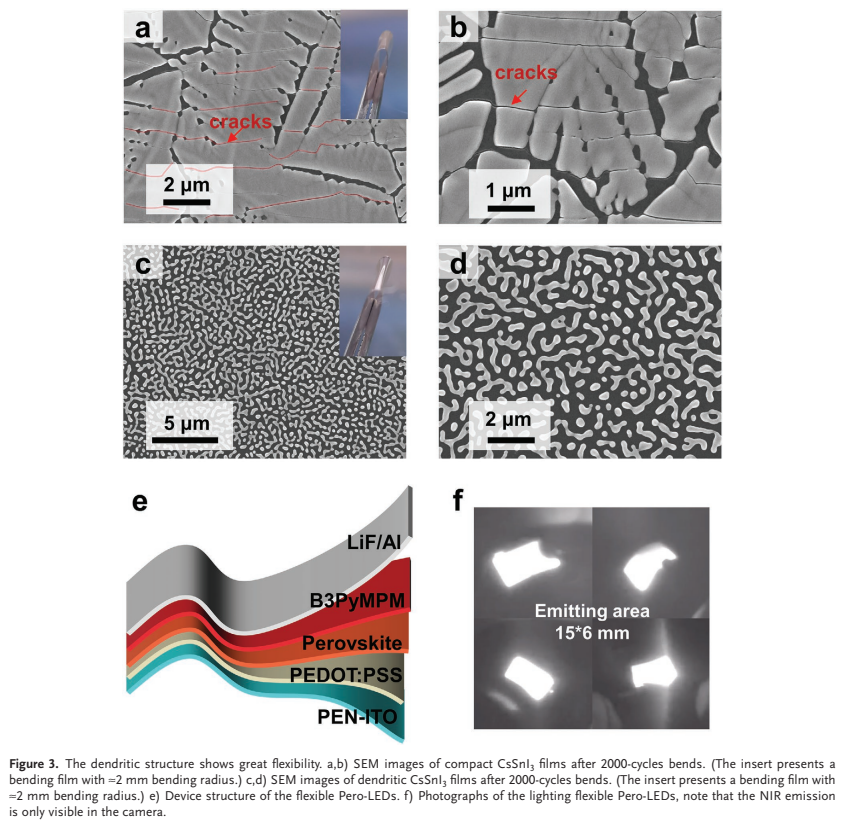

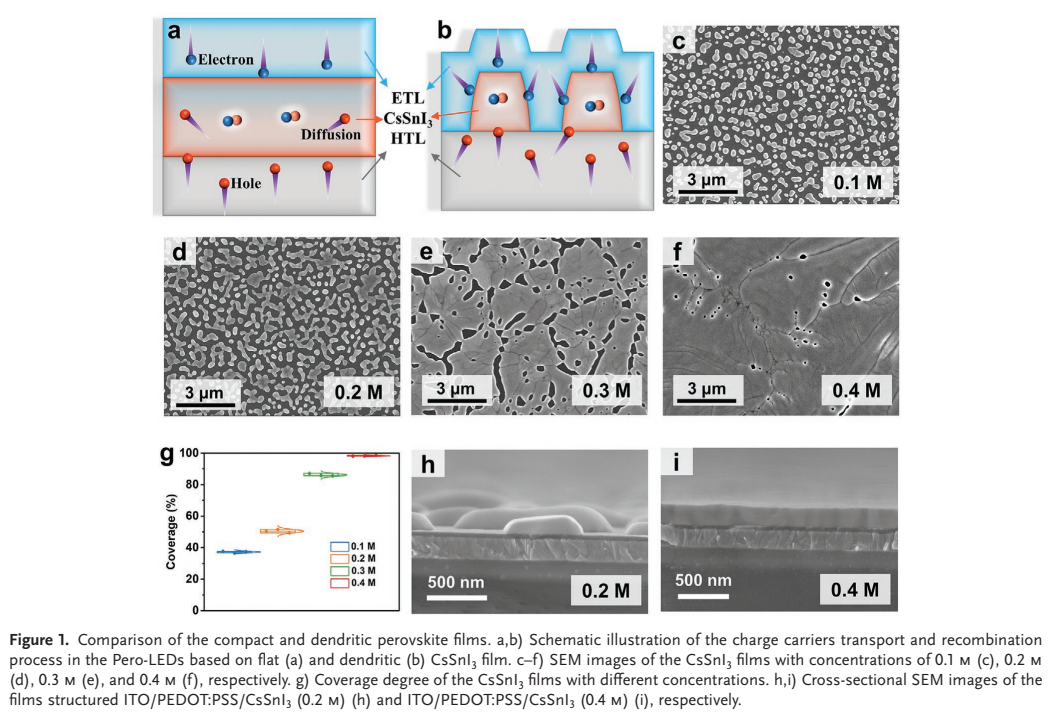

非鉛全無機鈣鈦礦CsSnI3正在成為近紅外鈣鈦礦LED的最有希望的候選者之一，其實際應(yīng)用包括面部識別、生物醫(yī)學(xué)儀器、夜視相機和光保真度等。然而，在基于CsSnI3的鈣鈦礦LED 中，空穴注入明顯高于電子，導(dǎo)致電荷注入不平衡、激子耗散和器件性能不佳。鑒于此，2021年9月16日華僑大學(xué)魏展畫團(tuán)隊于AM刊發(fā)CsSnI3枝晶用于高效柔性近紅外鈣鈦礦LED的研究成果。在此，提出通過調(diào)整鈣鈦礦和電荷傳輸體的界面面積來管理電荷注入和復(fù)合行為。在空穴傳輸層上制備了樹枝狀CsSnI3結(jié)構(gòu)，僅與空穴傳輸層底部接觸，并將所有其他可用的晶體表面暴露給電子傳輸層。換句話說，鈣鈦礦/電子傳輸材料的界面面積明顯高于鈣鈦礦/空穴傳輸材料。此外，鈣鈦礦/電子傳輸材料的嵌入界面可以在空間上限制空穴和電子，增加輻射復(fù)合。通過利用樹枝狀結(jié)構(gòu)，實現(xiàn)了高效的無鉛近紅外鈣鈦礦LED，外量子效率 (EQE) 達(dá)到了創(chuàng)紀(jì)錄的 5.4%。更重要的是，樹枝狀結(jié)構(gòu)在柔性器件中顯示出極大的優(yōu)勢，彎曲 2000 次后幾乎沒有形態(tài)變化，制備的鈣鈦礦LED 在彎曲 50 次后可以保持初始 EQE 的 93.4%。
