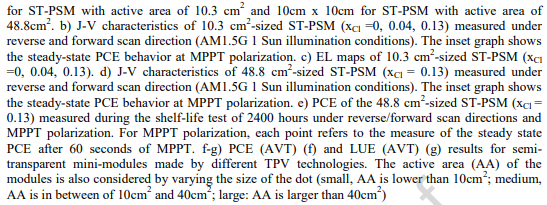

全球?qū)ㄖ晒夥?BIPV)的興趣正在增長。半透明鈣鈦礦太陽能電池(ST-PSC)在這些技術(shù)的發(fā)展中發(fā)揮了關(guān)鍵作用，這要?dú)w功于它們在平均可見光透射率(AVT)和顏色中性方面的巨大潛力。鑒于此，2022年7月3日羅馬第二大學(xué)Aldo Di Carlo團(tuán)隊(duì)于Nano Energy刊發(fā)用于半透明太陽能電池的寬帶隙鈣鈦礦吸收劑：從理論設(shè)計(jì)到模組的研究成果。證明了 MAPb(Br1-xClx)3寬帶隙鈣鈦礦薄膜可以制造高效和半透明的太陽能電池和模組。為此，通過考慮組成層之間每個(gè)界面處的透射/反射光、鈣鈦礦吸收體的成分和厚度以及透明頂部接觸的影響，采用電光模擬來優(yōu)化器件堆疊。通過結(jié)合理論和實(shí)驗(yàn)結(jié)果，研究表明最佳鈣鈦礦組成對應(yīng)于x=0.13 的氯化物摩爾比，從而獲得了6.3%的冠軍器件效率、69.4%的平均可見光透射率和4.37%的光利用率。此外，半透明鈣鈦礦微型組件的穩(wěn)定效率為 5.45%，AVT為59.4%，孔徑面積為53.6 cm^2，為半透明模組定義了新的技術(shù)水平。因此，展示了用于開發(fā)光伏窗的高效且高度半透明的鈣鈦礦太陽能模組，為它們未來在建筑組件中的集成鋪平了道路。
