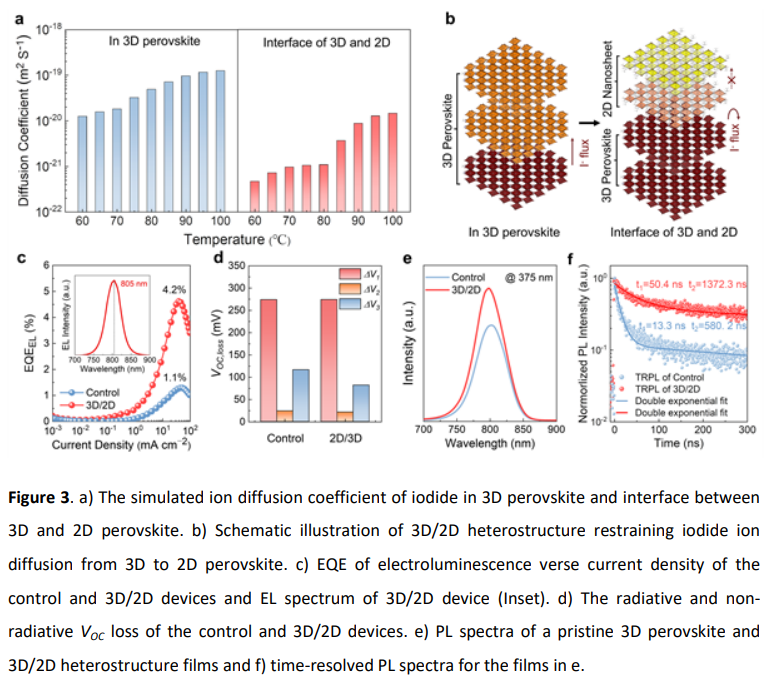

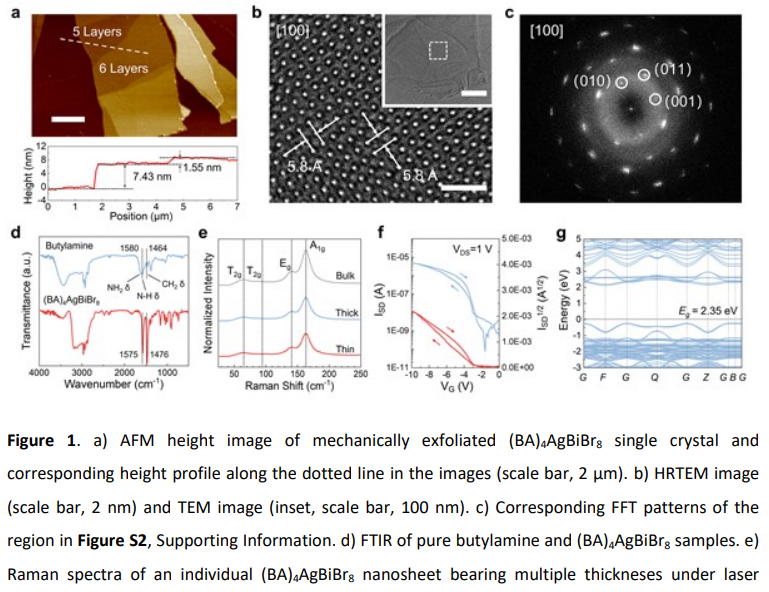

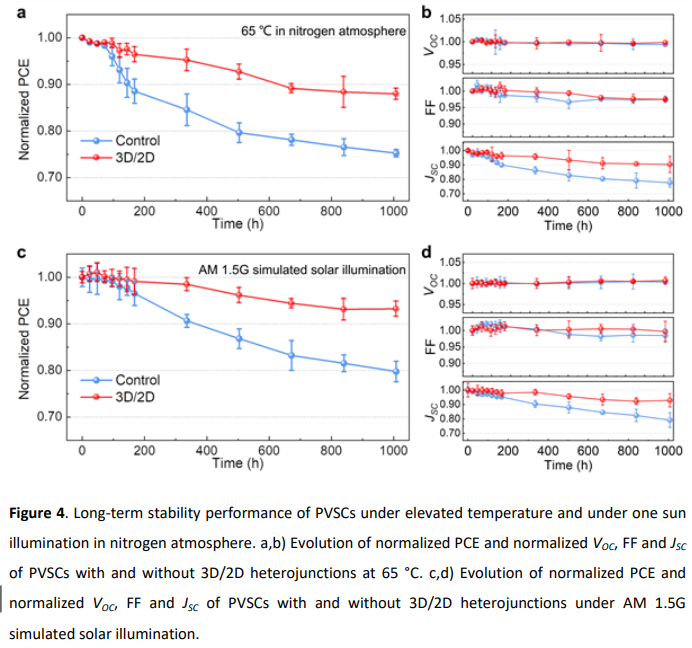

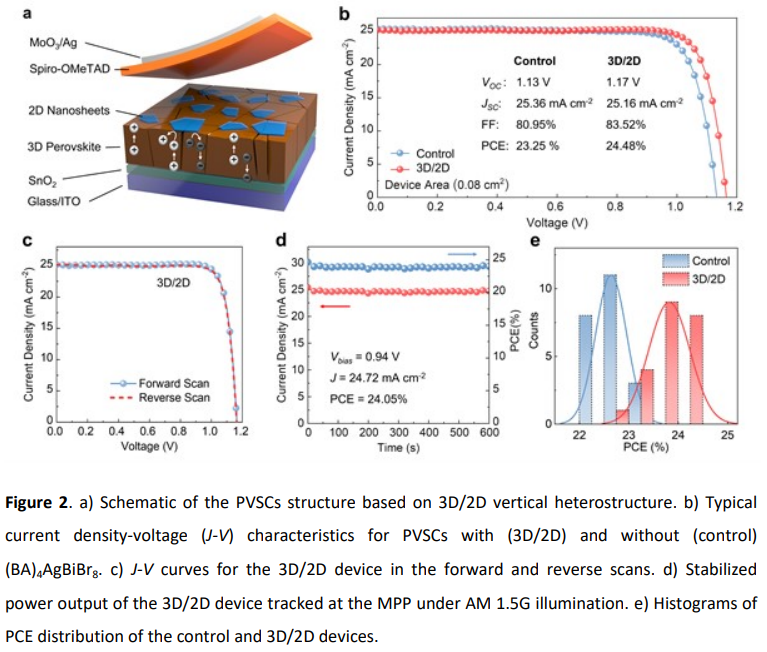

鈣鈦礦太陽能電池由于其高可加工性和優(yōu)異的光伏特性而引起了極大的關(guān)注。然而，它們的進一步發(fā)展往往受到界面處嚴重的非輻射復(fù)合的阻礙，這會降低功率轉(zhuǎn)換效率。鑒于此。2022年8月11日香港城市大學朱宗龍團隊及其合作團隊香港城市大學何其遠團隊&廣西科技大學張守峰團隊于AM刊發(fā)通過具有(BA)4AgBiBr8納米片的垂直異質(zhì)結(jié)構(gòu)實現(xiàn)高效穩(wěn)定的3D/2D鈣鈦礦太陽能電池的研究成果，開發(fā)了一種簡便的策略來構(gòu)建3D/2D 垂直異質(zhì)結(jié)構(gòu)，以減少鈣鈦礦太陽能電池中的能量損失。異質(zhì)結(jié)構(gòu)是通過 2D鈣鈦礦((BA)4AgBiBr8)納米片在3D FAPbI3基鈣鈦礦表面上的范德華整合而設(shè)計的。 (BA)4AgBiBr8的大帶隙能夠與基于3D FAPbI3的鈣鈦礦形成I型異質(zhì)結(jié)，作為抑制界面處陷阱輔助復(fù)合的屏障。結(jié)果，通過將開路電壓(VOC)從1.13 V提高到1.17 V，實現(xiàn)了令人滿意的24.48%的效率。此外，二維鈣鈦礦納米片可以有效地減輕碘離子從鈣鈦礦到金屬電極的擴散，因此提高器件穩(wěn)定性。3D/2D結(jié)構(gòu)器件在連續(xù)照明或加熱1000小時后保留了約90%的初始效率，這優(yōu)于基于3D的器件。這項工作提供了一種有效且可控的策略來構(gòu)建3D/2D垂直異質(zhì)結(jié)構(gòu)，同時提高鈣鈦礦太陽能電池的效率和穩(wěn)定性。
