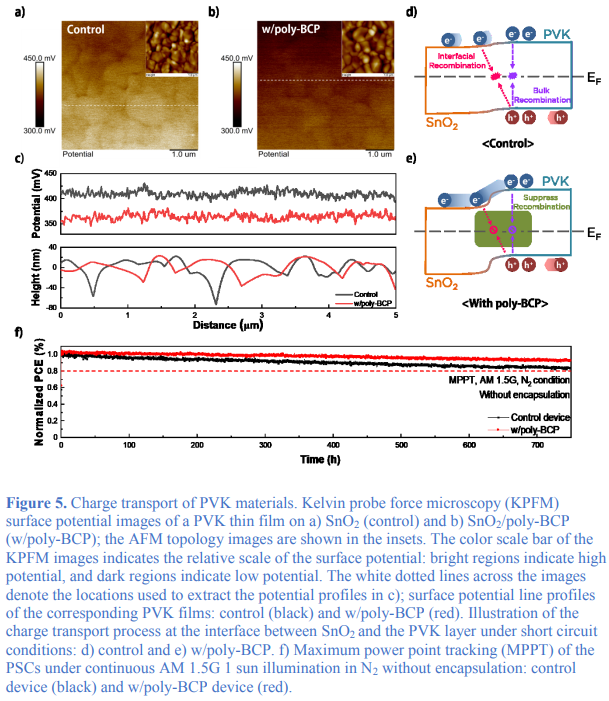

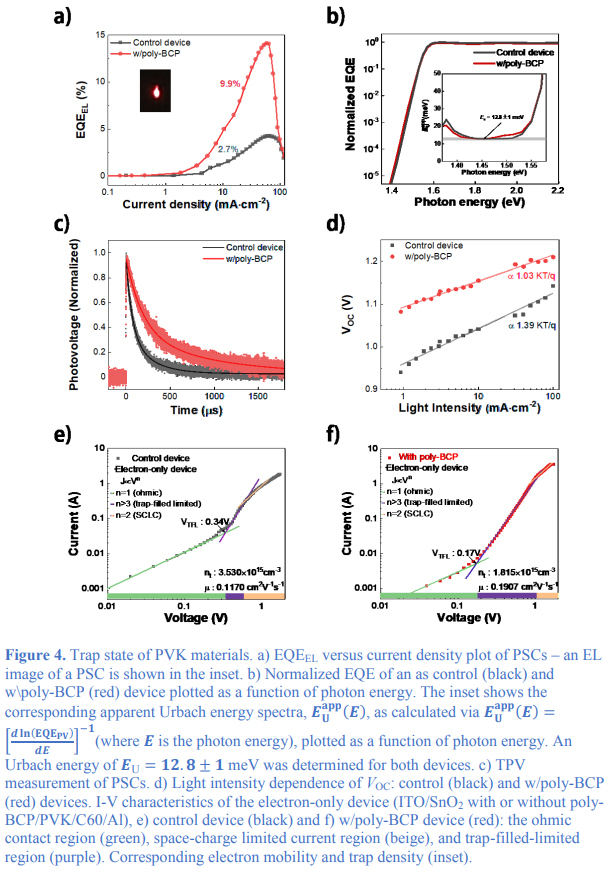

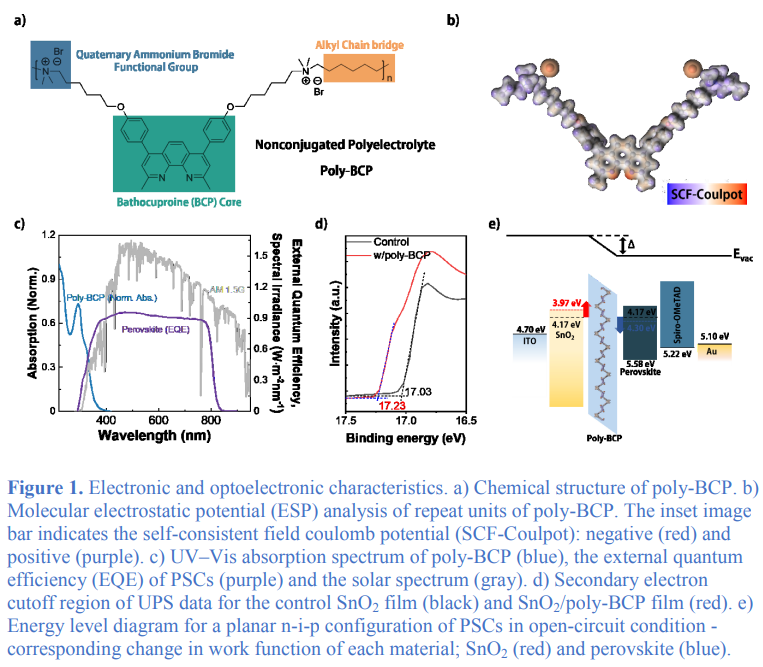

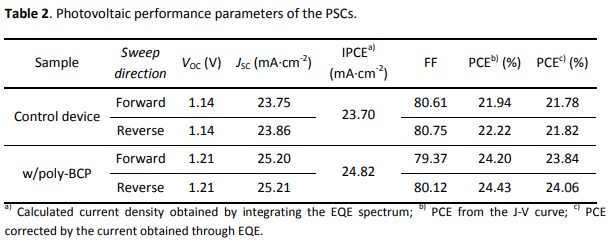

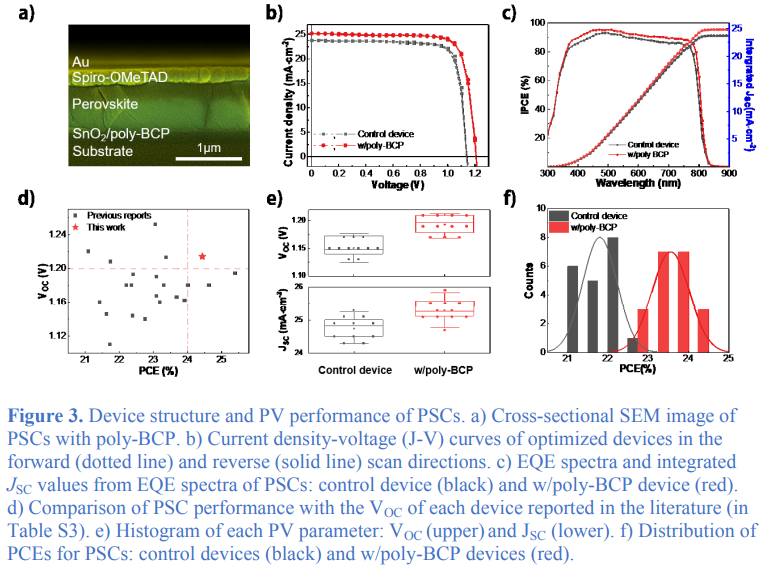

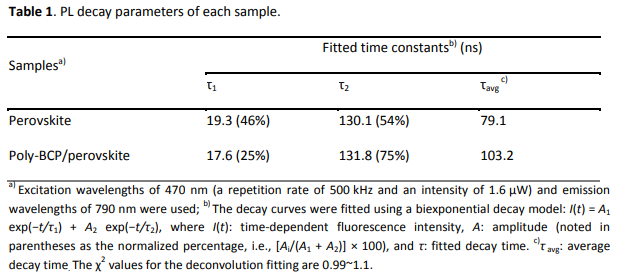

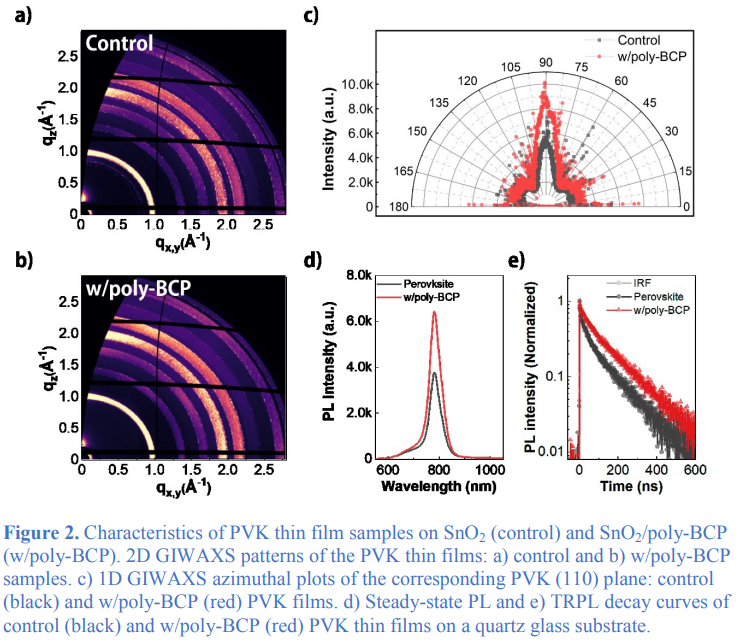

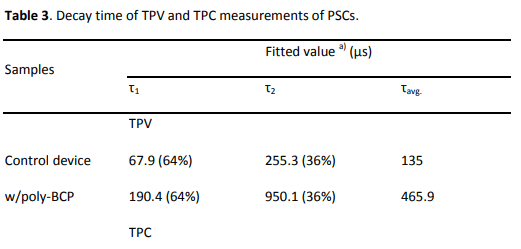

抑制有機金屬鹵化物鈣鈦礦和電荷傳輸層之間界面的非輻射復合對于提高鈣鈦礦太陽能電池的效率和穩(wěn)定性至關重要。鑒于此，2022年8月27日韓國光州科技學院Heejoo Kim&Kwanghee Lee團隊及其合作團隊釜山國立大學Hongsuk Suh團隊于AM刊發(fā)通過雙面鈍化層實現(xiàn)高效穩(wěn)定的鈣鈦礦太陽能電池，具有超過1.2 V的高開路電壓的研究成果，合成了一種新的基于浴銅素(BCP)的非共軛聚電解質(poly-BCP)，并將其作為氧化錫(SnO2)電荷傳輸層和鈣鈦礦吸收劑之間的“雙面鈍化層”引入。Poly-BCP通過鈍化SnO2側的氧空位缺陷并同時清除另一側鈣鈦礦的離子缺陷，顯著抑制了體和界面的非輻射復合。因此，具有poly-BCP的鈣鈦礦太陽能電池表現(xiàn)出24.4%的高功率轉換效率和1.21 V的高開路電壓，同時降低了電壓損耗（鈣鈦礦帶隙為1.56 eV）。未封裝的鈣鈦礦太陽能電池還顯示出優(yōu)異的長期穩(wěn)定性，在氮氣和大氣壓條件下連續(xù)1個太陽照射下700小時后仍保留93%的初始效率。
