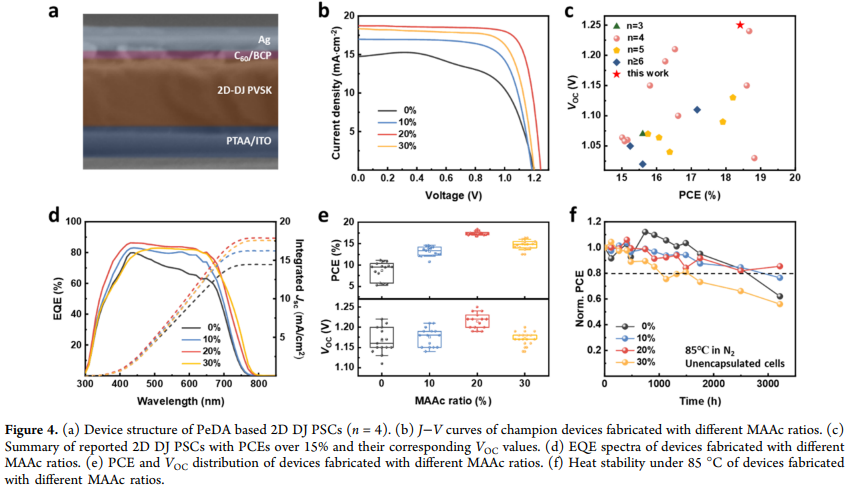

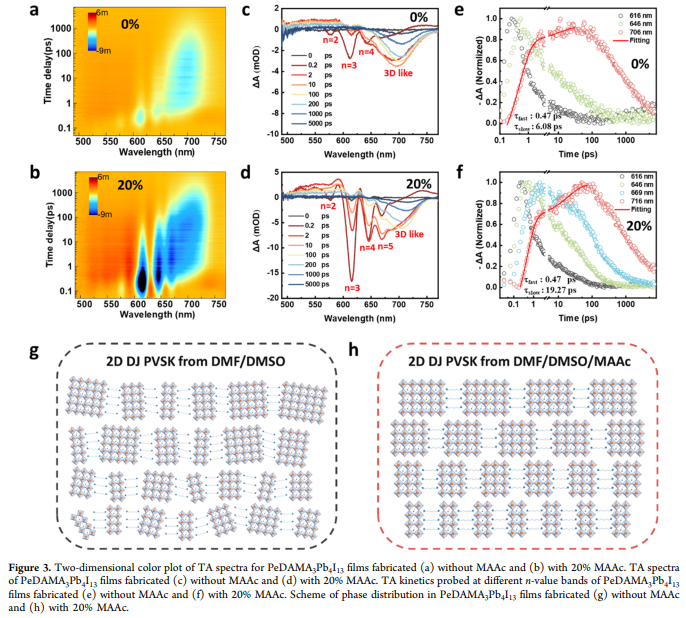

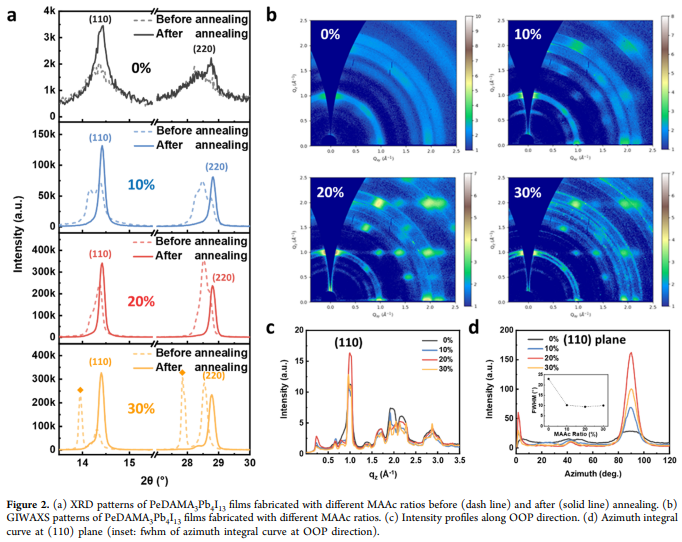

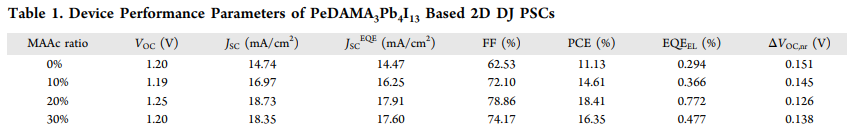

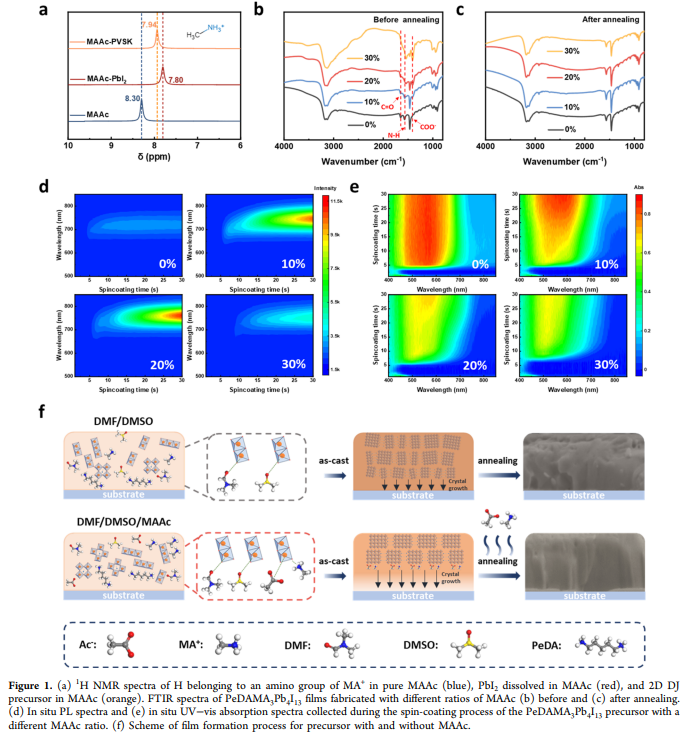

二維Dion-Jacobson鈣鈦礦因其獨(dú)特的光電特性而成為一種潛在的光伏材料。然而，由于其低結(jié)構(gòu)柔性和高形成能，在結(jié)晶過程中需要額外的幫助。鑒于此，2022年9月9日國家納米科學(xué)中心周惠瓊團(tuán)隊(duì)于Nano Letters刊發(fā)溶劑對(duì)二維Dion-Jacobson鈣鈦礦成膜和缺陷態(tài)的影響的研究成果，研究了溶劑對(duì)二維DJ鈣鈦礦成膜和缺陷態(tài)的影響。原位光譜證明了二維DJ鈣鈦礦的成核過程可以通過額外的配位來延緩。作為一個(gè)好處，實(shí)現(xiàn)了平面外取向的結(jié)晶和有序的相分布。最后，在基于1,5-戊二銨 (PeDA) 的二維DJ鈣鈦礦太陽能電池中，最高開路電壓值為1.25 V，最高效率為18.41% ，這是由于大大變淺的陷阱態(tài)和抑制的非輻射復(fù)合而獲得。該器件還具有出色的耐熱性，在85°C下經(jīng)3000小時(shí)老化后仍可保持80% 的初始效率。
