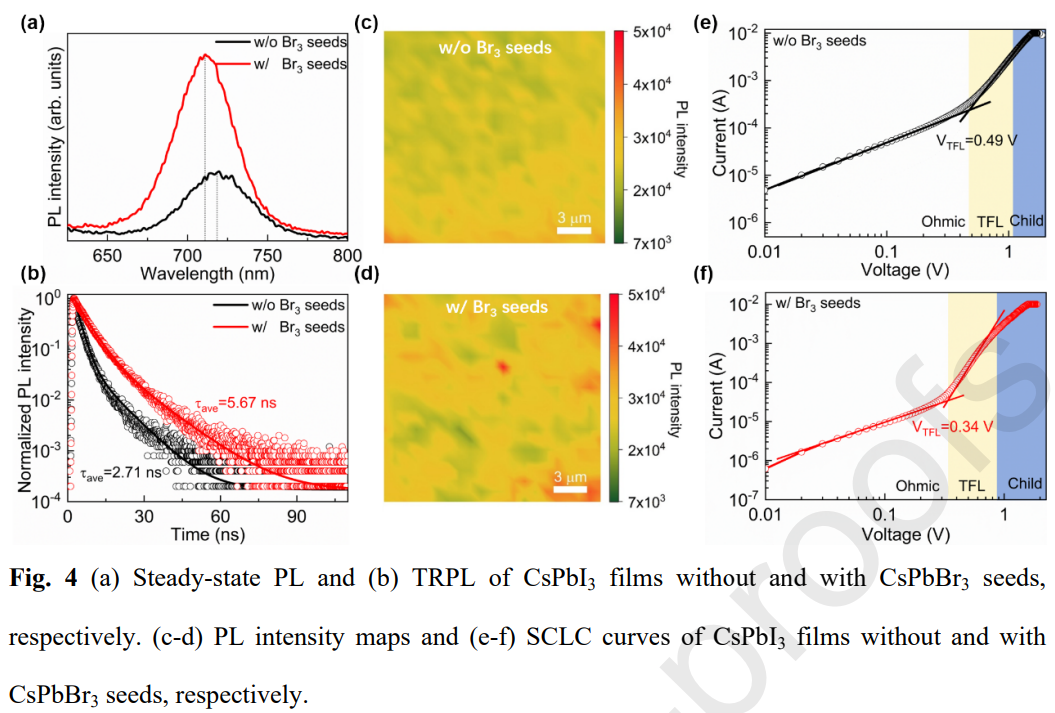

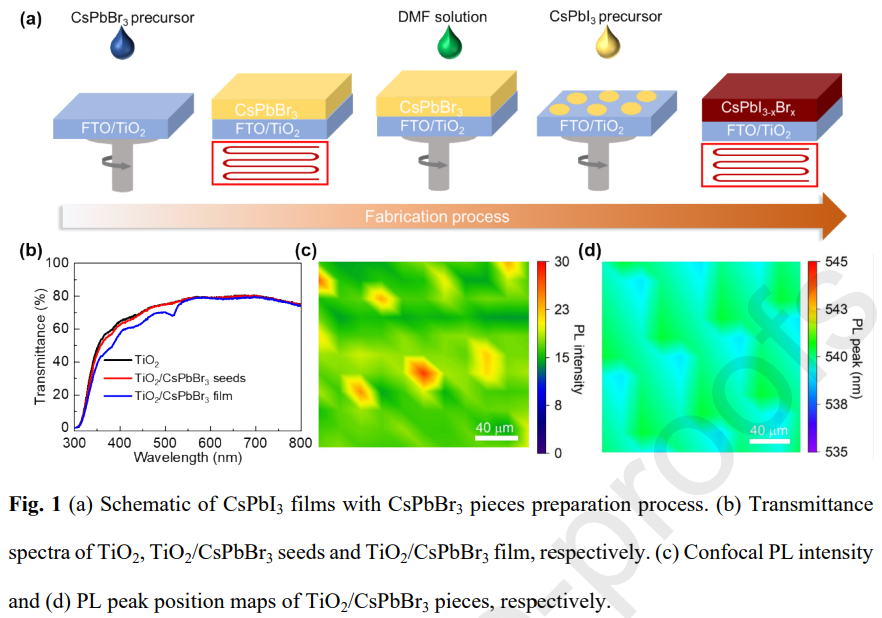

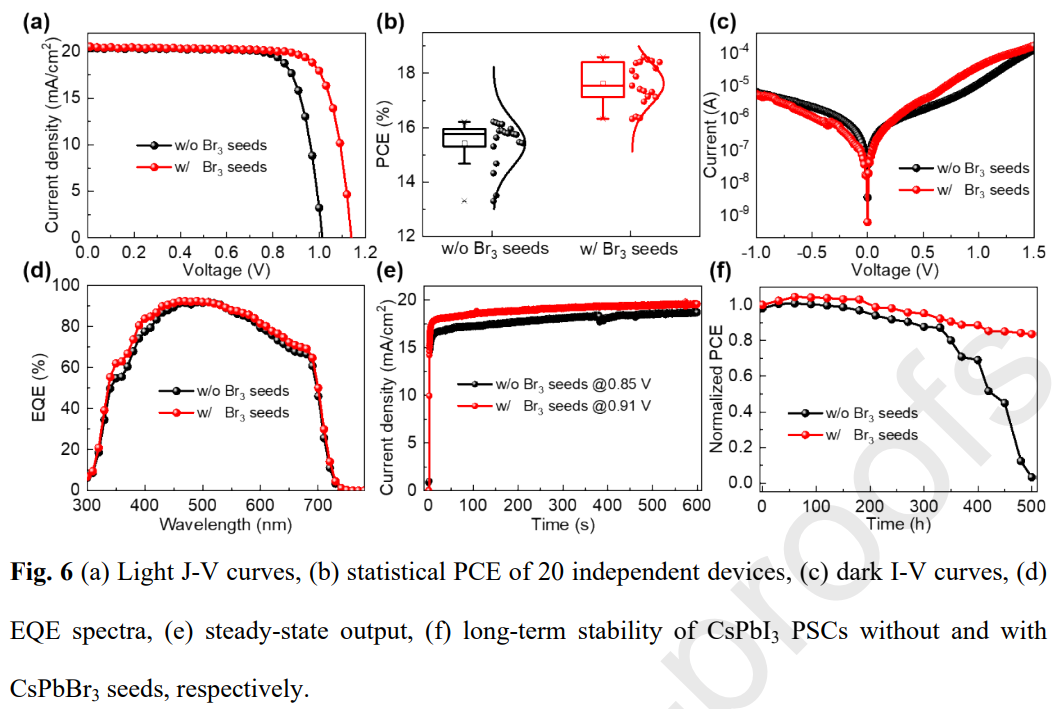

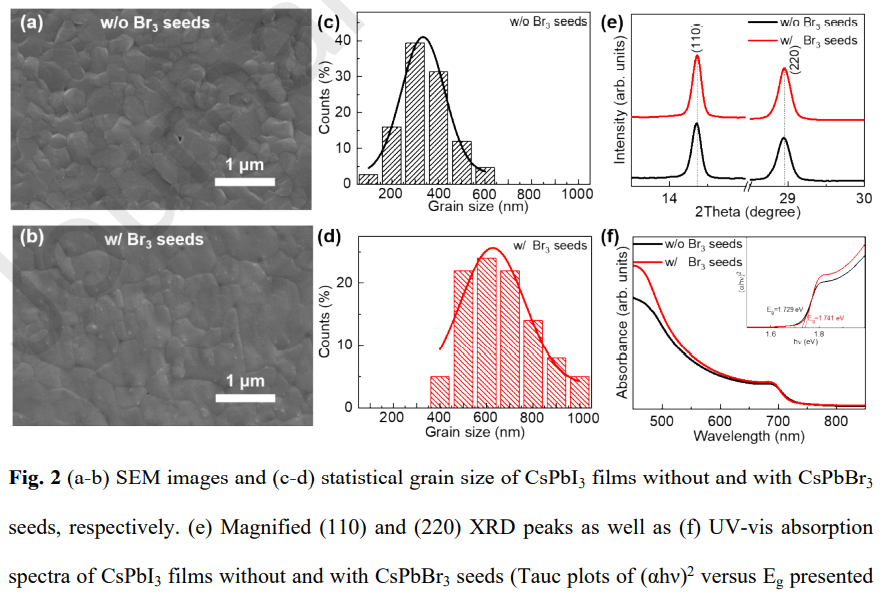

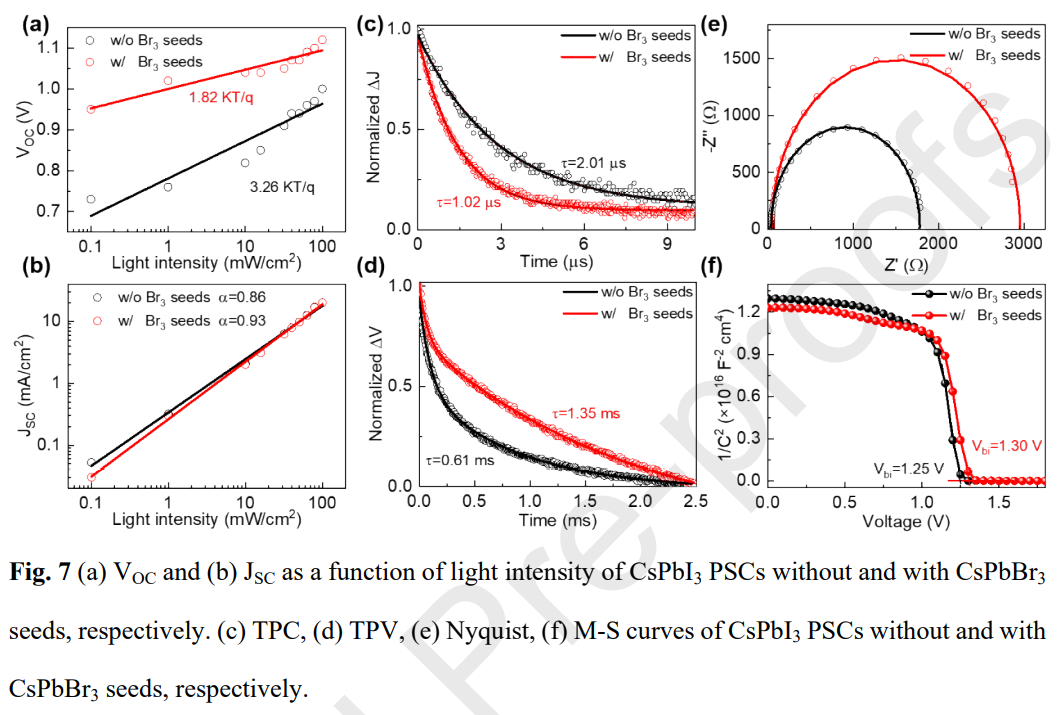

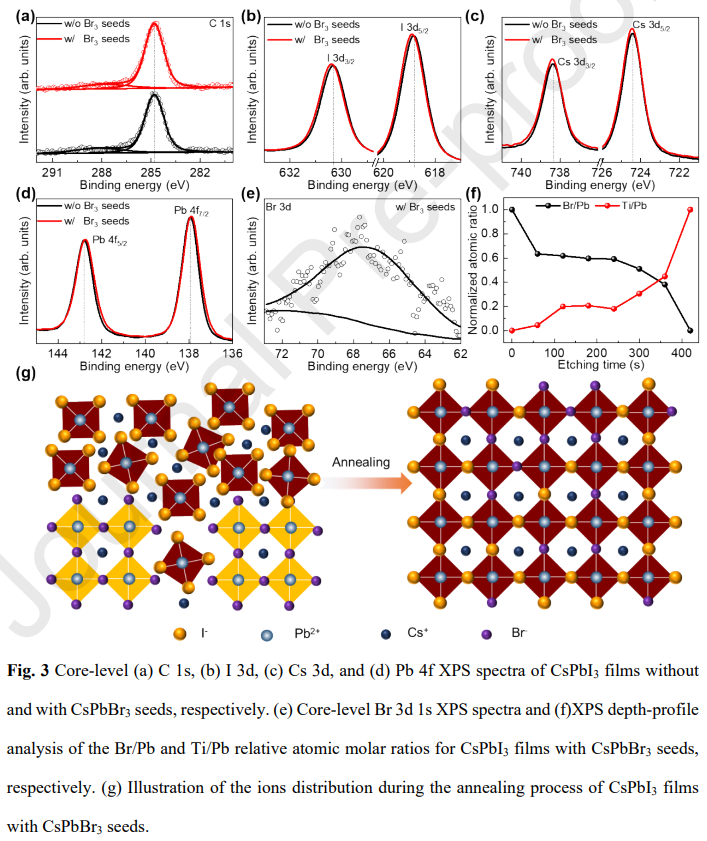

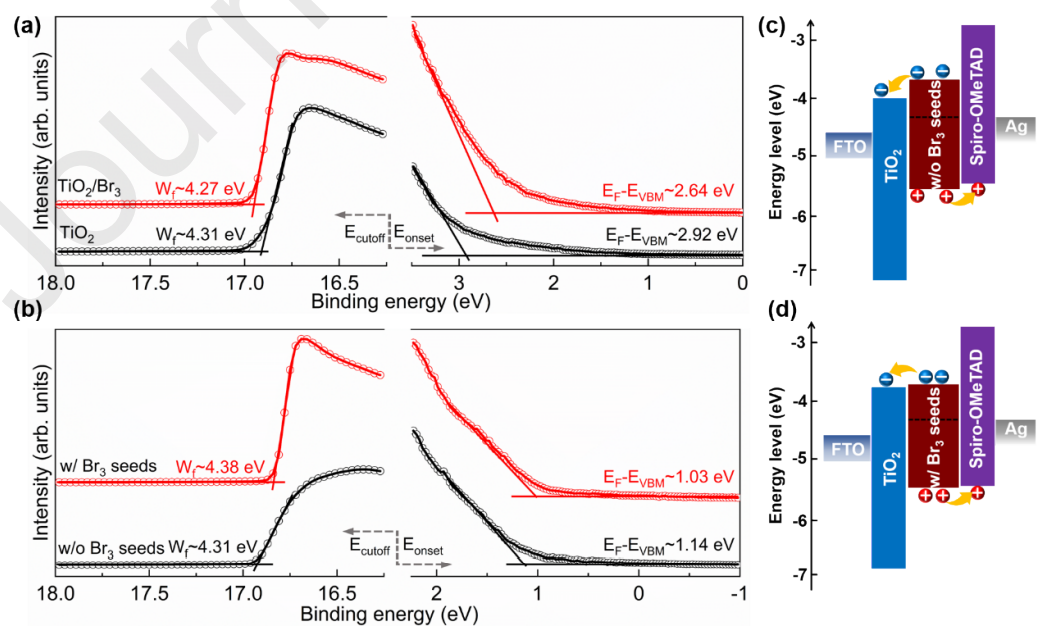

CsPbI3鈣鈦礦太陽能電池因其出色的性能和熱穩(wěn)定性而變得越來越受歡迎，而其較差的耐濕性限制了進一步的發(fā)展。鑒于此，2022年9月18日西安電子科技大學朱衛(wèi)東&張春福團隊于CEJ刊發(fā)CsPbBr3晶種改善了高效CsPbI3鈣鈦礦太陽能電池的結(jié)晶和能級排列的研究成果，在CsPbI3薄膜沉積之前，將CsPbBr3片引入到TiO2電子傳輸層上，這可以作為成核晶種來幫助晶體生長并減少陷阱缺陷。同時，研究發(fā)現(xiàn)CsPbBr3晶種中的溴離子可以向CsPbI3薄膜頂部擴散，以改善退火過程后的能級排列并促進載流子傳輸。通過這種方式，CsPbBr3晶種在CsPbI3鈣鈦礦太陽能電池中同時觸發(fā)了晶體生長調(diào)節(jié)和界面工程。因此，優(yōu)化后的CsPbI3鈣鈦礦太陽能電池實現(xiàn)了18.60%的顯著效率，并且在控制相對濕度為10-20%的環(huán)境中儲存 500小時后可以保持其初始效率的86%。該工作展示了一種有趣的方法來制造高性能 CsPbI3鈣鈦礦太陽能電池，以促進其潛在的商業(yè)化。
