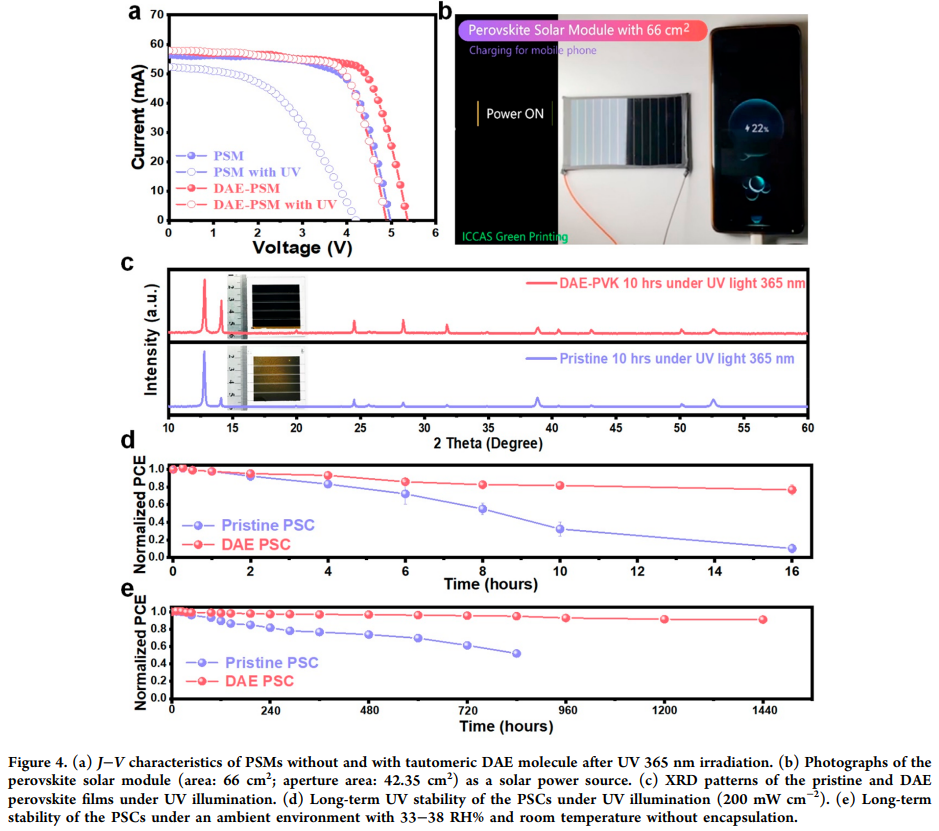

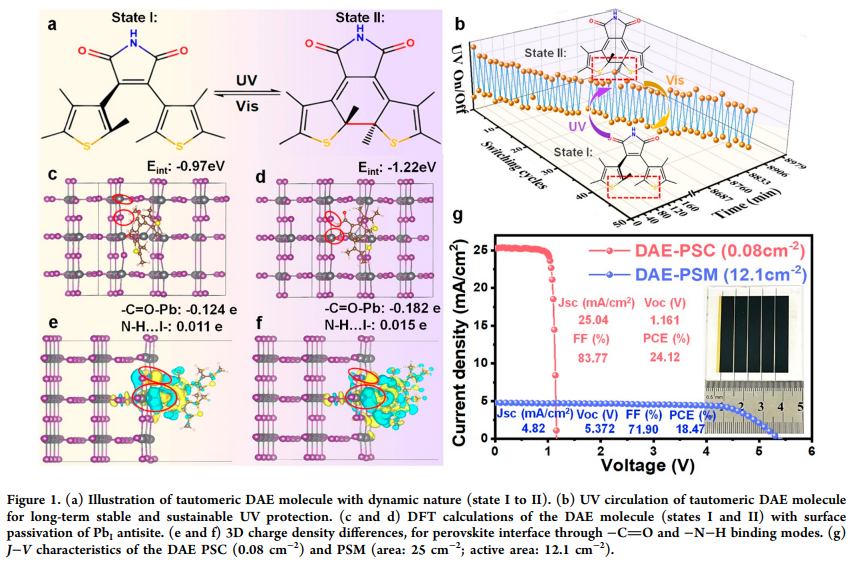

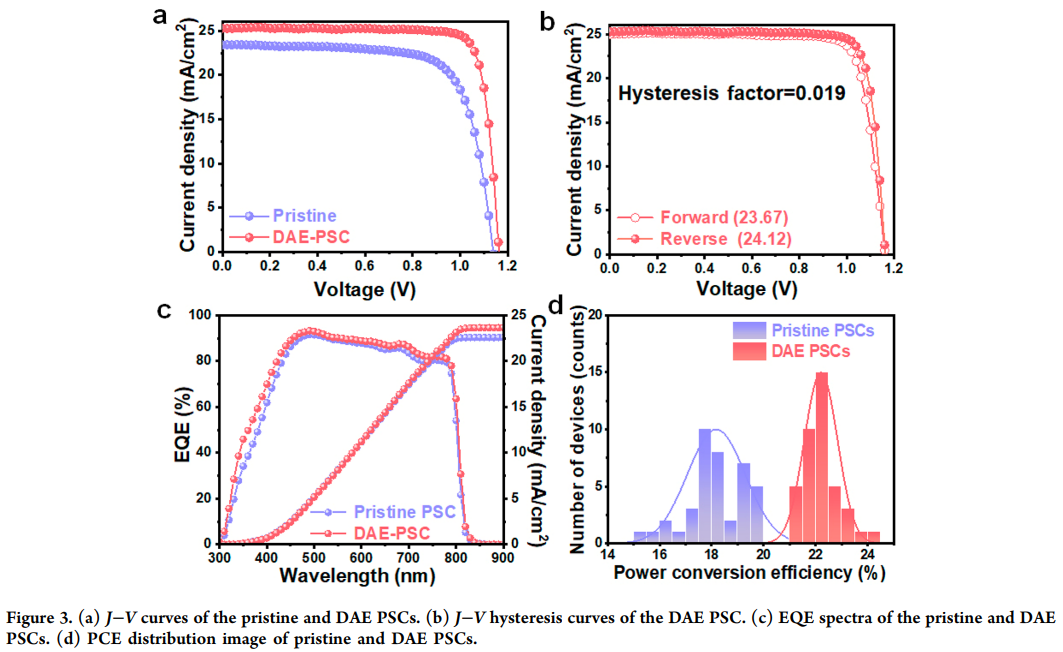

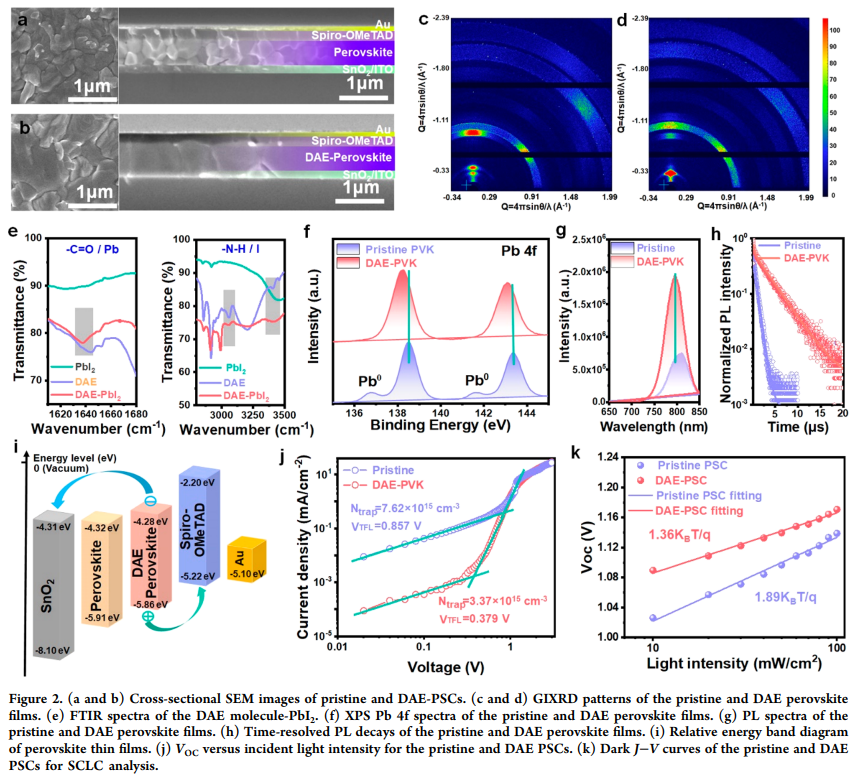

缺陷削弱了鈣鈦礦太陽能組件的穩(wěn)定性，加劇了連續(xù)光照（尤其是紫外光）下的光降解過程，限制了鈣鈦礦光伏的競爭力和商業(yè)發(fā)展。鑒于此，2022年9月29日中科院化學(xué)所汪洋&宋延林團(tuán)隊(duì)于ACS Energy Letters刊發(fā)互變異構(gòu)鈍化策略制備光穩(wěn)定鈣鈦礦太陽能組件的研究成果，提出了一種針對分子異構(gòu)鈍化的互變異構(gòu)鈍化策略，即 2,3-雙（2,4,5-三甲基-3-噻吩基）馬來酰亞胺 (DAE)，進(jìn)行缺陷鈍化制備具有可持續(xù)紫外線防護(hù)的光穩(wěn)定鈣鈦礦太陽能組件。紫外輻照后鈣鈦礦薄膜中的互變異構(gòu) DAE分子呈現(xiàn)高電荷密度差值（-C=O-Pb 為-0.182e；N-H···I-為 0.015e）并有效提高缺陷形成能，通過DAE分子的自由閉環(huán)和開環(huán)防止鈣鈦礦紫外線降解。DAE鈣鈦礦太陽能電池現(xiàn)出高達(dá) 24.12%（小面積：0.08 cm2）和18.47%（模塊面積：25 cm2）的冠軍效率以及長期的紫外線光穩(wěn)定性，即使在陰天也可以通過DAE-鈣鈦礦太陽能組件為手機(jī)持續(xù)充電天。
