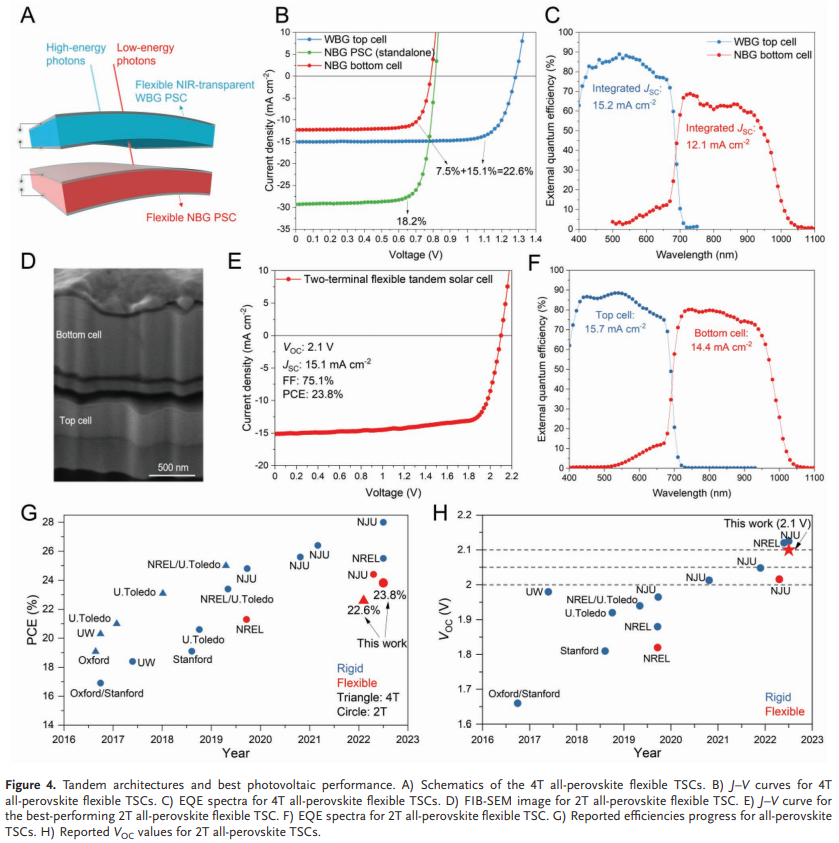

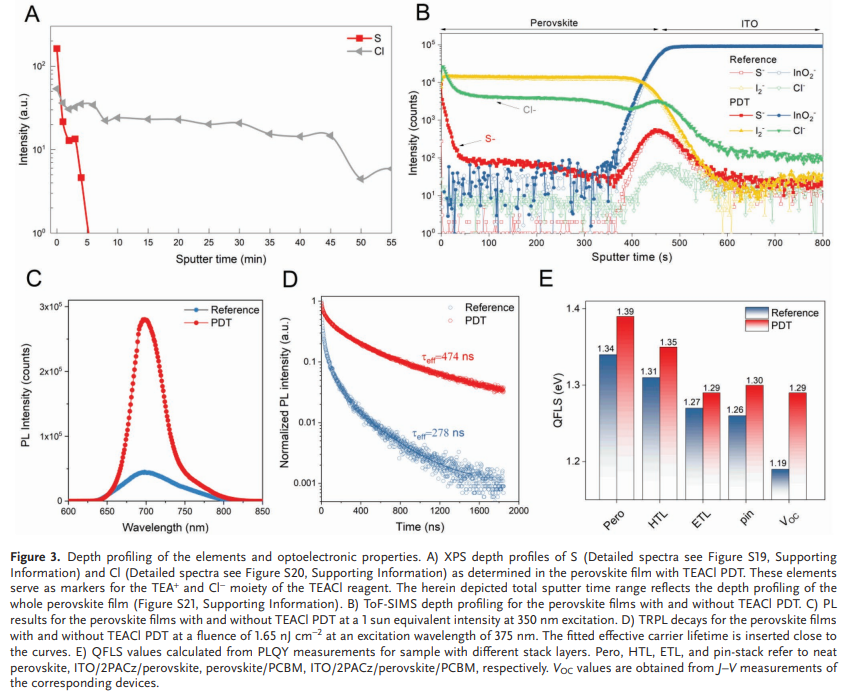

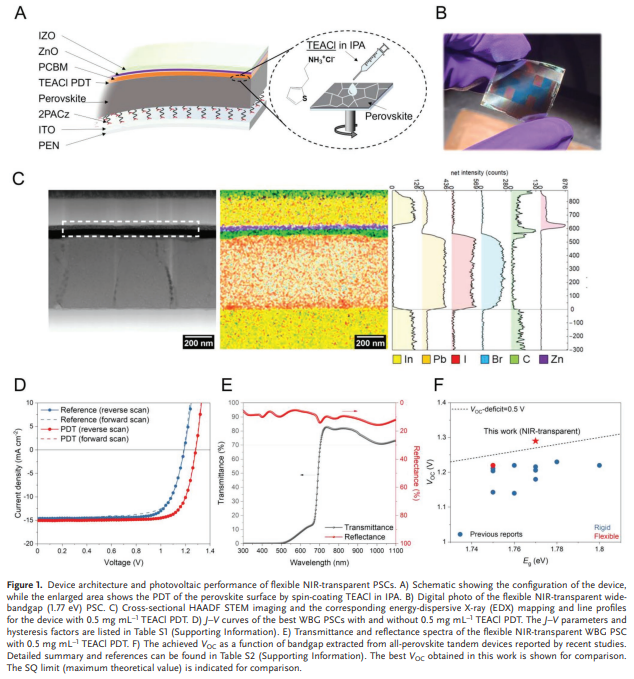

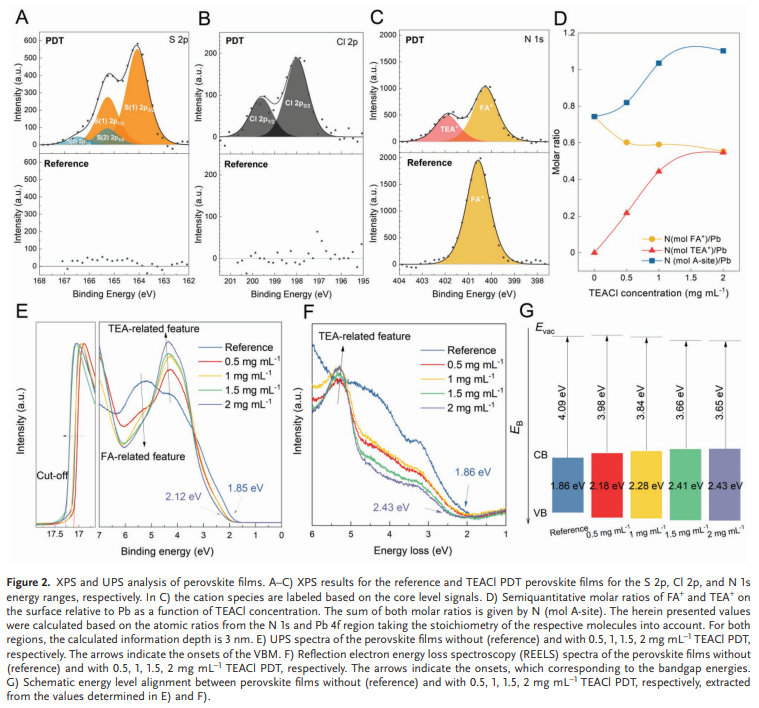

在各種類型的基于鈣鈦礦的疊層太陽能電池中，全鈣鈦礦疊層太陽能電池對于建筑和車輛集成光伏或空間能源領(lǐng)域特別有吸引力，因為它們可以在具有非常高功率的柔性和輕質(zhì)基板上制造重量比。然而，柔性全鈣鈦礦疊層的效率遠遠落后于剛性疊層，這主要是由于在柔性基板上開發(fā)高效的寬帶隙鈣鈦礦太陽能電池及其低開路電壓的挑戰(zhàn)。鑒于此，2022年9月30日四川大學(xué)Cong Chen&趙德威團隊&EMPA付帆團隊于AEM刊發(fā)降低寬帶隙子電池開壓損失制備高性能柔性全鈣鈦礦疊層太陽能電池的研究成果，使用自組裝單分子層作為空穴選擇性接觸有效地抑制了界面復(fù)合，并允許隨后均勻生長具有優(yōu)異光電質(zhì)量的1.77 eV寬帶隙鈣鈦礦。此外，采用2-噻吩乙基氯化銨進行沉積后處理以進一步抑制體相和界面復(fù)合，將寬帶隙頂電池的開路電壓提高到1.29 V。基于此，提出了第一個概念驗證的四端全鈣鈦礦柔性疊層太陽能電池，其功率轉(zhuǎn)換效率為22.6%。當集成到兩端柔性疊層時，獲得了23.8%的柔性全鈣鈦礦疊層太陽能電池，其開路電壓為2.1 V，這與在剛性基板上生長的28%全鈣鈦礦疊層所報道的開路電壓相當。
