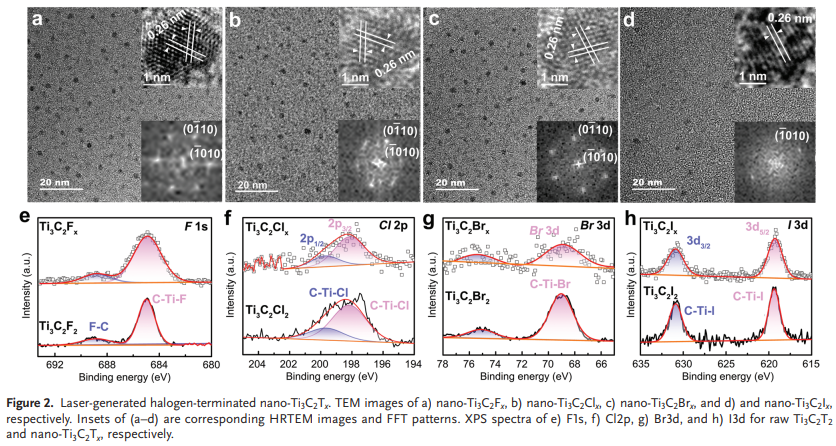

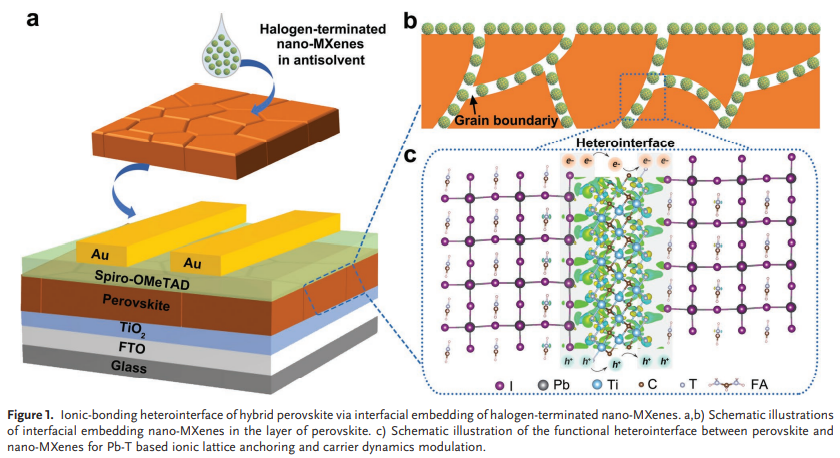

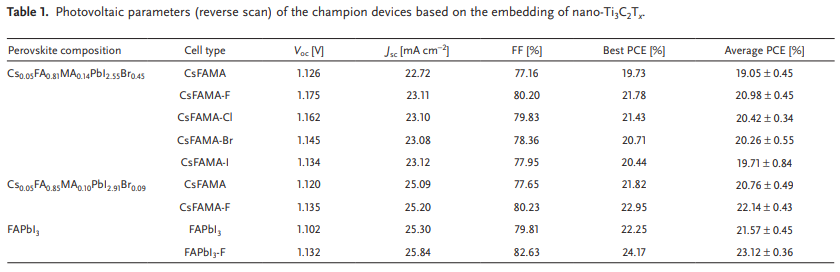

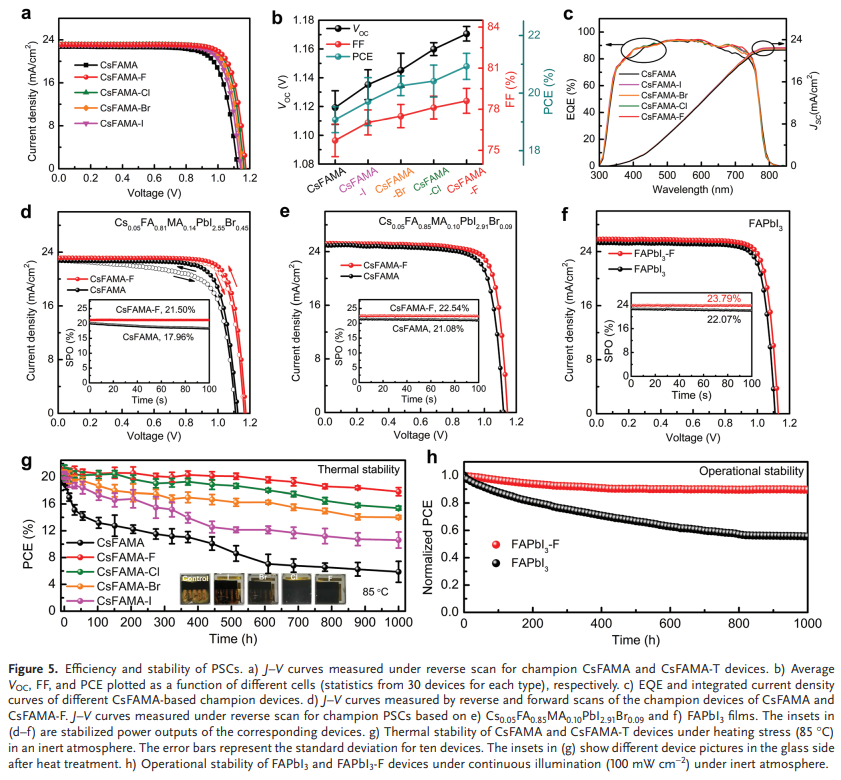

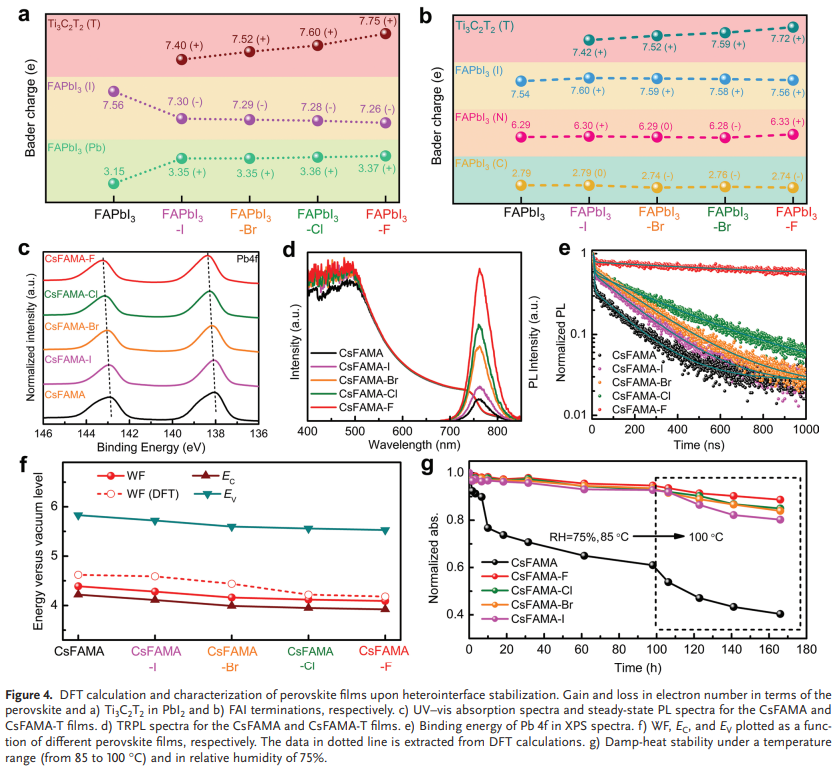

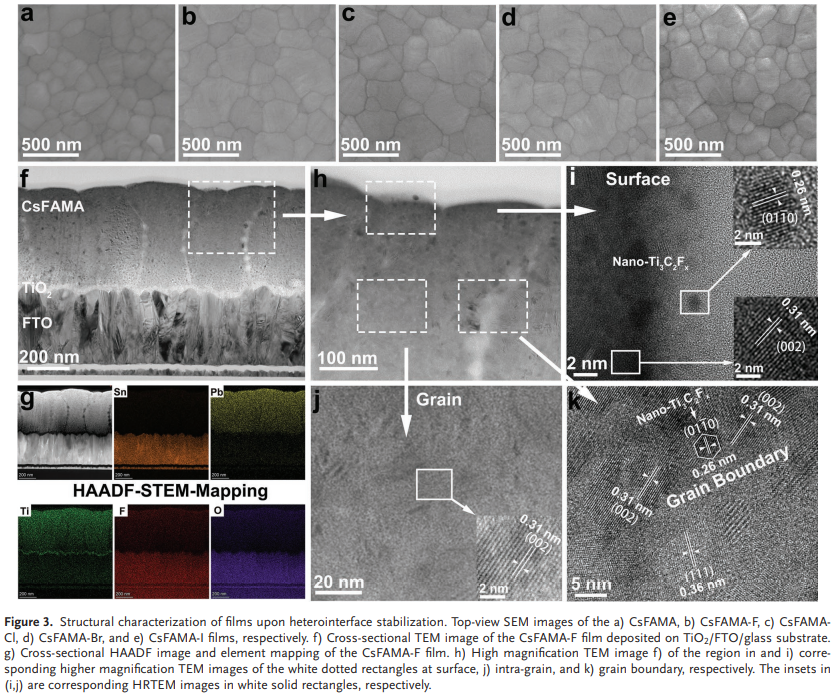

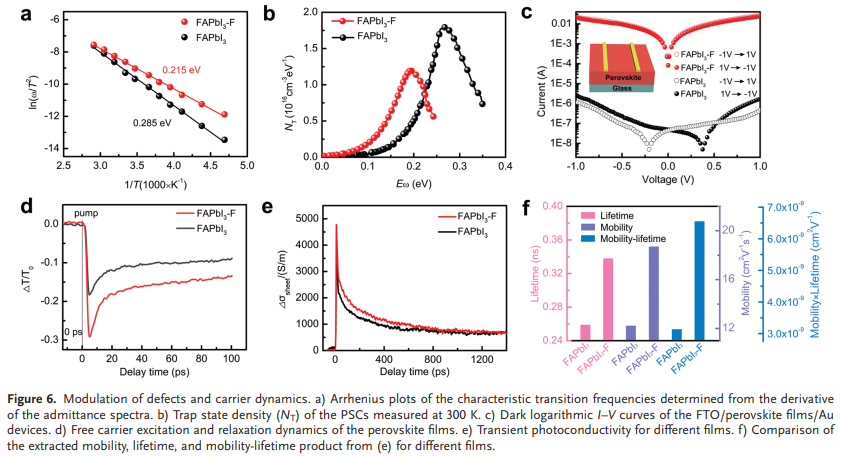

甲脒基鈣鈦礦有望在光伏中實(shí)現(xiàn)高效率，但即使在環(huán)境條件下也面臨尷尬的自發(fā)黃色相變。這給軟鈣鈦礦晶格的穩(wěn)健錨定帶來(lái)了巨大的挑戰(zhàn)。鑒于此，2022年10月17日西北工業(yè)大學(xué)王洪強(qiáng)團(tuán)隊(duì)于AEM激光制造具有定制鹵素封端的納米MXenes可實(shí)現(xiàn)高性能鈣鈦礦太陽(yáng)能電池的界面離子穩(wěn)定刊發(fā)的研究成果，開(kāi)創(chuàng)了鹵素封端納米MXene和鈣鈦礦之間界面離子鍵合的合理設(shè)計(jì)，以有效延緩甲脒基鈣鈦礦的晶格不穩(wěn)定性。鈣鈦礦和納米MXenes之間堅(jiān)固的異質(zhì)界面還可以有效地調(diào)節(jié)深能級(jí)缺陷，降低界面電荷轉(zhuǎn)移勢(shì)壘，并調(diào)整鈣鈦礦薄膜的功函數(shù)。得益于這些優(yōu)點(diǎn)，未封裝的甲脒基鈣鈦礦太陽(yáng)能電池在離子穩(wěn)定后（冠軍效率高達(dá)24.17%），在最大功率點(diǎn)連續(xù)照明1000小時(shí)后仍保持其初始效率的90%以上，即使在惰性氣氛中在85 °C 下退火1000小時(shí)后，仍保持超過(guò)85%的初始效率。
