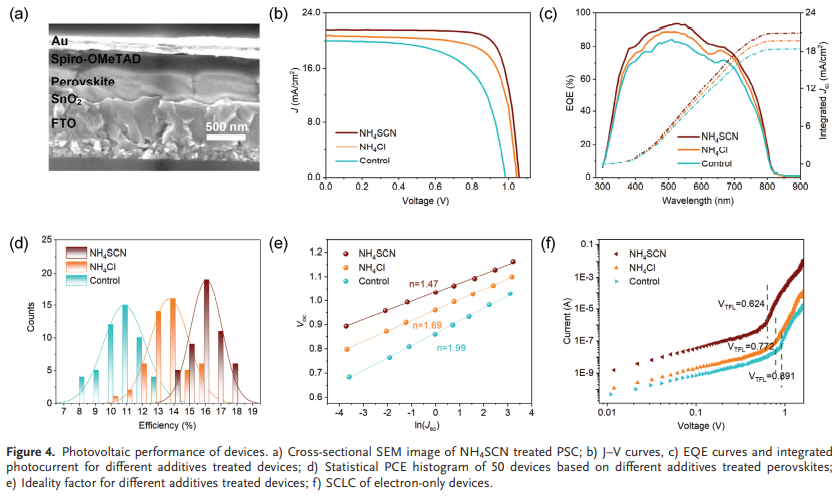

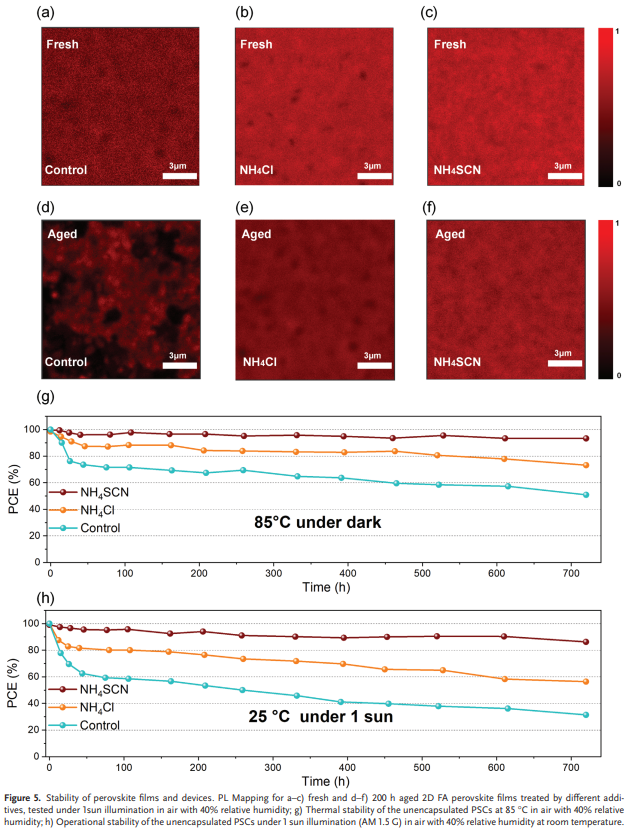

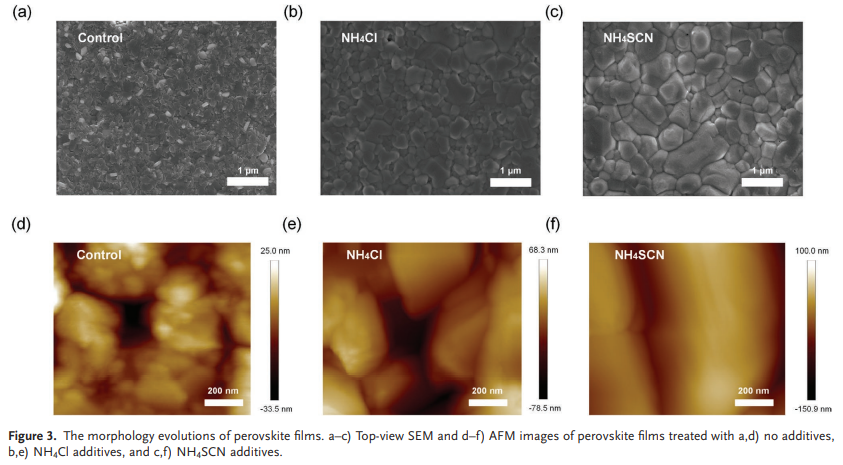

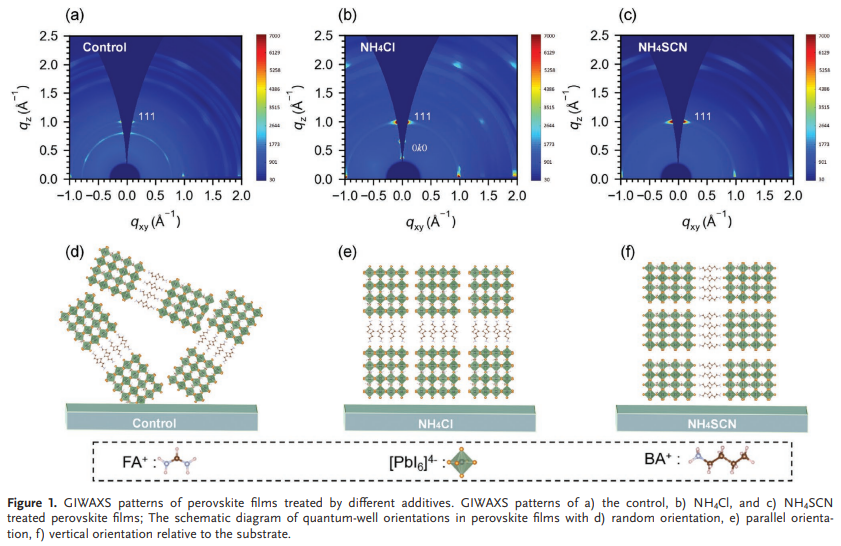

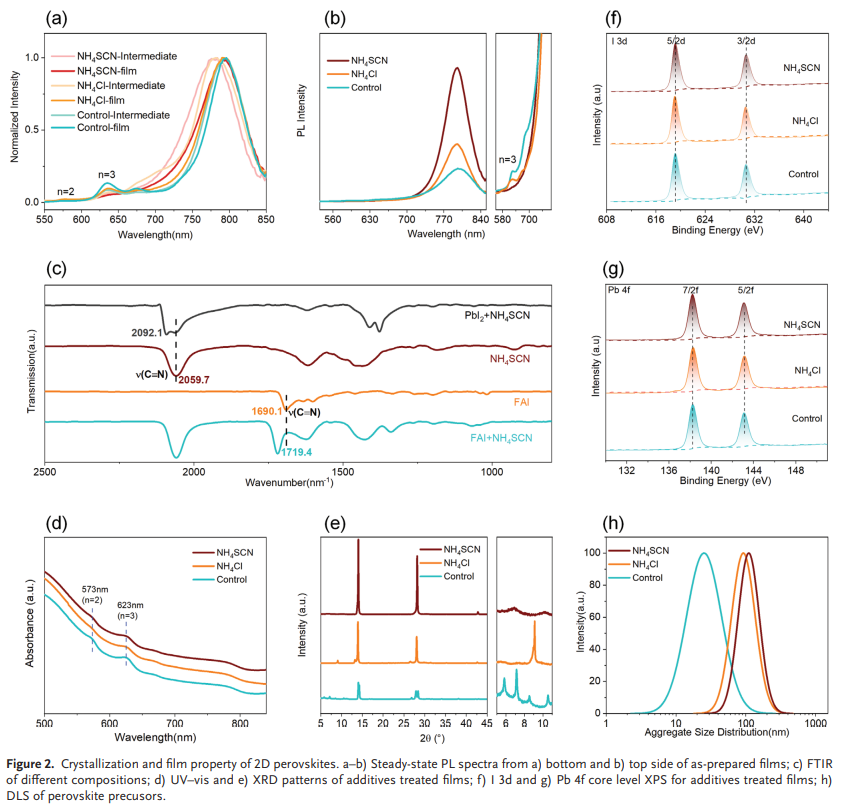

量子阱結(jié)構(gòu)相對(duì)較低的結(jié)晶度和隨機(jī)取向阻礙了載流子傳輸并限制了基于甲脒的低n二維鈣鈦礦器件的性能。鑒于此，2022年10月21日上海交通大學(xué)楊旭東團(tuán)隊(duì)于AEM刊發(fā)定向低n Ruddlesden-Popper甲脒基鈣鈦礦用于高效和空氣穩(wěn)定太陽(yáng)能電池的研究成果，對(duì)結(jié)晶和量子阱取向進(jìn)行了微調(diào)，以實(shí)現(xiàn)高效的基于低n Ruddlesden-Popper甲脒鈣鈦礦太陽(yáng)能電池。比較研究了不同離子添加劑對(duì)FA基低n二維鈣鈦礦結(jié)晶、取向和光伏性能的影響。研究發(fā)現(xiàn)，NH₄⁺和SCN^-可以顯著延緩中間態(tài)低n相的異質(zhì)結(jié)晶，驅(qū)動(dòng)垂直取向的量子阱結(jié)構(gòu)模板化生長(zhǎng)。基于(BA)2(FA)3Pb4I13優(yōu)化的光伏器件實(shí)現(xiàn)了18.14%的功率轉(zhuǎn)換效率(PCE)，創(chuàng)下了迄今為止已知的基于FA的低n二維鈣鈦礦太陽(yáng)能電池的最高記錄(平均n = 4)。未封裝的器件表現(xiàn)出出色的穩(wěn)定性，在潮濕環(huán)境條件下以及85 °C下720 小時(shí)后保持其初始效率的 93.3%，在潮濕環(huán)境條件以及1個(gè)太陽(yáng)光光照下720小時(shí)后保持其初始效率的86.3%。
