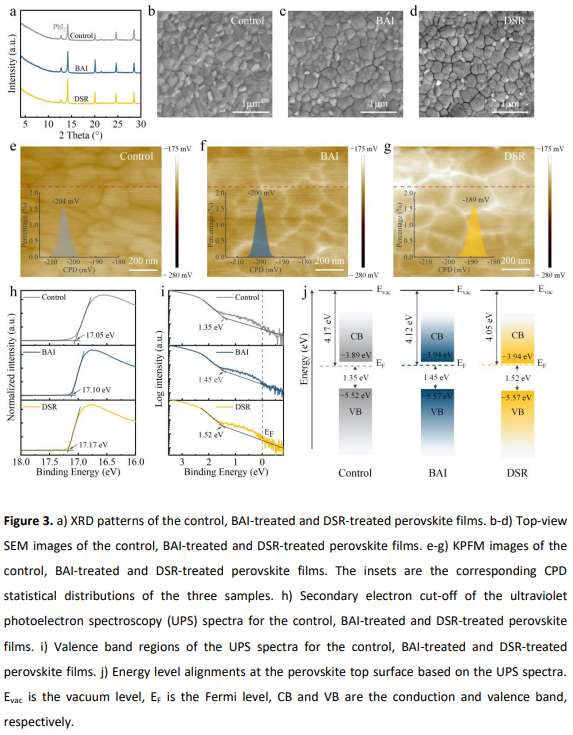

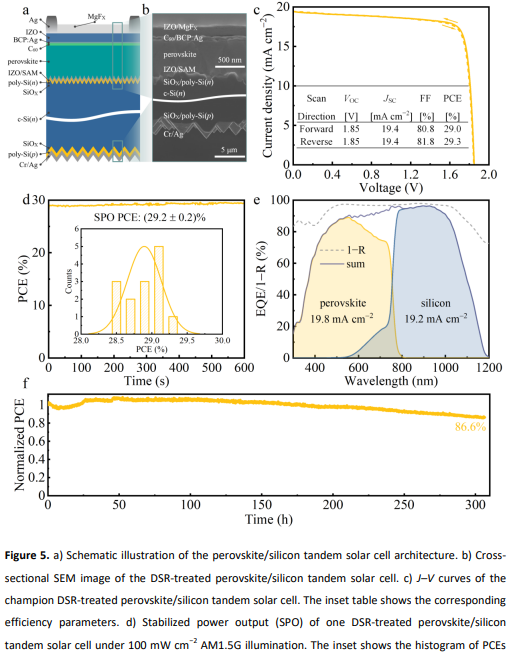

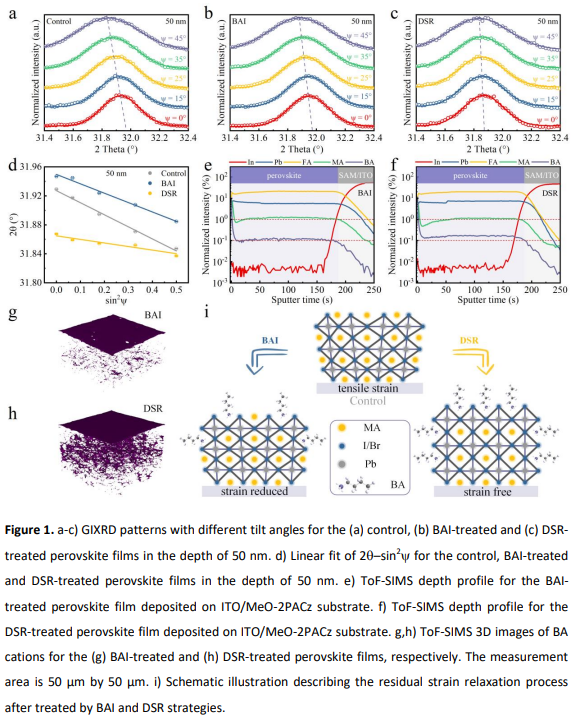

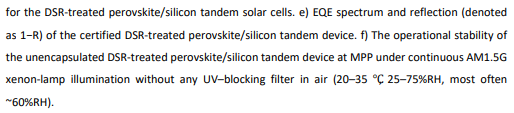

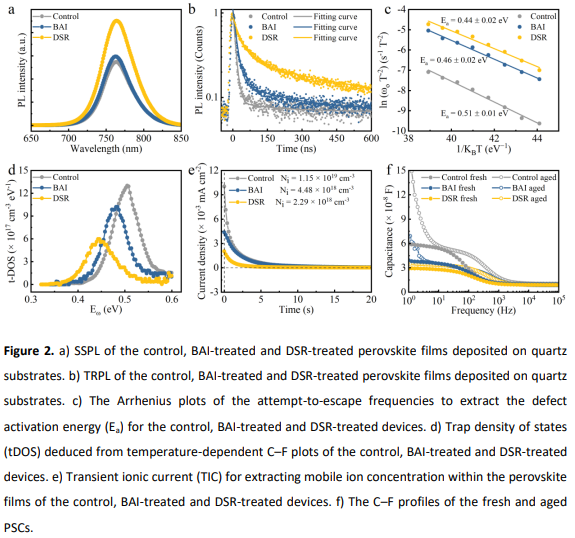

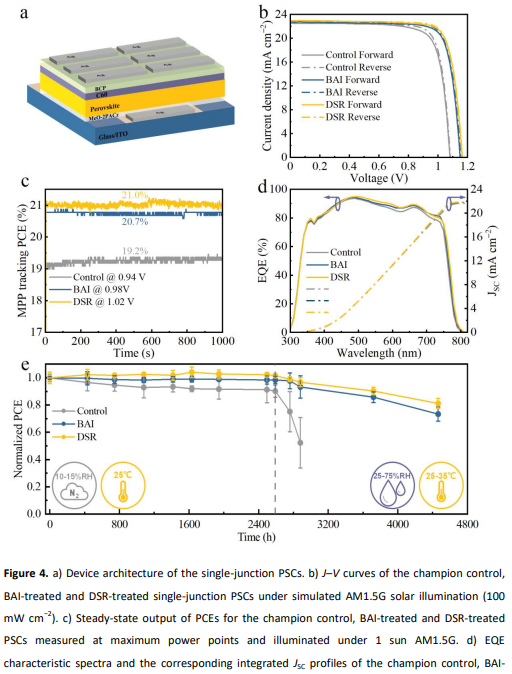

盡管鈣鈦礦/硅疊層太陽能電池功率轉(zhuǎn)換效率迅速上升至32%以上，但鈣鈦礦/硅疊層太陽能電池的不穩(wěn)定性仍然是實(shí)際應(yīng)用的主要障礙之一，并且與鈣鈦礦薄膜的殘余應(yīng)變密切相關(guān)。鑒于此，2023年4月20日寧波材料所應(yīng)智琴&楊熹&葉繼春于AM刊發(fā)高效穩(wěn)定的單片鈣鈦礦/硅疊層太陽能電池的表面重建，殘余應(yīng)變得到顯著抑制的研究成果，本文開發(fā)了一種簡單的表面重建策略，通過在異丙醇溶劑中用N，N-二甲基甲酰胺和碘化正丁基銨的混合物后處理鈣鈦礦膜，實(shí)現(xiàn)表面和體相晶界處丁基銨陽離子的全局摻入，使無應(yīng)變鈣鈦礦膜同時(shí)降低缺陷密度，抑制了離子遷移并改善了能級排列。結(jié)果，相應(yīng)的單結(jié)鈣鈦礦太陽能電池獲得21.8%的冠軍效率，同時(shí)在N2中儲存超過2500 小時(shí)和在空氣中儲存超過1800 小時(shí)后，在沒有封裝的情況下分別保持了其初始效率的100%和81%。值得注意的是，進(jìn)一步證明了基于隧道氧化物鈍化觸點(diǎn)的單片鈣鈦礦/硅疊層的經(jīng)過認(rèn)證的穩(wěn)定效率為29.0%。在連續(xù)氙燈照明下，在不過濾紫外線的情況下（在空氣中，20–35°C，25–75%相對濕度，通常為~60%相對濕度），在最大功率點(diǎn)（MPP）跟蹤下306小時(shí)后，未封裝的疊層器件保持了86.6%的初始性能。
