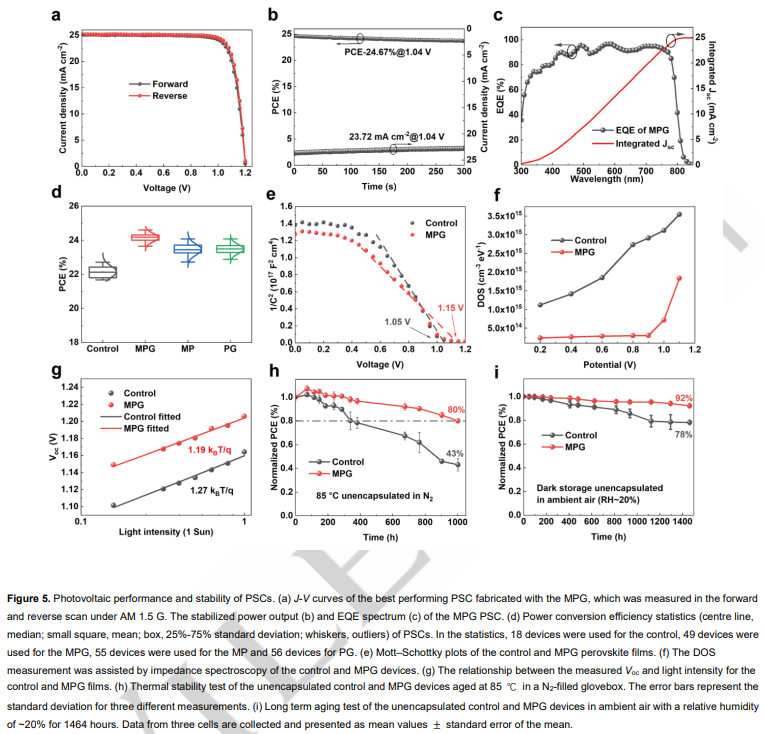

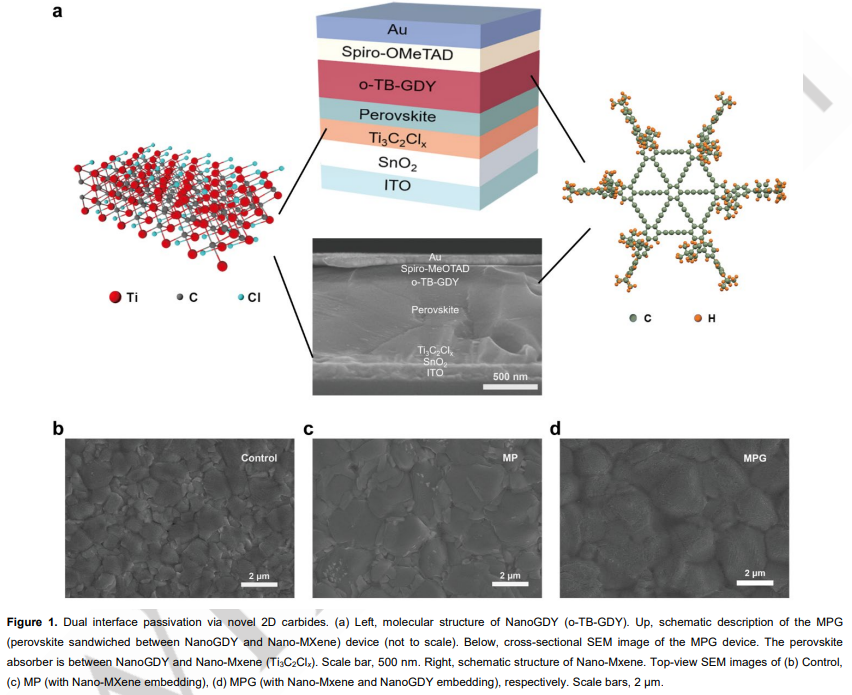

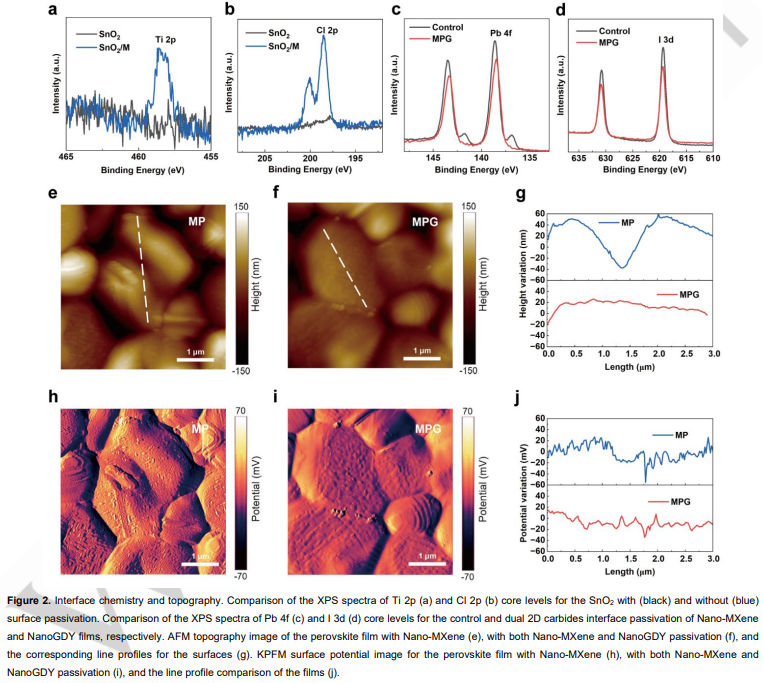

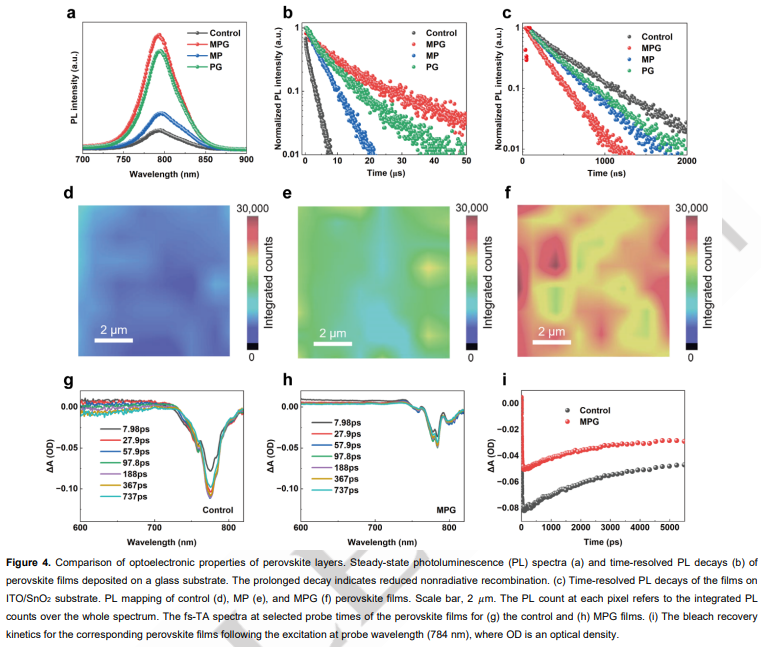

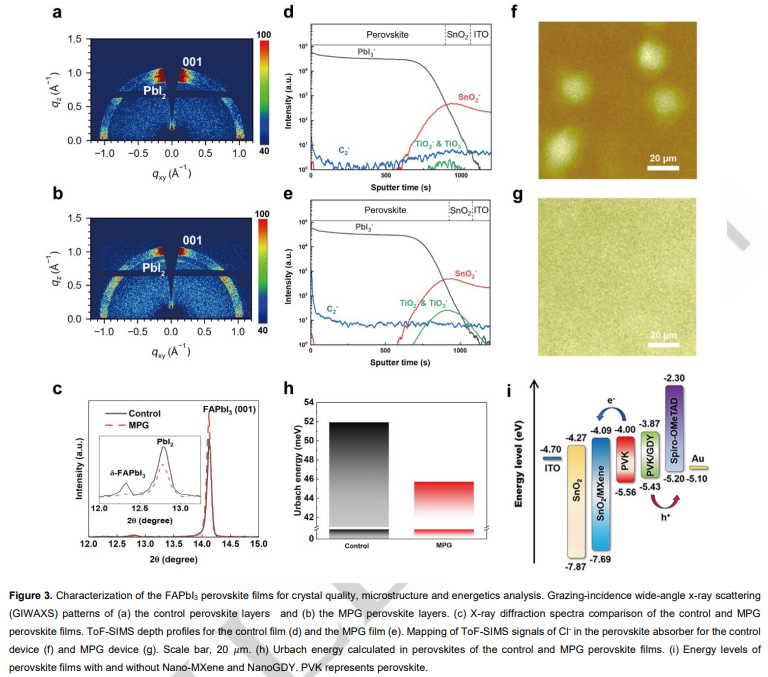

鈍化鈣鈦礦和電荷傳輸層之間的界面對于提高鈣鈦礦太陽能電池的功率轉換效率和穩(wěn)定性至關重要。鑒于此，2023年8月24日中科院化學所李勇軍&王吉政于Angew刊發(fā)二維碳化物用于鈣鈦礦太陽能電池的雙界面工程的研究成果，報告了一種雙界面工程方法，通過將Ti3C2Clx Nano-MXene和o-TB-GDY nanographdiyne (NanoGDY) 分別納入電子傳輸層/鈣鈦礦和鈣鈦礦/空穴傳輸層界面中來提高基于FA0.85MA0.15Pb(I0.95Br0.05)3的鈣鈦礦太陽能電池的性能。雙界面鈍化通過形成Pb-Cl化學鍵以及與欠配位Pb缺陷的π電子共軛的強配位，同時抑制非輻射復合并促進載流子提取。所得鈣鈦礦薄膜具有超過10μs的超長載流子壽命和超過2.5μm的晶體尺寸。最大效率為24.86%，開路電壓為 1.20 V。未封裝的電池在環(huán)境空氣中放置1464小時后仍保留其初始效率的 92%，在85°C下進行1002 小時的熱穩(wěn)定性測試后仍保留80%的初始效率。
