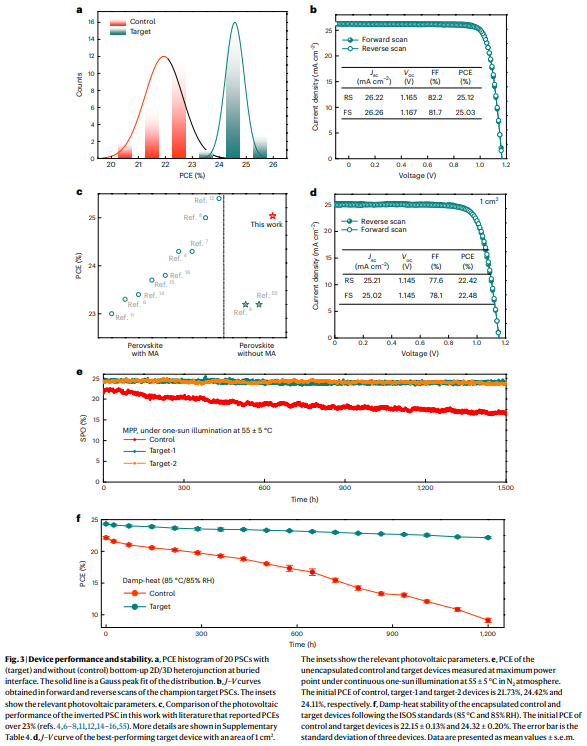

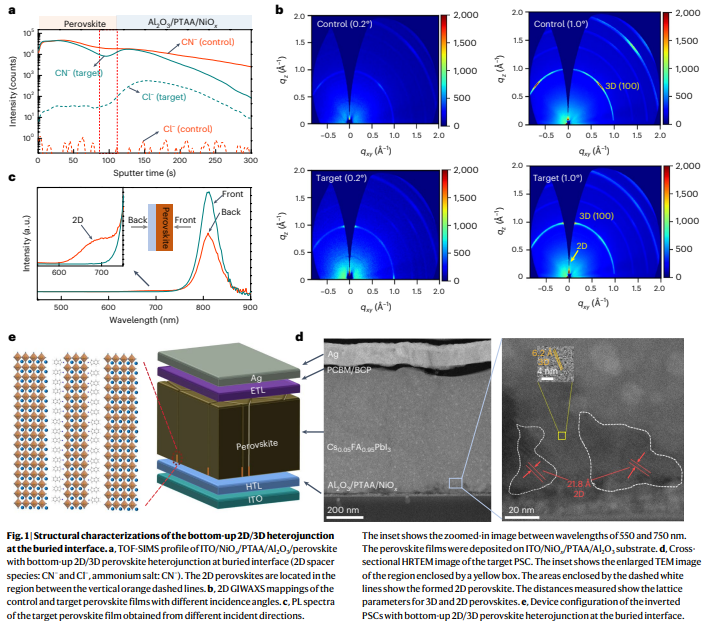

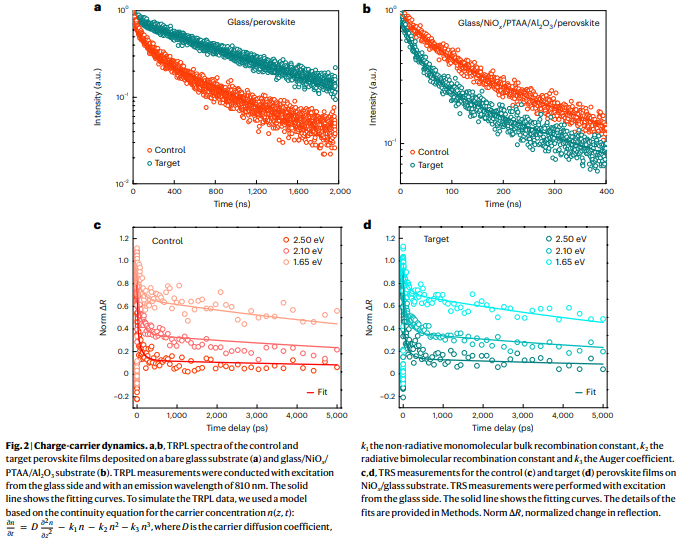

限制反式鈣鈦礦太陽能電池光伏性能和穩(wěn)定性的主要瓶頸是鈣鈦礦和電荷傳輸層之間界面處的陷阱輔助非輻射復(fù)合損失和光化學(xué)降解。鑒于此，2023年7月6日重慶大學(xué)陳江照&臧志剛&復(fù)旦大學(xué)張鴻&西北工業(yè)大學(xué)李炫華&EPFL Michael Gr?tzel于Nature Energy刊發(fā)埋底界面的2D/3D異質(zhì)結(jié)工程實現(xiàn)高性能反式無MA鈣鈦礦太陽能電池的研究成果，提出了一種通過在前體油墨中加入少量2-氨基茚滿鹽酸鹽來控制無MA鈣鈦礦結(jié)晶的策略。該添加劑還通過形成自下而上的二維/三維異質(zhì)結(jié)來調(diào)節(jié)埋底界面處的載流子復(fù)合和提取動力學(xué)。由此產(chǎn)生的反式鈣鈦礦太陽能電池在實驗室規(guī)模(0.09 cm²)下實現(xiàn)了25.12%的功率轉(zhuǎn)換效率（經(jīng)認(rèn)證為 24.6%），在更大面積(1 cm²)下實現(xiàn)了22.48%的功率轉(zhuǎn)換效率，并且滯后可以忽略不計。更重要的是，由此產(chǎn)生的未封裝器件表現(xiàn)出卓越的運行穩(wěn)定性，在模擬AM1.5照明下連續(xù)最大功率點跟蹤1,500小時后，其初始效率仍保持在 >98%以上（>24%）。同時，在濕熱測試（85°C和85%相對濕度）下，封裝器件在1,200小時內(nèi)仍保持>92%的初始性能。
