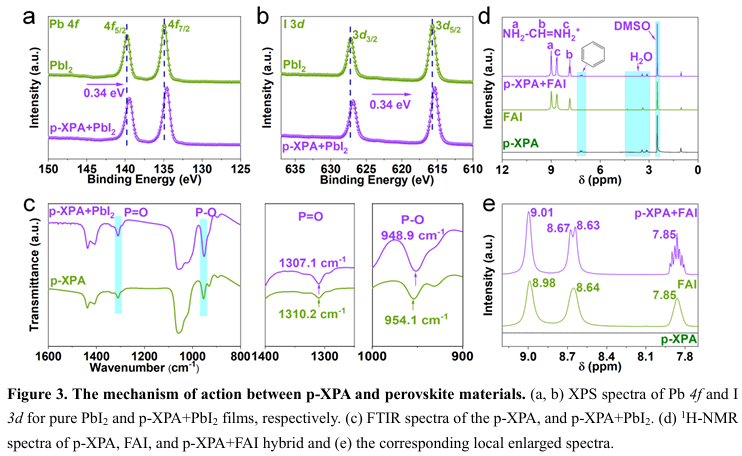

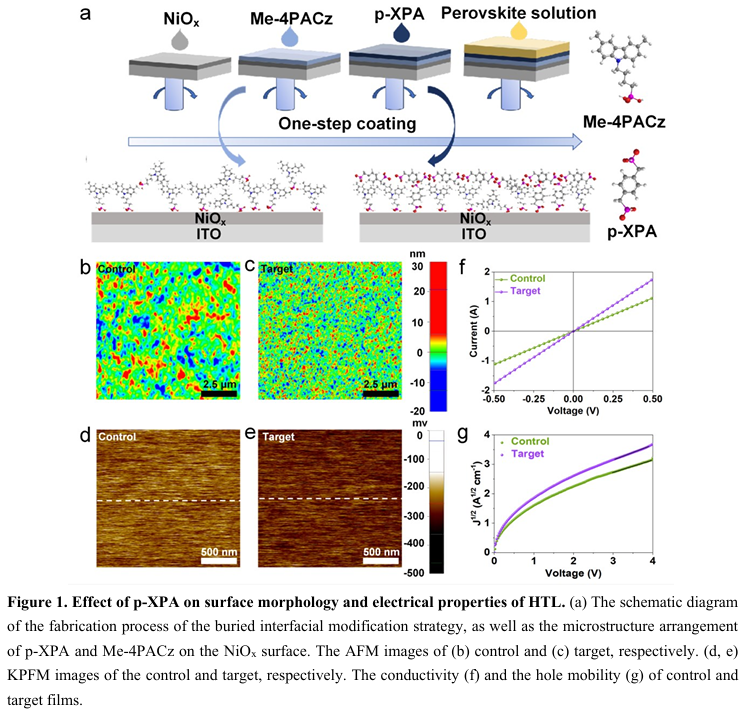

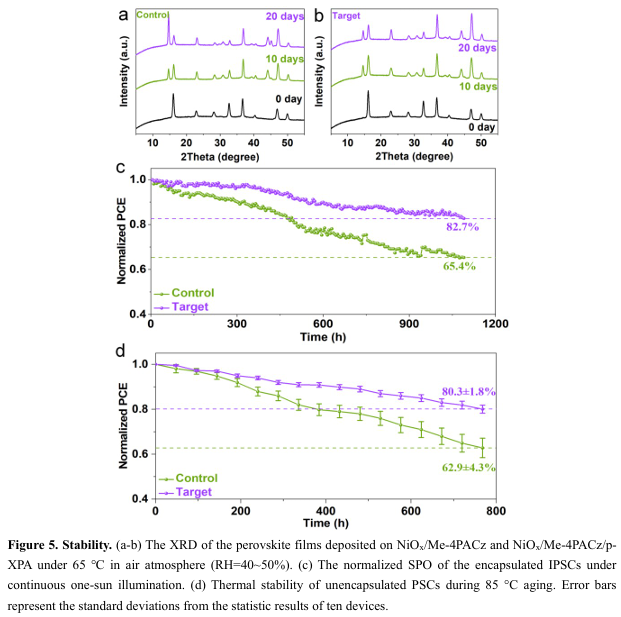

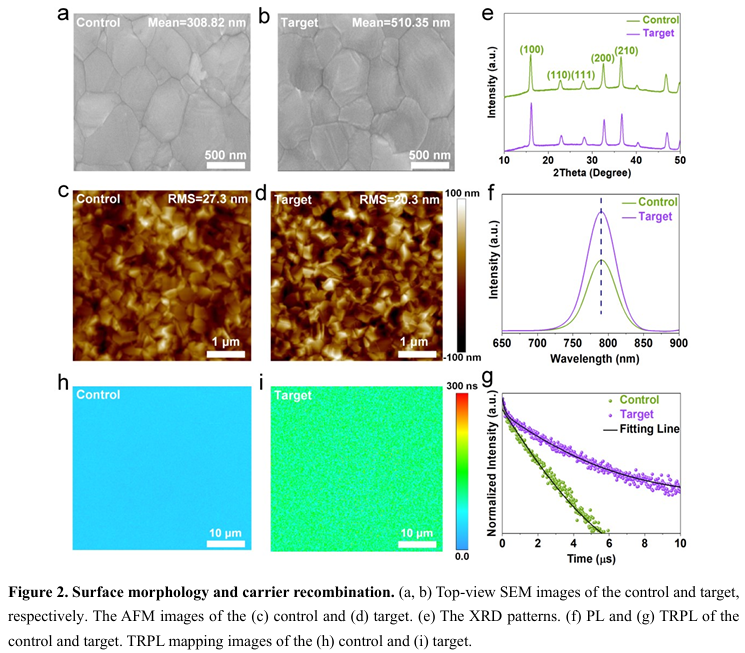

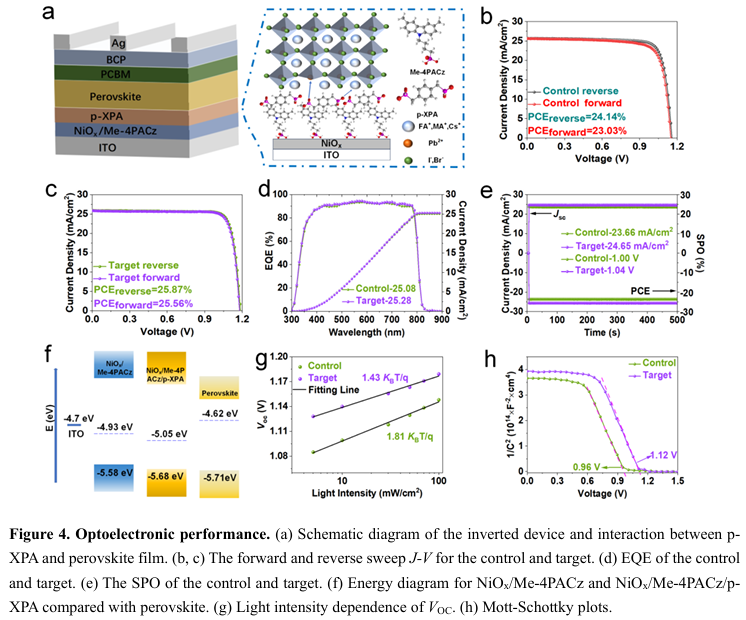

[4-(3,6-二甲基-9H-咔唑-9基)丁基]膦酸(Me-4PACz)自組裝材料已被認為是緩解反式鈣鈦礦太陽能電池中氧化鎳(NiOx)表面相關(guān)挑戰(zhàn)的一種高效方法。然而，其不均勻的薄膜生成和無法有效鈍化埋底的界面缺陷限制了器件性能的提升潛力。鑒于此，2024年8月28日西北工業(yè)大學李炫華于Angew刊發(fā)通過優(yōu)化埋底界面接觸和抑制界面復(fù)合來制備高效反式鈣鈦礦太陽能電池的研究成果，引入含有雙邊磷酸基(-PO3H2)的對二甲苯二膦酸(p-XPA)作為NiOx/Me-4PACz和鈣鈦礦層之間的界面層。P-XPA可以平整空穴傳輸層表面并優(yōu)化界面接觸。同時，p-XPA實現(xiàn)了更好的能級排列并促進界面空穴傳輸。此外，p-XPA的雙邊-PO3H2可以與Pb²⁺螯合并與FA⁺（甲脒陽離子）形成氫鍵，從而抑制埋界面非輻射復(fù)合損失。因此，采用p-XPA埋界面改性的反式鈣鈦礦太陽能電池在實驗室規(guī)模（0.0448 cm²）下實現(xiàn)了25.87%（認證為25.45%）的最高功率轉(zhuǎn)換效率。封裝的目標器件表現(xiàn)出更好的運行穩(wěn)定性。即使在50 ℃下進行1100小時的最大功率點跟蹤后，其效率仍然保持在初始效率的82.7%的驚人水平。具有雙邊鈍化基團的分子優(yōu)化了界面接觸并抑制了界面復(fù)合，為提高器件的穩(wěn)定性和效率提供了有效途徑。
