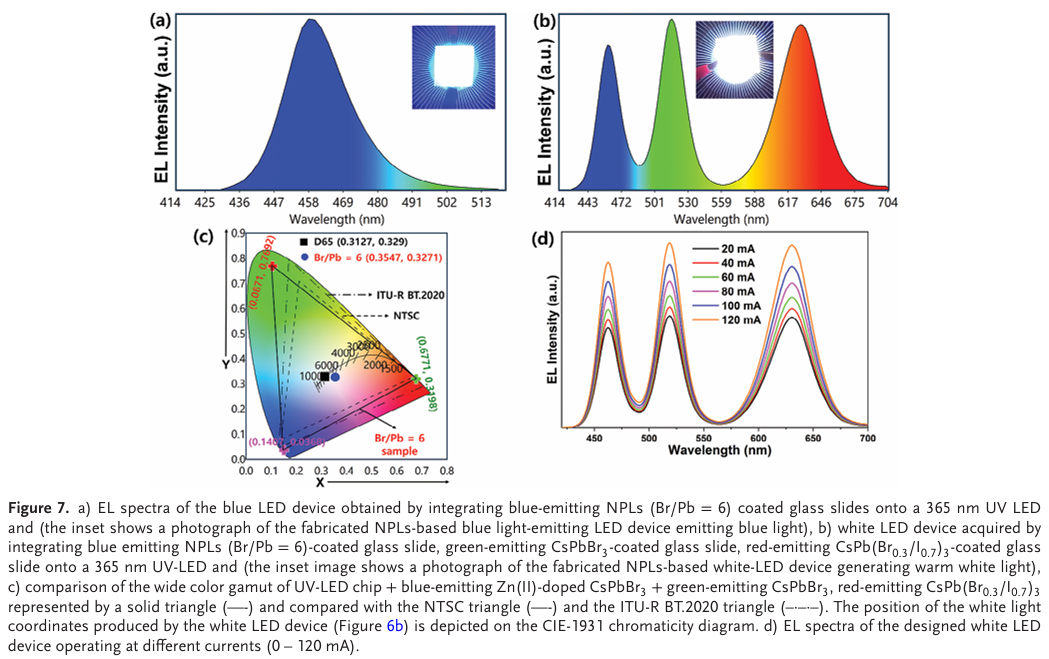

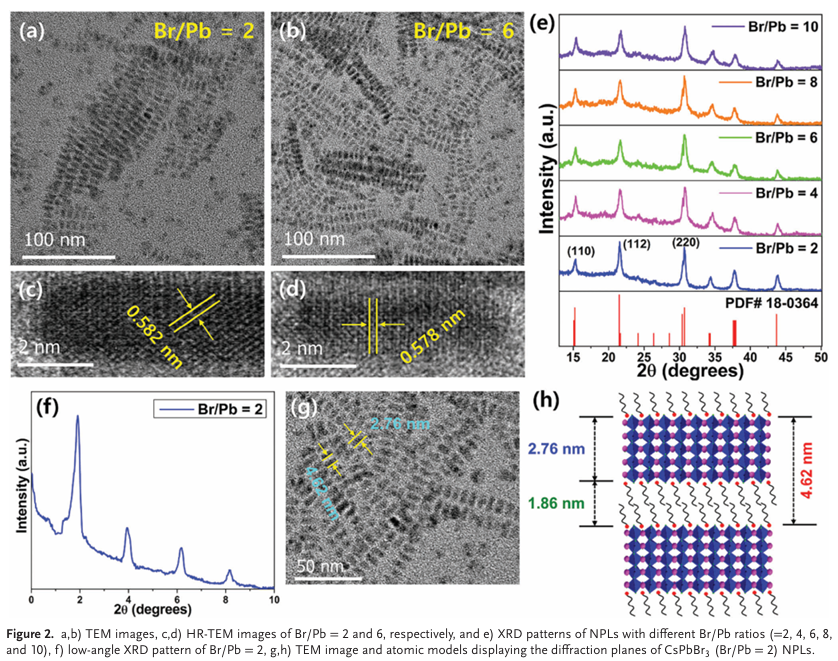

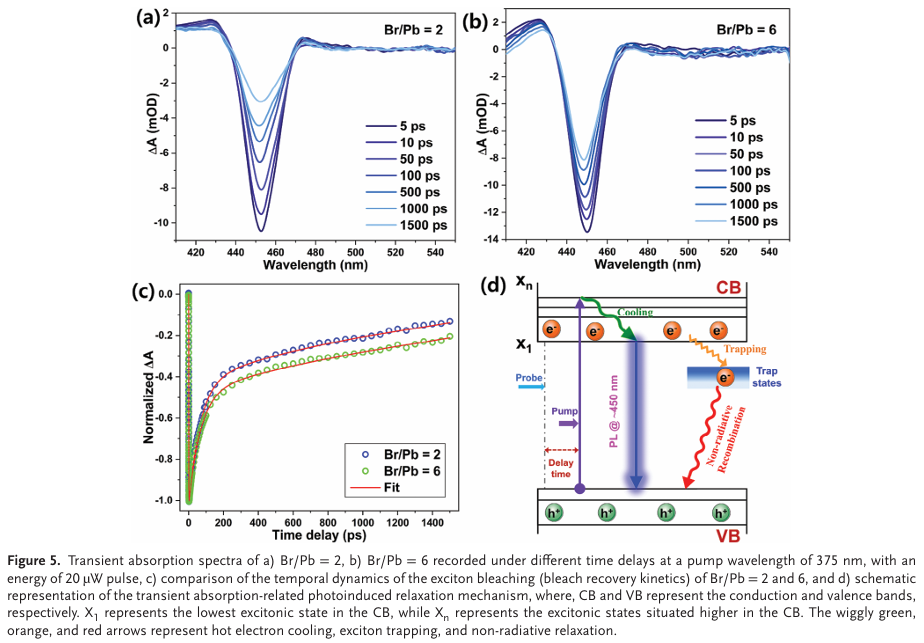

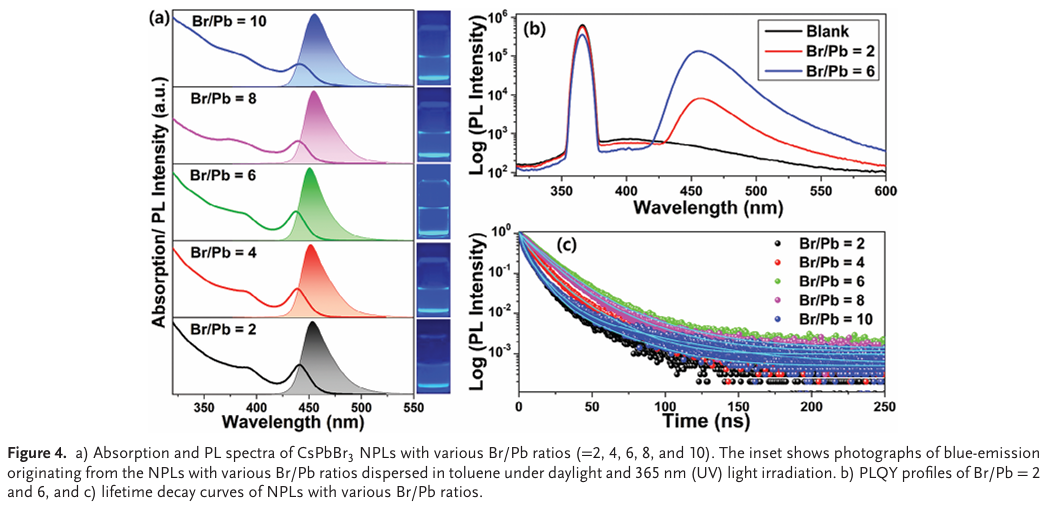

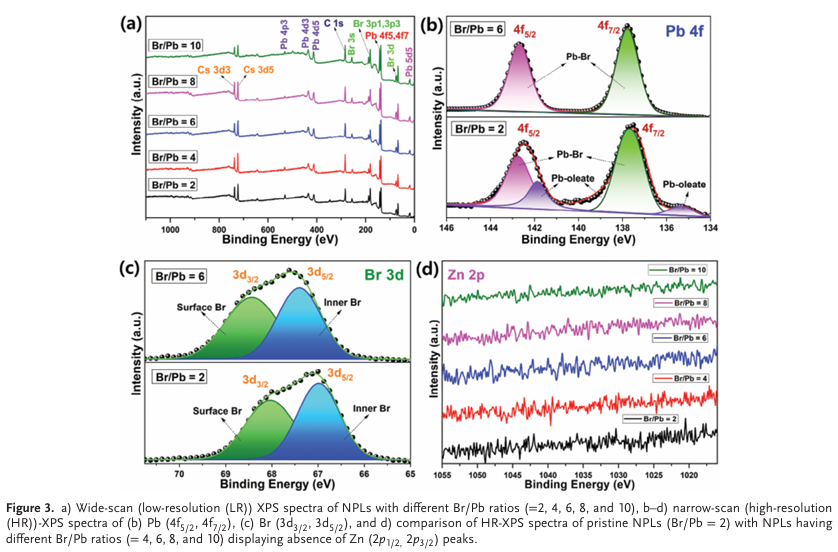

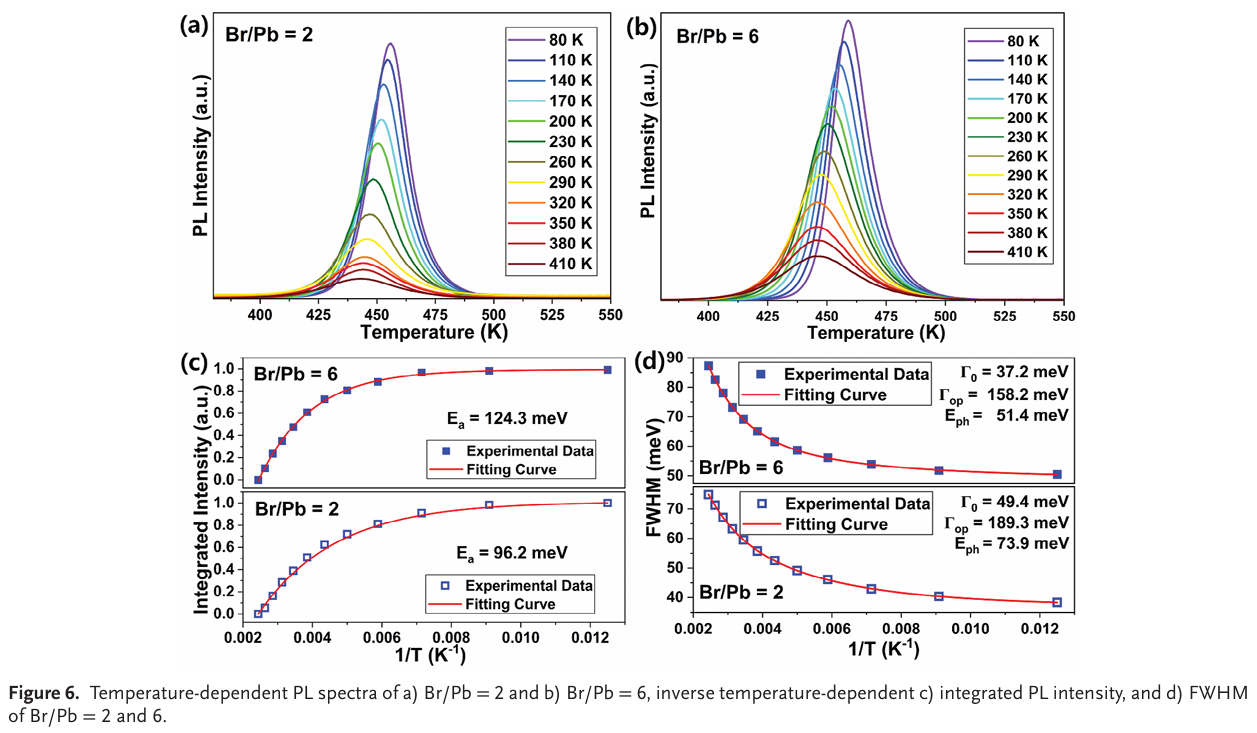

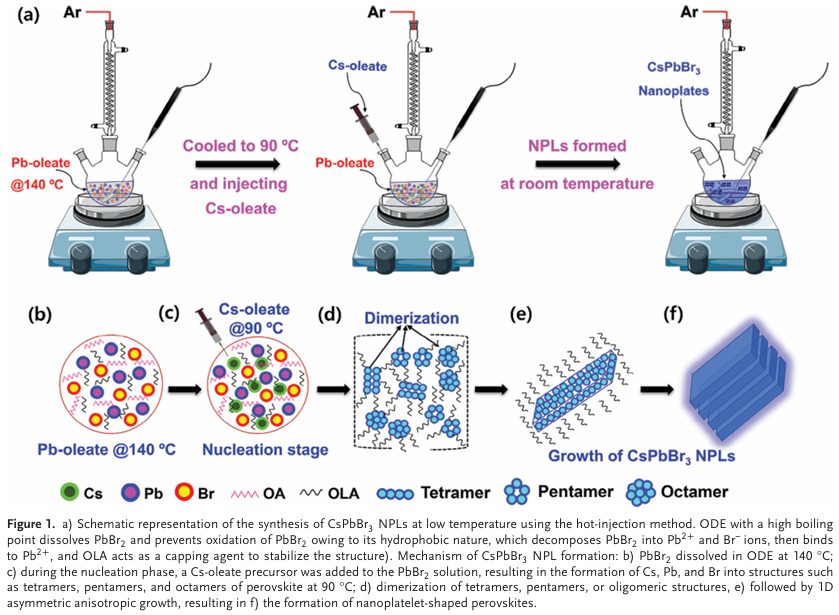

2024年8月25日華盛頓大學(xué)Naresh Varnakavi&Lih Y Lin于AFM刊發(fā)富含Br的CsPbBr3納米片的原位合成：增強寬色域顯示器的穩(wěn)定性和高PLQY的研究成果，本研究展示了富含Br的藍光2D CsPbBr3納米片(NPL)的原位合成，使用ZnBr2作為Br前體，以顯著增強Br離子吸附，具有各種Br/Pb比率。這通過增加Pb原子周圍的正電荷密度，有效鈍化表面缺陷，特別是Pb-Br鍵，從而創(chuàng)造穩(wěn)定的鍵合環(huán)境并減少缺陷形成。因此，光致發(fā)光量子產(chǎn)率(PLQY)從Br/Pb比率為2時的31.15%提高到比率為6時的87.2%。Br/Pb比率為6的納米片還表現(xiàn)出更長的壽命(16.69 ns)和更慢的漂白恢復(fù)動力學(xué)，表明非輻射復(fù)合途徑更少，激子動力學(xué)更有效。此外，Br/Pb比為6的納米片表現(xiàn)出更好的熱穩(wěn)定性，活化能為124.3 meV，表明激子結(jié)合更強。這些納米片還表現(xiàn)出增強的穩(wěn)定性，紫外線耐受性為43.9%，耐水性為23.8%，使其適用于顯示器和照明。此外，Br鈍化的CsPbBr3納米片用作原型白光LED中的藍光發(fā)射體，實現(xiàn)了寬色域，達到國家電視標準委員會的 126.6%和Rec. 2020的94.5%，展示了它們在高質(zhì)量照明和先進顯示技術(shù)方面的潛力。
