【工作簡介】

近日，澳大利亞新南威爾士大學馬丁格林教授團隊石磊博士、悉尼大學Anita Ho-Baillie教授課題組、西南石油大學張萌研究員課題組等合作在鈣鈦礦太陽能電池封裝技術方面取得突破，并首次使用了氣相色譜-質譜分析法（GC-MS）清晰地揭示了有機/無機混合鈣鈦礦太陽能電池的主要氣相分解物包括二次反應的產物。進一步使用GC-MS證實了使用簡單低成本的聚合物/玻璃密閉封裝工藝可以有效抑制鈣鈦礦太陽能電池的氣相分解從而達到極高的穩定性。封裝后的含甲胺（MA）混合陽離子混合鹵化物鈣鈦礦電池取得了1800小時濕熱（85℃, 85 %RH）以及75個循環濕度凍結測試(85℃, 85 %RH ?à -40℃)無衰減，首次超越了IEC61215：2016測試標準的要求。

【研究背景】

鈣鈦礦太陽能電池的效率在十年間從3.8%提升至25.2%。但是其缺乏穩定及可靠性始終是商業化的一大障礙。通過密封可以抑制鈣鈦礦有機成分的分解和揮發從而提高其熱穩定性。在這篇文章中，作者使用了一種低成本的簡單封裝工藝讓鈣鈦礦電池突破IEC的老化測試要求。之前也有不少研究機構發表了基于這個方法所得到的優異的電池穩定性。但是始終缺乏證明其有效性的直接證據。在此，作者首次使用了氣相色譜-質譜分析法（GC-MS）來直接(unambiguously)鑒別鈣鈦礦電池的主要氣態分解物以及揭示其分解機理。同時，通過量化封裝前和封裝后的鈣鈦礦熱致?lián)]發物，以及XRD分析，用直接證據證實了鈣鈦礦穩定性和密封封裝的相關性。



【圖文簡介】

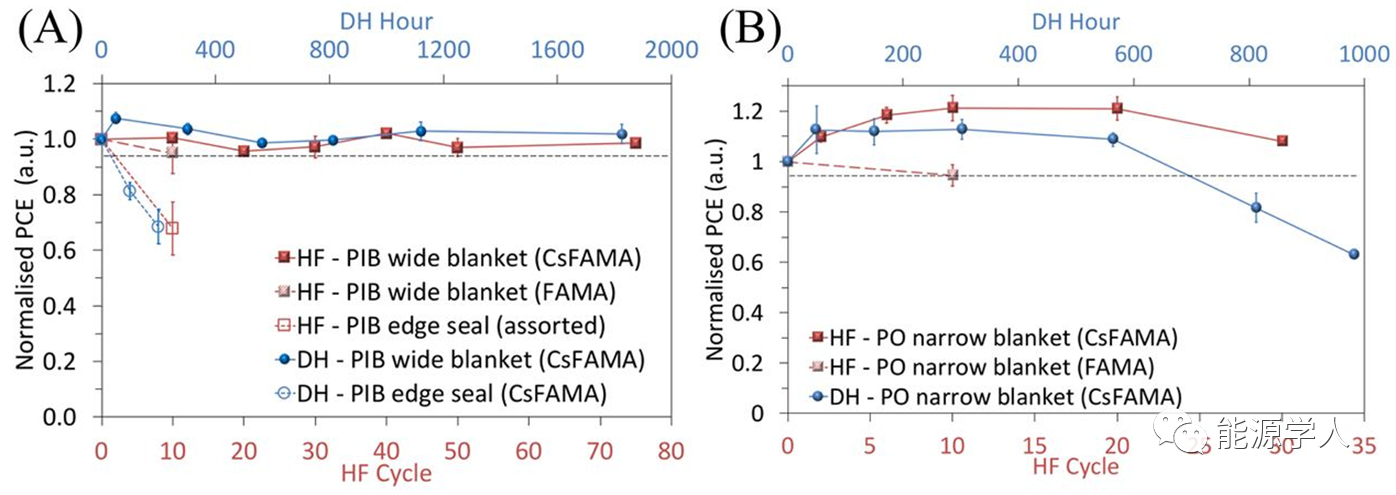

圖1 (A) 使用基于PIB的聚合物封裝材料以及(B)使用基于PO的聚合物封裝材料的鈣鈦礦電池濕熱（藍色縱軸）以及濕度凍結（紅色縱軸）測試。虛線對應的是IEC標準測試容許的的效率衰減 (5%) 。(B) 圖里的效率衰減完全是由于PO封裝材料的較小尺寸導致的水汽入侵。這點相信在使用較大尺寸的封裝材料后可以完全克服。CsFAMA代表Cs_0.05FA_0.8MA_0.15Pb(I_0.85Br_0.15)₃ 。FAMA代表FA_0.85MA_0.15Pb(I_0.85Br_0.15)₃。

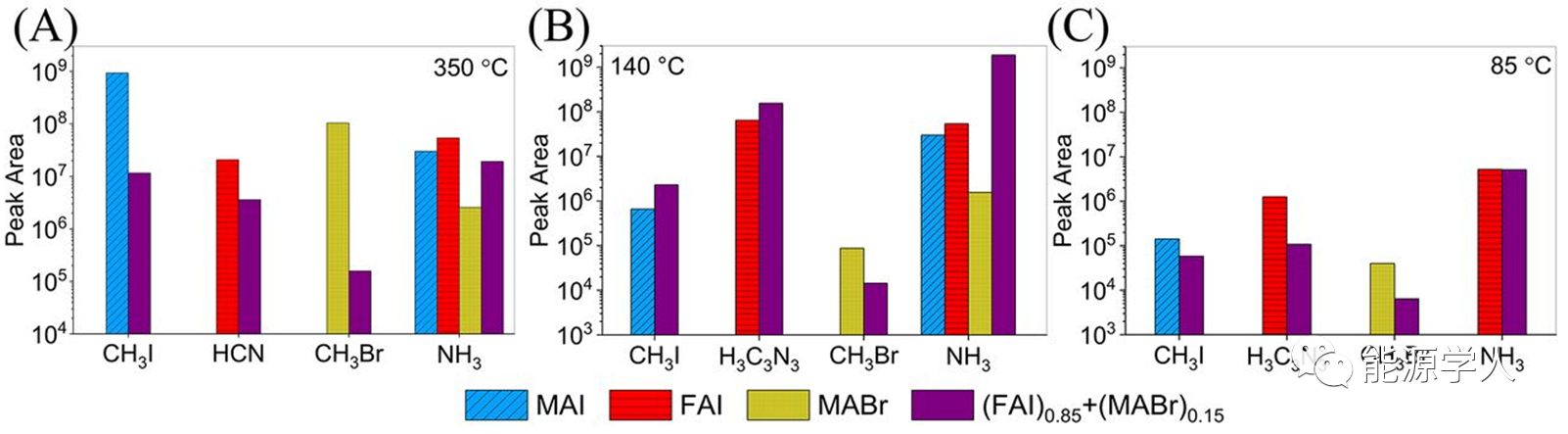

圖2 鈣鈦礦前驅體粉末在加熱后的GC-MS測試結果。(A) 350℃，15分鐘；(B)140℃, 10小時；(C) 85℃, 100小時。不同溫度下的主要氣態分解產物是CH₃I (MAI), CH₃Br (MABr), HCN或H₃C₃N₃ (FAI)。NH₃則普遍會產生。



除了圖2顯示的主要氣態分解物，作者還探測到了HI的產生。(FAI+MABr)前驅體粉末的直接分解物還會觸發二次反應，產生CH₃CN（350 或140℃）或CH₃(NH)CHO （140 或85℃）。這些在不同溫度下的二次反應會導致前驅體的分解變得不可逆。也就是說FA在混入MA后的熱分解是不可逆的；同時也解釋了為什么摻入MA的混合陽離子鈣鈦礦電池的穩定性會降低。和碘化物相比，溴化物的前驅體粉末的熱致分解要小得多。這也是純溴鈣鈦礦電池的穩定性要普遍好于純碘的。

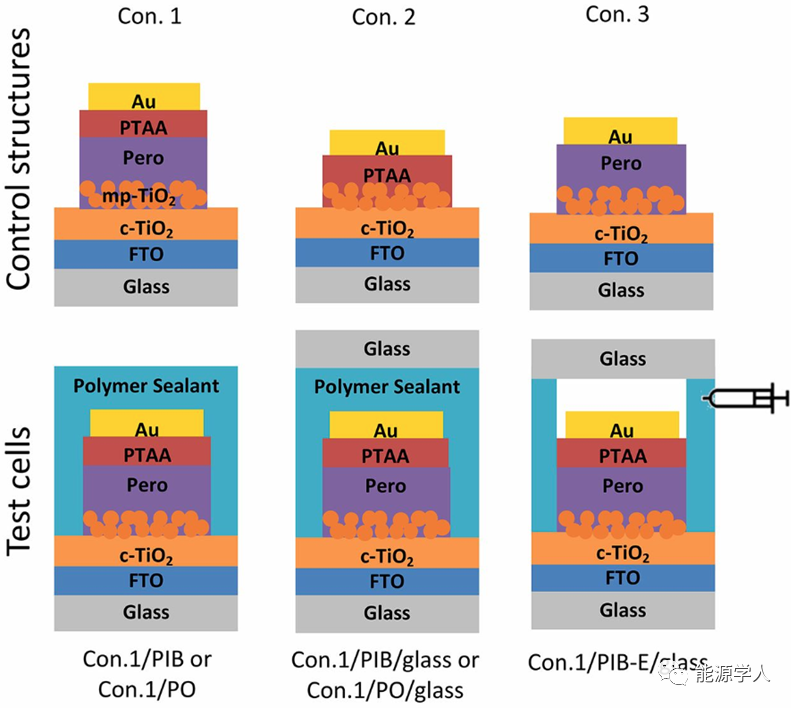

圖3 用于GC-MS測試的鈣鈦礦器件結構。

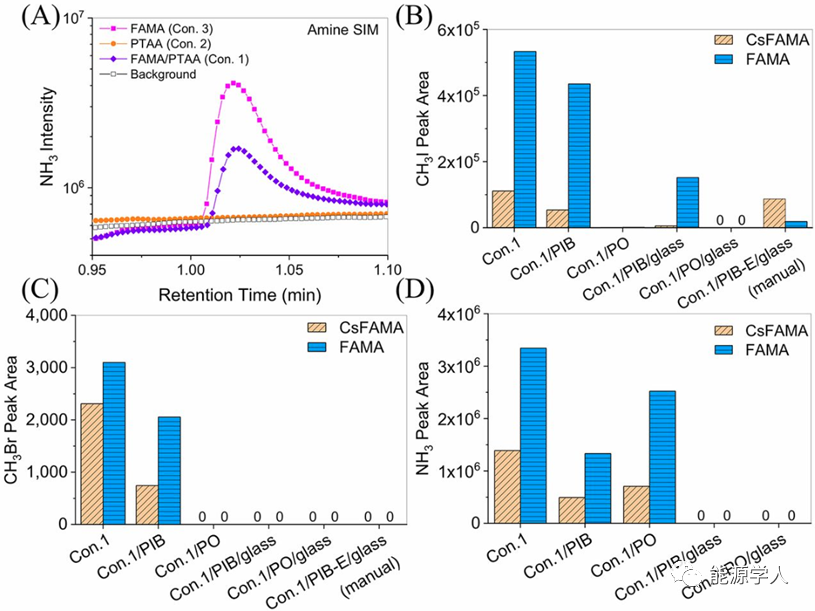

圖4 鈣鈦礦電池的GC-MS結果。所有樣品在測試前都經過100小時85℃的熱老化。



有了前驅體粉末的熱分解測試后，作者最終用GC-MS定量分析了鈣鈦礦電池器件（圖3）的熱致?lián)]發分解，包括封裝后的熱致?lián)]發。作者發現，GC-MS可以很好地區別鈣鈦礦和有機封裝材料的揮發物。首先圖4A顯示了空穴傳輸材料PTAA良好的熱穩定性——沒有探測到揮發物。PTAA也沒有導致鈣鈦礦材料更易揮發。圖4B-D顯示了1）鈣鈦礦器件的主要熱致?lián)]發物是CH₃I, CH₃Br 和NH₃；2）CsFAMA的熱致?lián)]發比FAMA小很多（印證圖1的結果）；3）單單使用有機封裝材料(基于PIB或PO的聚合物)無法完全抑制揮發。只有玻璃/聚合物堆疊的密封封裝工藝才能隔絕熱致?lián)]發物的溢出。在密閉的空間里，熱致?lián)]發物的濃度會很快達到分解反應的動態平衡所需濃度，從而使分解反應在還沒有影響到鈣鈦礦電池性能前被有效抑制。而較大的密閉空間需要較高的熱致?lián)]發物濃度才能達到動態平衡。所以只對邊緣進行密封的封裝方法(edge seal)的穩定性效果遠不如完全覆蓋鈣鈦礦材料的方法(blanket)來得好（圖1A）。最后，作者還通過連續AM1.5G光照下追蹤最大功率點(maximum power point tracking)初步驗證了密閉封裝對于提高光穩定性也有很好的效果。



【結論和展望】

通過一個簡單低成本的封裝工藝，作者實現了含MA的混合陽離子鹵化物鈣鈦礦太陽能電池在穩定性上的突破。更重要的是，作者首次應用了氣相色譜-質譜分析法清晰地厘清了鈣鈦礦太陽能電池的氣態分解反應機制，包括導致含MA混合陽離子鈣鈦礦電池穩定性降低的二次反應。這些發現不但讓鈣鈦礦電池向商業化跨進了一大步，而且給予學術界一個新的研究鈣鈦礦電池穩定性的有效實驗方法，同時對于提高基于鈣鈦礦的疊層電池的穩定性有重要的指導意義。



Lei Shi, Martin P. Bucknall, Trevor L. Young, Meng Zhang, Long Hu, Jueming Bing, Da Seul Lee, Jincheol Kim, Tom Wu, Noboru Takamure, David R. McKenzie, Shujuan Huang, Martin A. Green, Anita W. Y. Ho-Baillie, Gaschromatography–mass spectrometry analyses of encapsulated stable perovskitesolar cells. Science 2020, eaba2412 DOI:10.1126/science.aba2412
