<ul id="ycq02"></ul>

<fieldset id="ycq02"></fieldset>

<del id="ycq02"></del>

- 客戶文獻 -

當前位置：首頁 > >>詳情

劉永勝JACS: 15.75%效率！噻吩基二銨DJ相鈣鈦礦太陽能電池

原創(chuàng) 納米技術知光谷 6月2日

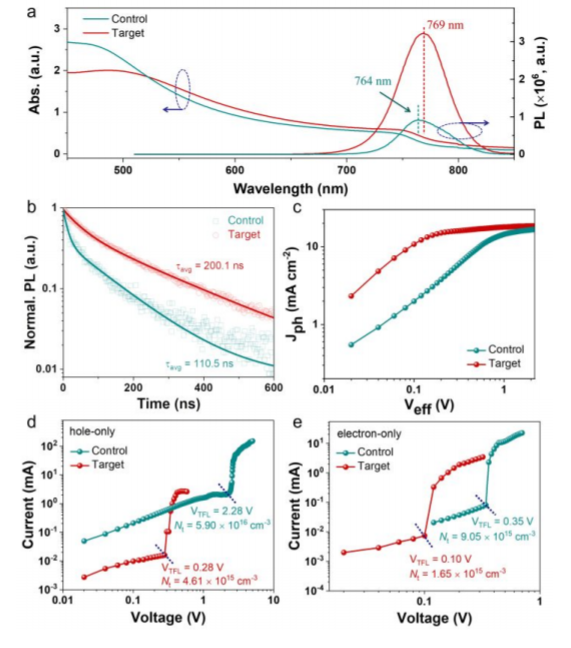

和傳統(tǒng)三維鈣鈦礦材料相比，二維鈣鈦礦材料目前在光伏材料中顯示出非常好的可調節(jié)性和較好的環(huán)境穩(wěn)定性，南開大學劉永勝等通過一種二價噻吩分子（2,5-噻吩二甲基銨）作為陽離子，應用在二維Dion–Jacobson型鈣鈦礦材料，制備了高質量的二維鈣鈦礦(ThDMA)MA_n-1Pb_nI_3n+1（n=5），制備的材料有較好的晶化程度、優(yōu)化的生長方向、改善的載流子壽命。

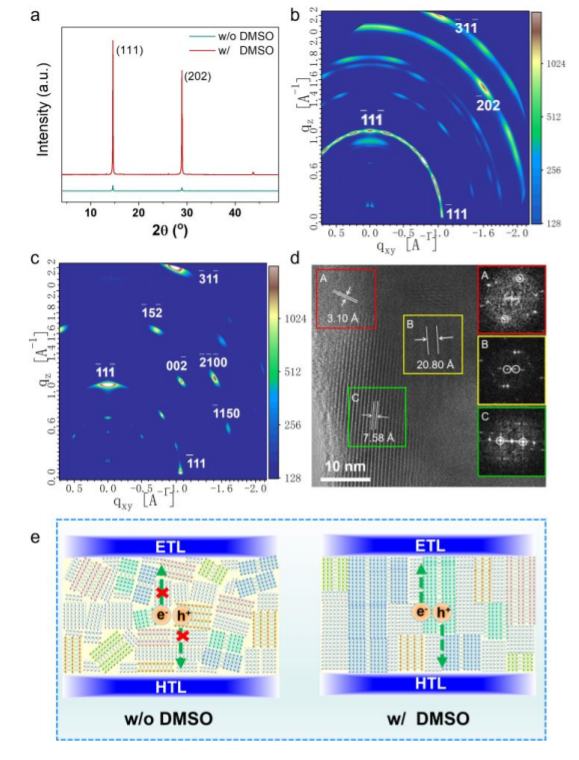

二維材料的制備過程通過一步方法在DMF/DMSO（9:1）混合溶液中實現(xiàn)，制備的電池效率達到了15.75 %，是目前二維鈣鈦礦中最好的效率。此外，未組裝的二維鈣鈦礦基電池在N₂中儲存1655 h后仍然能保持95 %的電池效率。特別的，和三維結構鈣鈦礦相比，這種二維鈣鈦礦材料在80 ℃中的光穩(wěn)定性和熱穩(wěn)定性都明顯提高。這些結果說明，通過二價噻吩分子制備的二維鈣鈦礦太陽能電池具有較好且穩(wěn)定的工作效率。
2,5-噻吩二甲基銨合成。2,5-噻吩二甲醛在NaBH₄中將醛基還原為羥基，隨后在DBU中催化中和二苯基磷酸疊氮基（DPPA）反應，將羥基轉化為N₃基團。在PPh₃催化作用中將N₃轉化為NH₂。隨后通過Boc₂O對NH₂進行保護，隨后和HI反應轉化為胺基碘化物。

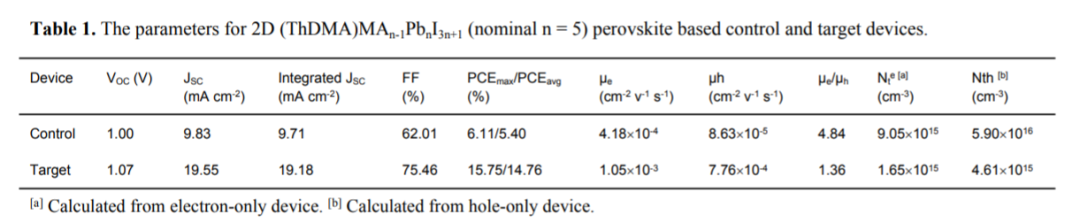

制備了結構為ITO/PEDOT: PSS/perovskite/PCBM/BCP/Ag的太陽能電池。優(yōu)化后的電池中開路電壓達到1.07 V，電流密度達到19.55 mA cm^-2，填充因子達到75.46 %。對比電池的效率為6.11 %，開路電壓為1.00 V，電流密度為9.83 mA cm^-2，填充因子為62.01 %。

Di Lu, Guangwei Lv, Zhiyuan Xu, Yixin Dong, Xiaofei Ji, and Yongsheng Liu*，Thiophene-d Two-Dimensional Dion–Jacobson Perovskite Solar Cells with over 15% Efficiency, J. Am. Chem. Soc. 2020DOI：10.1021/jacs.0c03363https://pubs.acs.org/doi/10.1021/jacs.0c03363

- 客戶文獻 -

劉永勝JACS: 15.75%效率！噻吩基二銨DJ相鈣鈦礦太陽能電池

劉永勝JACS: 15.75%效率！噻吩基二銨DJ相鈣鈦礦太陽能電池
