研究背景

有機-無機雜化鈣鈦礦太陽能電池(PSCs)是一種具有巨大應用前景的新興光伏器件。在所有基于甲脒鈣鈦礦材料FAPbI₃的高效率器件中，通常含有鹵素溴原子，但這會導致鈣鈦礦薄膜吸收光譜范圍變窄，因此不含溴的鈣鈦礦可以優化光學帶隙，提升器件性能。而在使用兩步溶液法制備薄膜的過程中，薄膜表面過多的PbI₂含量會對器件性能和穩定性產生影響，而針對表面PbI₂鈍化層的系統選擇和制備仍是一個難題。因此，開發一種簡單可重復的工藝，來制備高質量不含溴的鈣鈦礦薄膜，同時實現不需鈍化層的高效率鈣鈦礦電池是促進鈣鈦礦電池發展的重要課題。

Low?Temperature Aging Provides 22% Efficient Bromine?Free and Passivation ?Free Planar Perovskite Solar Cells

Xin Wang, Luyao Wang, Tong Shan, Shibing Leng, Hongliang Zhong, Qinye Bao, Zheng?Hong Lu*, Lin?Long Deng*, Chun?Chao Chen*

Nano?Micro Lett.(2020) 12:84

https://doi.org/10.1007/s40820?020?00418?0

本文亮點

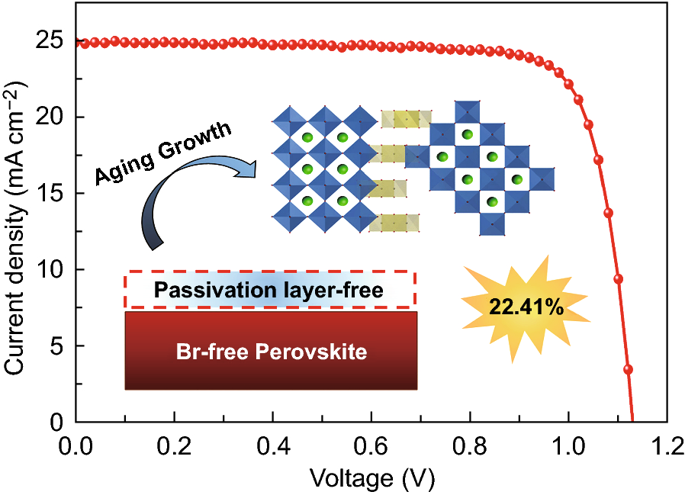

1. 開發了低溫老化策略，成功制備了不含溴、無鈍化層、高度結晶的鈣鈦礦薄膜FA_1-xMA_xPbI₃。2. 通過優化鈣鈦礦表面的碘化鉛含量，實現了效率高達22.41%的平面鈣鈦礦太陽能電池。

內容簡介

上海交通大學陳俊超特別研究員團隊與廈門大學鄧林龍副教授課題組，多倫多大學Zheng?Hong Lu教授課題組開發了一種新的低溫老化生長(LTAG)策略，成功制備了高結晶不含溴的甲脒/甲胺(FAMA)基鈣鈦礦薄膜FAMAPbI₃。通過中間相的低溫老化過程，在后續薄膜空氣退火時抑制了β相鈣鈦礦的成核，促進了α相鈣鈦礦的誘導生長，因而獲得大晶粒的鈣鈦礦薄膜。與此同時，鈣鈦礦薄膜表面析出的PbI₂得到控制，其含量顯著降低，這更加有利于激子在鈣鈦礦-空穴層界面的傳輸分離，實現了在不需要制備其他鈍化層的情況下，得到重復性較高的平面鈣鈦礦電池，電池效率可達22%以上。

圖文導讀

I 不含溴鈣鈦礦薄膜的制備與表征

圖1(a)為低溫老化生長(LTAG)制備鈣鈦礦薄膜FAMAPbI₃的流程示意圖,其關鍵步驟是將有機銨鹽與碘化鉛反應的中間態薄膜，先在一定的低溫下老化，然后再將其轉移到空氣中高溫退火。圖1(b)和圖1(c)是不同老化溫度下，中間相FAI-MAI-PbI₂-DMSO的XRD和FITR圖譜，結果表明：低溫老化過程可以抑制β相鈣鈦礦，促進高結晶性α相鈣鈦礦的生長。圖1(c)是不同老化溫度條件下，最后高溫退火得到FAMAPbI₃薄膜的XRD圖。這表明低溫老化生長策略因為更好的保存中間相，能有效促進中間相向α相的轉變，最終副產物碘化鉛的含量顯著降低。

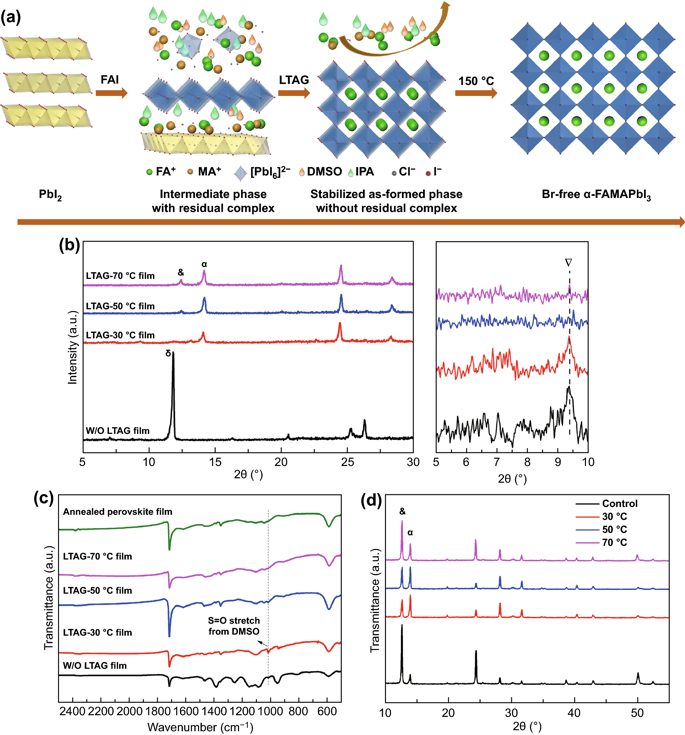

圖1. (a)低溫老化生長FAMAPbI₃薄膜示意圖，(b)中間相薄膜XRD圖，(c)中間相薄膜紅外光譜圖，(d)高溫退火后鈣鈦礦薄膜的XRD圖。

II 鈣鈦礦薄膜形貌表征

從表面和截面SEM圖可以看出，傳統方法得到的鈣鈦礦薄膜表面存在過量的碘化鉛晶粒，而低溫老化生長的鈣鈦礦薄膜表面，PbI₂含量顯著降低，鈣鈦礦平均晶粒變大，在老化溫度為30℃時，PbI₂含量最低，晶粒大小從606 nm增長到870 nm。

圖2. (a-d)分別為沒有老化以及不同老化溫度下鈣鈦礦薄膜的形貌SEM圖，(e-f)分別是對應的截面電鏡圖。圖(b-d)對應老化溫度為30℃，50℃和70℃。電鏡比例尺：1 μm (a–d); 500 nm (e, f)。

III 電池光伏性能分析

圖3是鈣鈦礦電池的光伏性能表征。在制備不含溴FAMAPbI₃太陽能電池中，引入低溫老化策略能夠顯著提升鈣鈦礦電池的光電轉化效率，同時減小器件的遲滯效應。隨著老化溫度的增加，鈣鈦礦電池效率先增大后小，在老化溫度為30℃時，器件效率從原本的19.75%提升至22.41%，在最大功率點的穩態效率高達21.43%。同時因為低溫老化生長高質量不含溴鈣鈦礦薄膜FAMAPbI₃的高重復性，鈣鈦礦器件也呈現較好的效率分布。

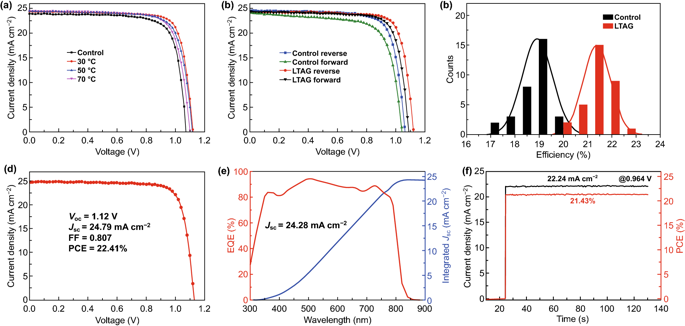

圖3. (a)不同老化溫度的J-V曲線，(b)電池正反掃J-V曲線，(c)器件的效率分布圖，(d)最優器件的J-V曲線，(e)最優器件的EQE曲線和積分電流密度，(f)最優器件最大功率點的穩態效率。

IV 鈣鈦礦-空穴層界面電荷行為研究

圖(4)(5)是有無低溫老化生長策略下鈣鈦礦薄膜和器件的界面電荷動力學研究。引入低溫老化生長策略后，鈣鈦礦薄膜的熒光強度變強，載流子壽命變長，復合電阻增大，同時根據SCLC測試結果，界面處的缺陷態密度也降低了，這表明基于低溫老化生長的鈣鈦礦-空穴層界面處的載流子復合變少?；诘蜏乩匣L的鈣鈦礦薄膜，顯著了降低PbI₂在表面的含量，碘化鉛與鈣鈦礦晶粒之間的電勢差變小，這說明電荷在界面?zhèn)鬏數膭輭咀冃?，因而提高了界面電荷從鈣鈦礦到空穴層的有效分離，這也增大了器件的開路電壓至1.12V，電池轉換效率提升到22%以上。

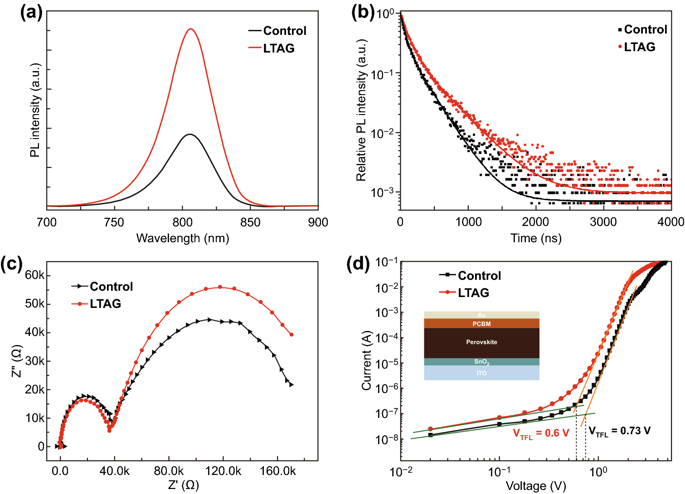

圖4. (a)穩態熒光圖，(b)瞬態熒光圖，(c)交流阻抗圖，(d)SCLC曲線。

圖5. 無低溫老化的鈣鈦礦薄膜表面AFM相圖和表面電勢圖。30℃低溫老化制備鈣鈦礦薄膜的AFM相圖和表面電勢圖。
