- 客户文献 -

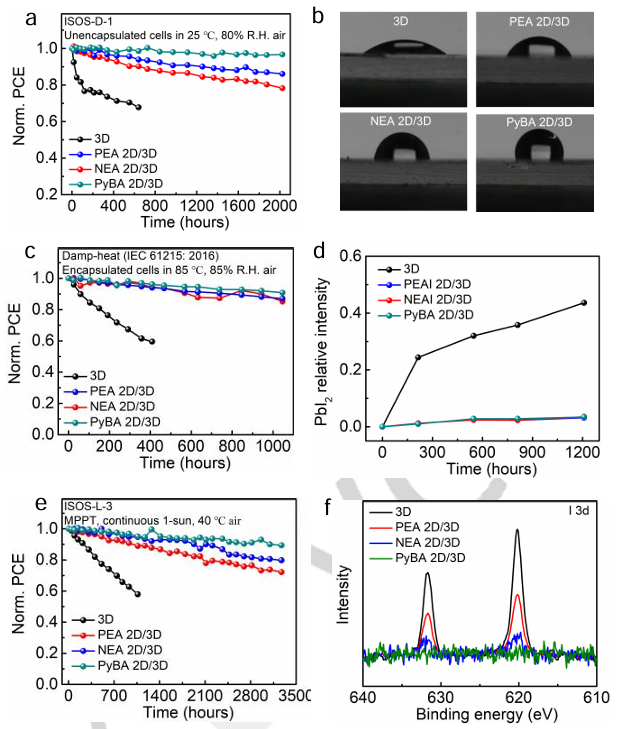

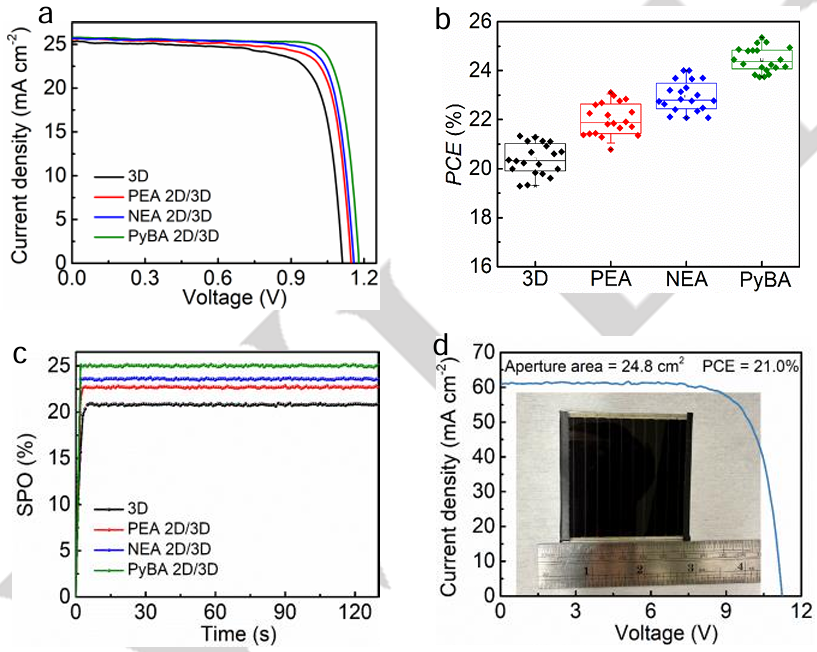

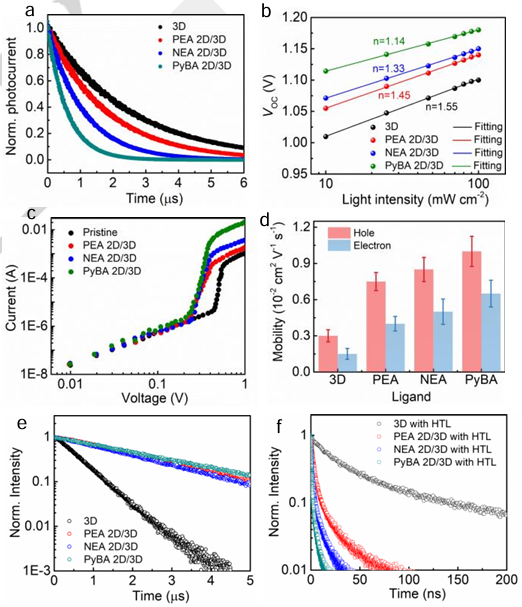

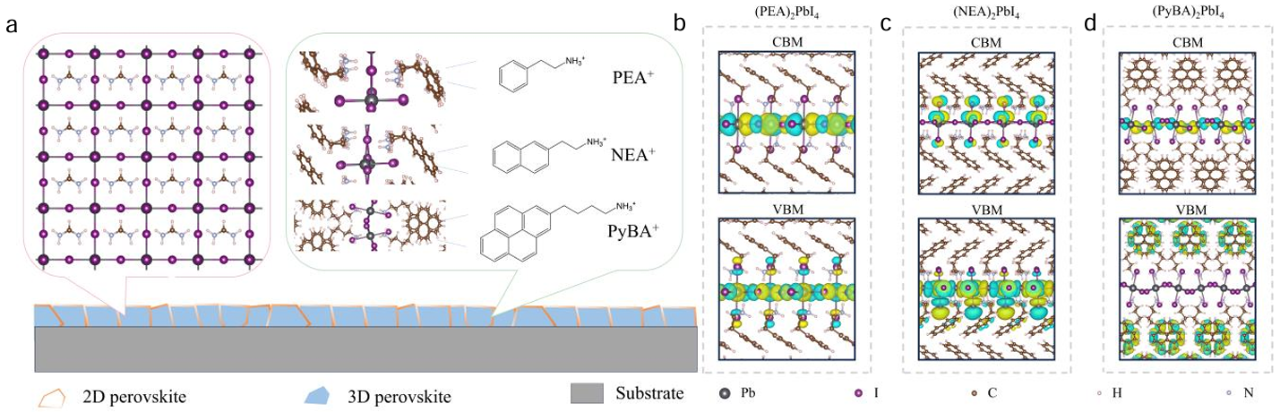

      将2D钙钛矿纳入3D钙钛矿吸收剂中，对于提高钙钛矿太阳能电池的稳定性和效率具有巨大潜力。然而，基于大体积阳离子的2D结构通常表现出较差的电荷传输，并且容易形成电荷提取屏障，从而阻碍器件的高效运行。鉴于此，2024年10月6日南京航空航天大学赵晓明于Angew刊发间隔物共轭工程实现高效稳定的2D/3D钙钛矿太阳能电池和模组的研究成果，通过引入具有增强分子共轭性的芳香族间隔物来解决这些问题。在测试的芳香族间隔物中，芘基丁胺(PyBA)间隔物由于共轭程度最高，因此在 2D/3D钙钛矿太阳能电池中赋予2D钙钛矿出色的电荷传输特性和从体相钙钛矿中高效提取电荷。结果，在0.16 cm²单电池中实现了高达25.3%的功率转换效率，在24.8 cm²模组中实现了21.0%的功率转换效率。此外，加入的PyBA显著提高了2D/3D钙钛矿太阳能电池对湿气和离子迁移的抵抗力，从而提高了环境、热和运行稳定性。值得注意的是，基于PyBA的器件在25 ℃和80%相对湿度下运行2000小时后，或在85 ℃和85%湿度下运行 1000小时后，或在40 ℃下连续1个太阳照射下运行3000小时后，仍保持了其初始效率的90%以上，与之前报道的2D/3D钙钛矿太阳能电池相比，其稳定性得到了增强。
