- 客户文献 -

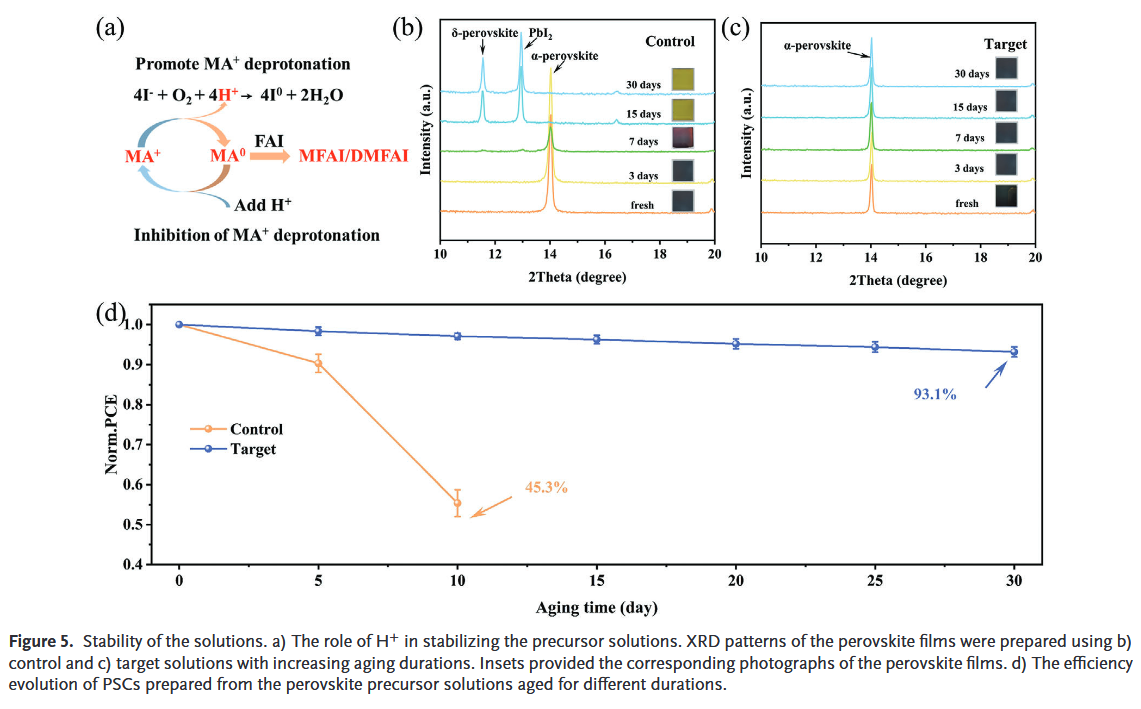

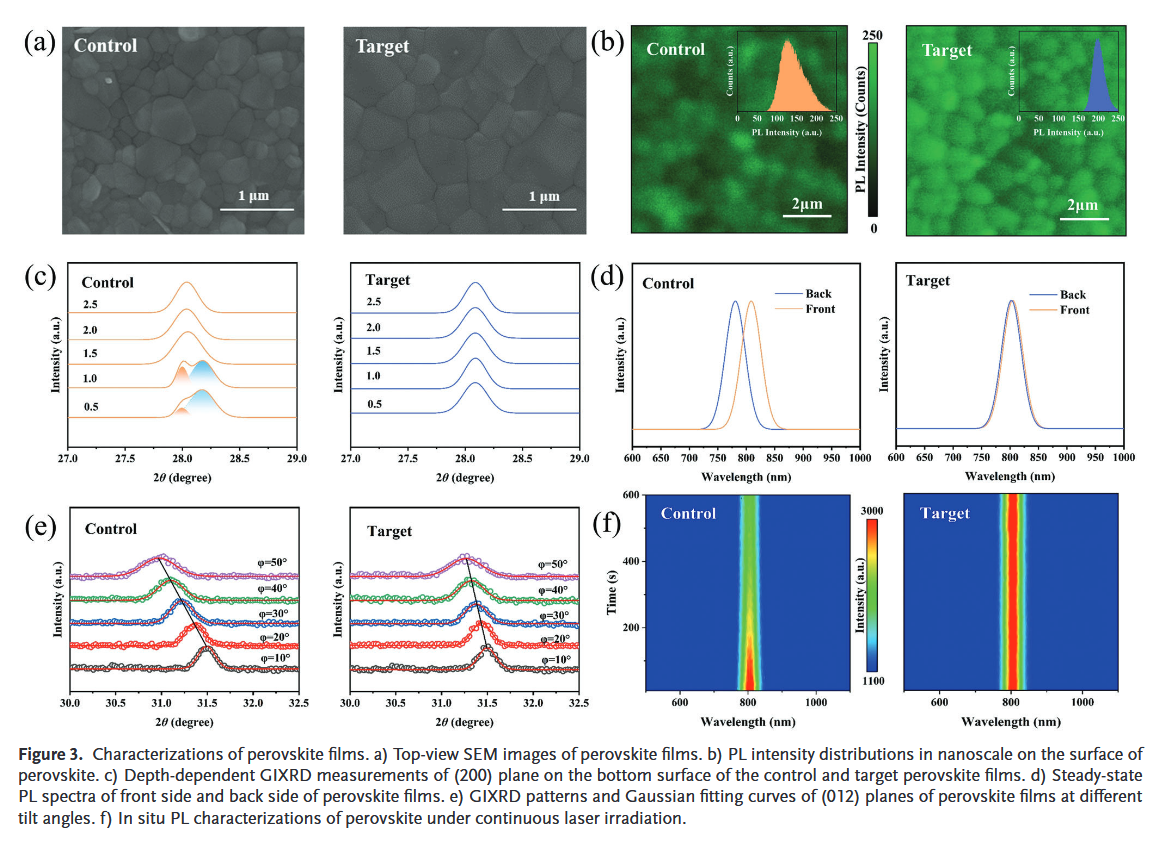

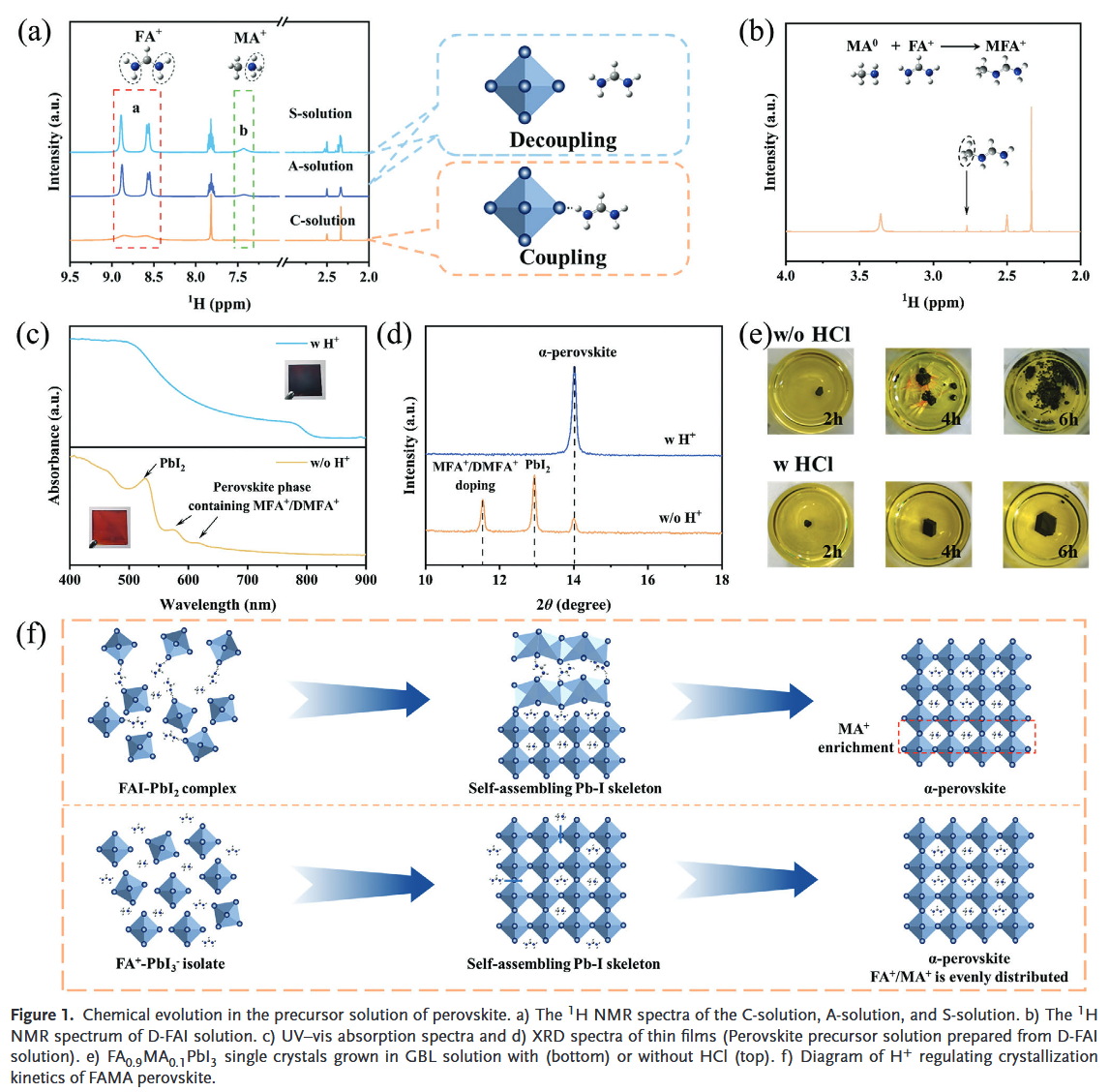

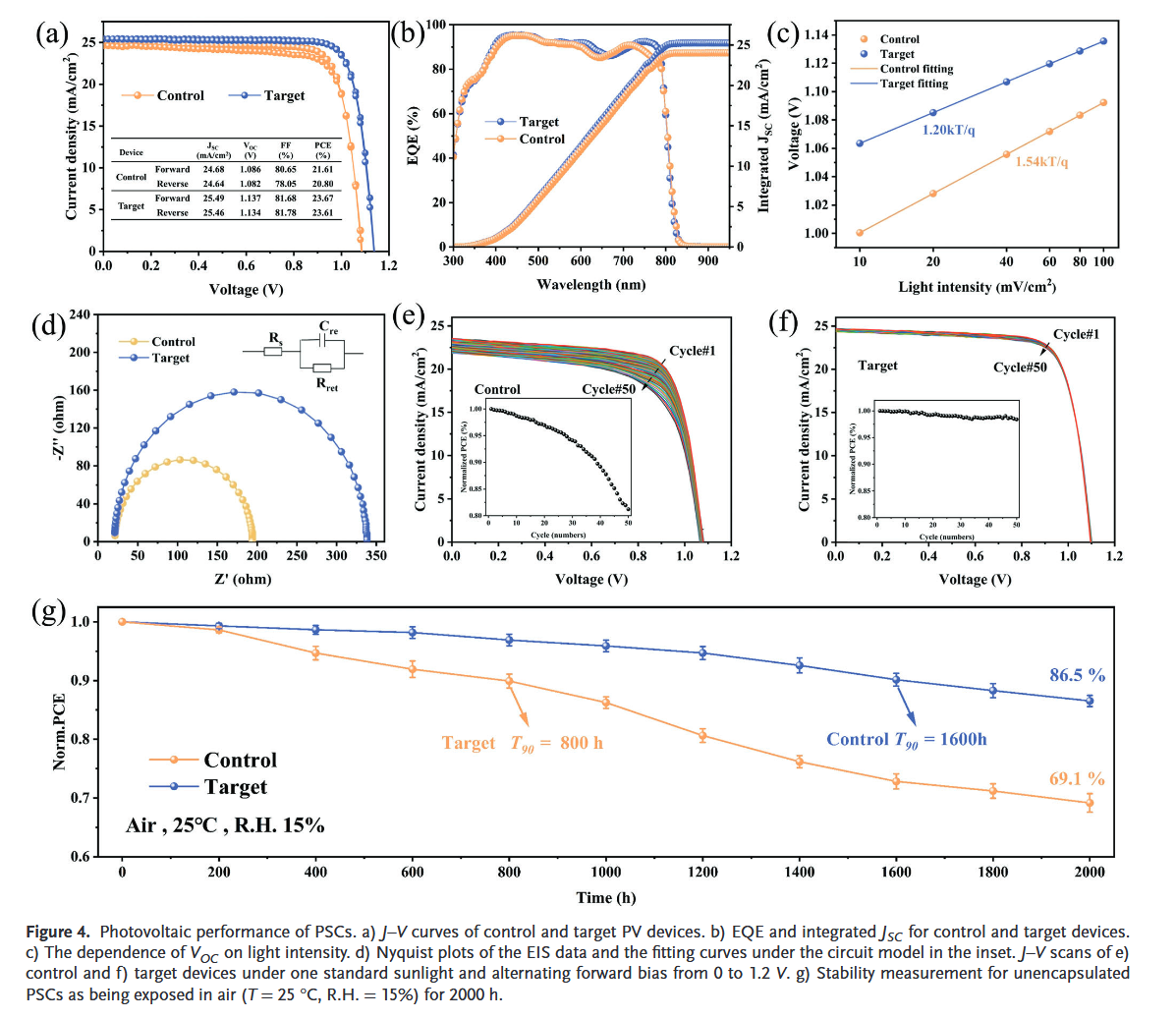

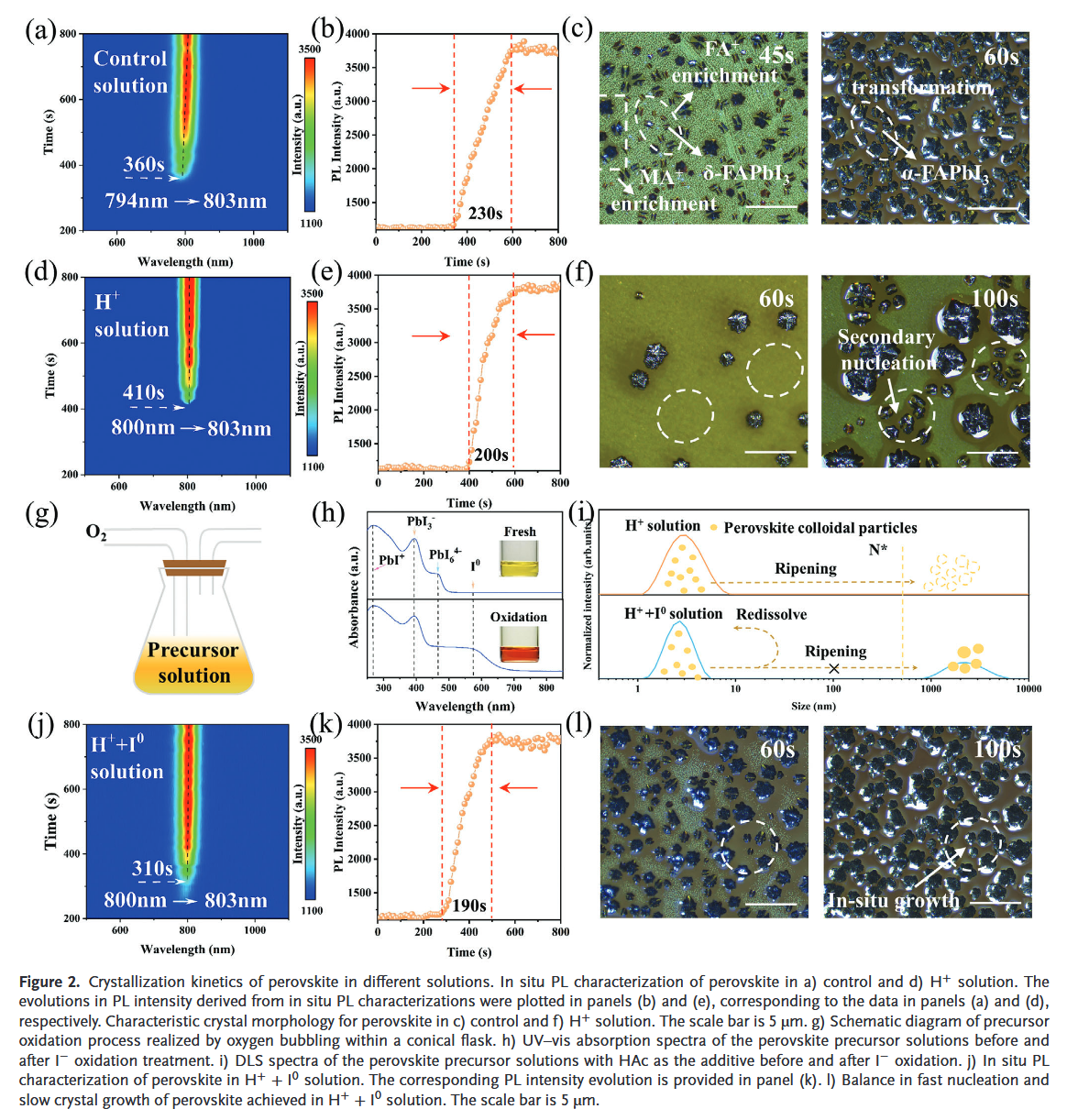

      由于前驱体溶液中复杂的化学演化，MA在 FAMA 混合钙钛矿中的作用还远未被完全了解。任意调整FAMA混合钙钛矿中MA的含量仍然是一个巨大的挑战。这项研究阐明了H⁺和 I⁻ 氧化之间的协同效应，它有助于降低以 FA 为主的钙钛矿中 MA 的含量。简而言之，过量的H⁺促进了以FA为主的钙钛矿中MA和FA组分的平衡和快速组装，并阻碍了前驱体溶液中MA和FA之间的亲核反应引起的不利化学演化，而I⁻氧化加速了钙钛矿的原位结晶。利用这种协同效应，成功制造了具有任意可调x值的厘米级 FA_xMA_(1-x)PbI₃单晶。此外，引入过氧乙酸作为添加剂，使用刮刀涂布工艺的FA_0.9MA_0.1PbI₃钙钛矿太阳能电池（PSC）达到令人印象深刻的23.7%的效率。这里实现的效率是迄今为止FA含量超过 90% 的刮刀涂布PSC 的最高值之一。本研究中开发的优化解决方案实现了卓越的稳定性，使其可以在空气条件下储存超过2个月，而电池效率不会明显下降。该结果满足商业化的要求。
